申请日2018.04.30
公开(公告)日2019.02.05
IPC分类号B01D36/02; B01D29/01; B01D29/64; B01D29/68; B01D33/15; B01D33/46; B01D33/50
摘要
本实用新型涉及一种环保领域中的便于清理的污水处理装置，包括箱体，箱体的内部设置有工作腔，并在工作腔内设置有横向的第一过滤网;还包括第二过滤网和第一电机，所述箱体底端设置有支腿，所述第二过滤网位于工作腔内且位于第一过滤网的下方，并在第二过滤网的底端中部设置有固定板，所述第一电机安装在箱体的底端，并在第一电机的顶部输出端设置有传动轴，所述传动轴的顶端自箱体的底端伸入至工作腔内并与固定板的底部中部连接，第一过滤网的底端设置有第一刷毛。本实用新型提供了一种能够防止过滤网被杂质堵塞的便于清理的污水过滤装置。
权利要求书

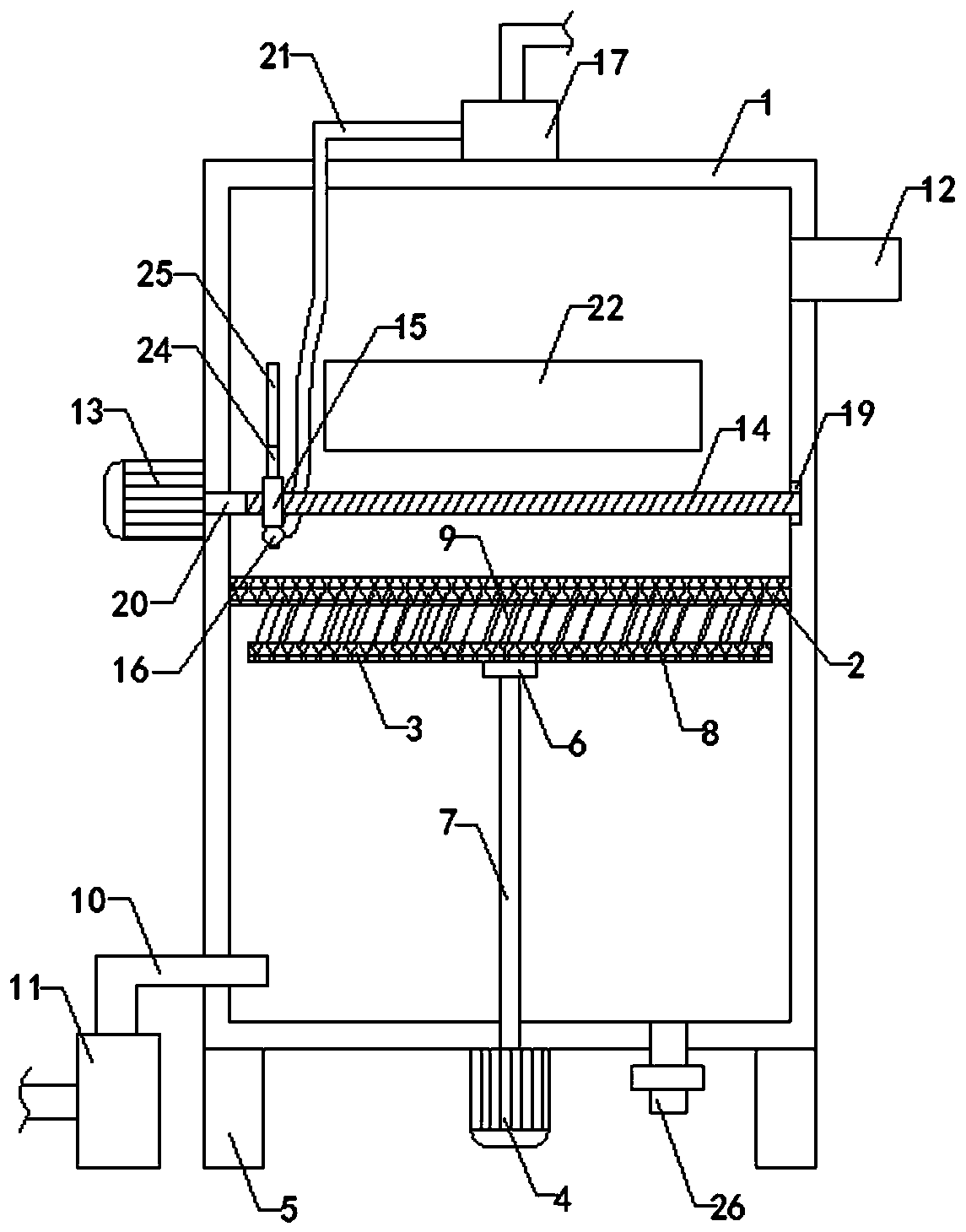

1.便于清理的污水过滤装置，包括箱体(1)，箱体(1)的内部设置有工作腔，并在工作腔内设置有横向的第一过滤网(2);其特征在于，还包括第二过滤网(3)和第一电机(4)，所述箱体(1)底端设置有支腿(5)，所述第二过滤网(3)位于工作腔内且位于第一过滤网(2)的下方，并在第二过滤网(3)的底端中部设置有固定板(6)，所述第一电机(4)安装在箱体(1)的底端，并在第一电机(4)的顶部输出端设置有传动轴(7)，所述传动轴的顶端自箱体(1)的底端伸入至工作腔内并与固定板(6)的底部中部连接，第一过滤网(2)的底端设置有第一刷毛(8)，所述第一刷毛(8)的底端伸入至第二过滤网(3)的网孔内，第二过滤网(3)的顶端设置有第二刷毛(9)，所述第二刷毛(9)的顶端伸入至第一过滤网(2)的网孔中，箱体(1)的左端底部设置有进水管(10)，所述进水管(10)的右端位于工作腔内且位于第二过滤网(3)的下方，进水管(10)的左端连通设置有水泵(11)，箱体(1)的右端顶部设置有排水管(12)，所述排水管(12)的左端位于工作腔内且位于第一过滤网(2)的上方。
2.根据权利要求1所述的便于清理的污水过滤装置，其特征在于：所述箱体(1)的前端和后端分别设置有前观察孔和后观察孔，并在前观察孔和后观察孔内分别设置有前透明挡板(22)和后透明挡板(23)，所述前观察孔和后观察孔均与工作腔相通，并且前观察孔和后观察孔前后相对。
3.根据权利要求2所述的便于清理的污水过滤装置，其特征在于：还包括前带动板(24)、后带动板、前刮板(25)和后刮板，所述前带动板(24)和后带动板的底端分别与安装板(15)顶端的前侧和后侧连接，所述前刮板(25)和后刮板分别安装在前带动板(24)的前端和后带动板的后端，并且前刮板(25)的前端和后刮板的后端分别与前透明挡板(22)的后端和后透明挡板(23)的前端贴紧。
说明书
便于清理的污水过滤装置
技术领域
本实用新型涉及环保领域中的便于清理的污水过滤装置。
背景技术
众所周知，污水过滤装置是一种用于对少量的或者间歇性排放的污水进行过滤处理，提高环保型的辅助装置，其在环境保护、小型工厂污水处理的领域中得到了广泛的使用;现有的污水过滤装置包括箱体，箱体的内部设置有工作腔，并在工作腔内设置有过滤网，箱体的顶端和底端分别设置有进水管和排水管;现有的污水过滤装置使用时，将污水自进水管处导入至工作腔内，通过过滤网对污水进行过滤，经过过滤的污水自排水管导出即可;现有的污水过滤装置使用中发现，其过滤网容易被杂质堵塞，影响污水处理的进程，导致实用性较低;并且不方便在工作结束后对过滤网进行清理，影响后续的使用，导致使用可靠性较低。
发明内容
本实用新型的目的在于提供一种能够防止过滤网被杂质堵塞的便于清理的污水过滤装置。
为解决上述技术问题，本实用新型的技术方案如下：
便于清理的污水过滤装置，包括箱体，箱体的内部设置有工作腔，并在工作腔内设置有横向的第一过滤网;还包括第二过滤网和第一电机，所述箱体底端设置有支腿，所述第二过滤网位于工作腔内且位于第一过滤网的下方，并在第二过滤网的底端中部设置有固定板，所述第一电机安装在箱体的底端，并在第一电机的顶部输出端设置有传动轴，所述传动轴的顶端自箱体的底端伸入至工作腔内并与固定板的底部中部连接，第一过滤网的底端设置有第一刷毛，所述第一刷毛的底端伸入至第二过滤网的网孔内，第二过滤网的顶端设置有第二刷毛，所述第二刷毛的顶端伸入至第一过滤网的网孔中，箱体的左端底部设置有进水管，所述进水管的右端位于工作腔内且位于第二过滤网的下方，进水管的左端连通设置有水泵，箱体的右端顶部设置有排水管，所述排水管的左端位于工作腔内且位于第一过滤网的上方。
所述箱体的前端和后端分别设置有前观察孔和后观察孔，并在前观察孔和后观察孔内分别设置有前透明挡板和后透明挡板，所述前观察孔和后观察孔均与工作腔相通，并且前观察孔和后观察孔前后相对。
还包括前带动板、后带动板、前刮板和后刮板，所述前带动板和后带动板的底端分别与安装板顶端的前侧和后侧连接，所述前刮板和后刮板分别安装在前带动板的前端和后带动板的后端，并且前刮板的前端和后刮板的后端分别与前透明挡板的后端和后透明挡板的前端贴紧。
本实用新型的有益效果为：通过上述设置，通过第一电机带动固定板以及第二过滤网旋转，通过第一刷毛为第二过滤网中的杂质进行清理，通过第二刷毛对第一过滤网中的杂质进行清理，防止第一过滤网和第二过滤网被杂质堵塞，保证污水过滤持续进行，提高实用性。
