人工湿地三段式污水处理系统

发布时间:2019-5-25 16:09:20  中国污水处理工程网

  申请日2019.03.22

  公开(公告)日2019.05.17

  IPC分类号C02F3/32; C02F9/14

  摘要

  本发明公开了一种人工湿地三段式污水处理系统,包括刮泥车、进水口、挡泥板、出泥口、刮泥板、活性过滤网、沉淀池、厌氧池、涡轮抽风机、气孔、曝气池、换气孔、控制阀、第一砾石填料层、无泥粗砂涂料层、第二砾石填料层、过滤砾石填料层、渗水孔、出水管、密封盖和滑轨。本发明的有益效果是:刮泥车和刮泥板有效去除污泥和其他固体杂物,防止其堵塞运行轨道,且防止造成系统崩溃,活性过滤网有效吸附污水中细小微粒,彻底进行固液分离,气孔保证厌氧池的低氧环境,且方便快速抽取厌氧池内部的氧气,提高工作效率,控制阀方便控制水流的速度和通行量,且有效的防止在转动时手打滑,过滤砾石填料层确保处理后的污水可以畅通。



权利要求书

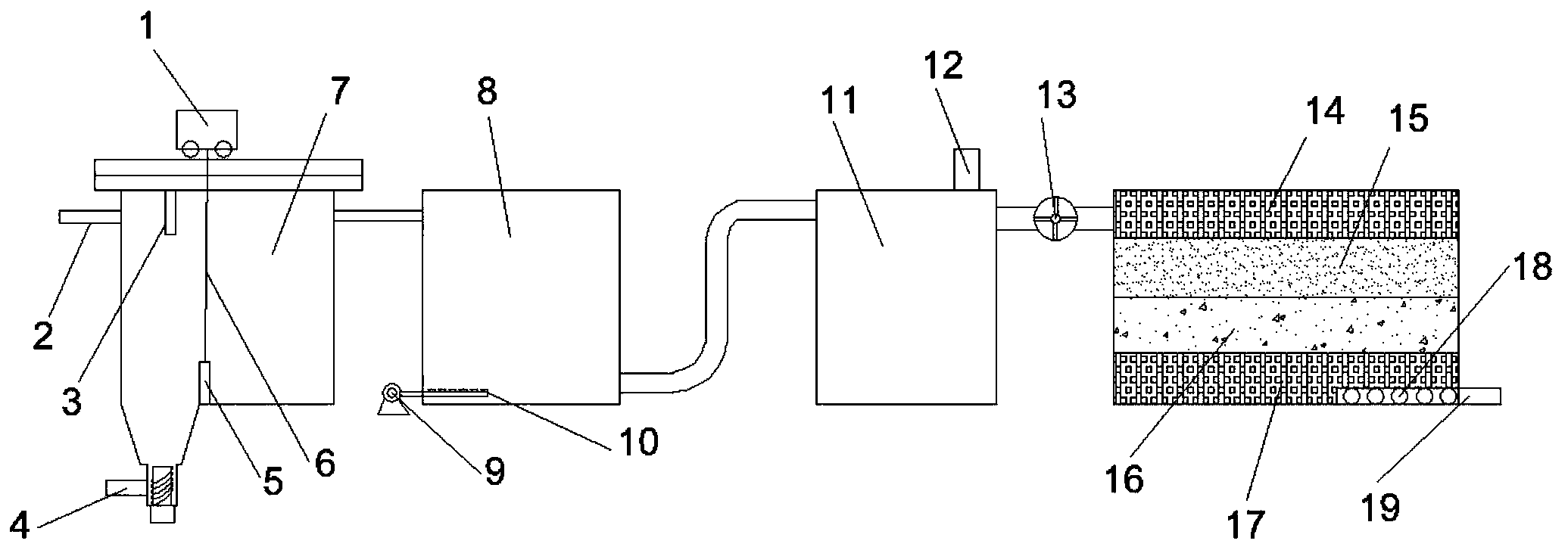

  1.一种人工湿地三段式污水处理系统,其特征在于:包括刮泥车(1)、进水口(2)、挡泥板(3)、出泥口(4)、刮泥板(5)、活性过滤网(6)、沉淀池(7)、厌氧池(8)、涡轮抽风机(9)、气孔(10)、曝气池(11)、换气孔(12)、控制阀(13)、第一砾石填料层(14)、无泥粗砂涂料层(15)、第二砾石填料层(16)、过滤砾石填料层(17)、渗水孔(18)、出水管(19)、密封盖(20)和滑轨(21);所述刮泥车(1)滑动连接在密封盖(20)上方,且其滚轮安置于滑轨(21)上,所述进水口(2)安置于沉淀池(7)的外壁上,所述挡泥板(3)呈实心长方体状安装在密封盖(20)下方,所述出泥口(4)位于沉淀池(7)左下方,所述刮泥板(5)安装在沉淀池(7)的内部平直区域,所述活性过滤网(6)连接在刮泥车(1)和刮泥板(5)之间,所述沉淀池(7)位于厌氧池(8)左侧,所述厌氧池(8)通过管道连接在沉淀池(7)和曝气池(11)之间,所述涡轮抽风机(9)安装在厌氧池(8)的外侧,且位于沉淀池(7)和厌氧池(8)之间,其管道安置于厌氧池(8)内部,所述气孔(10)安置于涡轮抽风机(9)的管道上,所述曝气池(11)安置于厌氧池(8)与人工湿地反应池之间,所述换气孔(12)连接于曝气池(11)上方,所述控制阀(13)安装在曝气池(11)与人工湿地反应池的连接管道上,所述第一砾石填料层(14)安置于无泥粗砂涂料层(15)上方,所述无泥粗砂涂料层(15)位于第一砾石填料层(14)和第二砾石填料层(16)之间,所述第二砾石填料层(16)位于无泥粗砂涂料层(15)下方,所述过滤砾石填料层(17)位于第二砾石填料层(16)下方,所述渗水孔(18)固定在过滤砾石填料层(17)右下方,所述出水管(19)连接在过滤砾石填料层(17)右侧,所述密封盖(20)呈圆形状安装在沉淀池(7)上方,所述滑轨(21)固定于密封盖(20)上。

  2.根据权利要求1所述的一种人工湿地三段式污水处理系统,其特征在于:所述刮泥车(1)和刮泥板(5)共同构成除泥装置,且二者之间通过活性过滤网(6)呈同步连接。

  3.根据权利要求1所述的一种人工湿地三段式污水处理系统,其特征在于:由活性炭绳编制而成的所述活性过滤网(6)其每个编制单元格大小相同,且其和刮泥车(1)和刮泥板(5)均呈挂钩式连接。

  4.根据权利要求1所述的一种人工湿地三段式污水处理系统,其特征在于:所述气孔(10)呈圆台状,平行排列在涡轮抽风机(9)的管道上,其下表面外侧与涡轮抽风机(9)的管道呈焊接固定。

  5.根据权利要求1所述的一种人工湿地三段式污水处理系统,其特征在于:所述控制阀(13)转动连接在曝气池(11)与人工湿地反应池的连接管道上,且其外侧边缘设有凸点。

  6.根据权利要求1所述的一种人工湿地三段式污水处理系统,其特征在于:所述过滤砾石填料层(17)由活性吸附材料堆积而成,其每个单元体之间留有空隙。

  说明书

  一种人工湿地三段式污水处理系统

  技术领域

  本发明涉及一种污水处理系统,具体为一种人工湿地三段式污水处理系统,属于湿地污水处理技术领域。

  背景技术

  人工湿地是一种污水处理技术,其所需仪器、设备简单,系统本身无需额外动力,不需向水体投放药剂,不会造成二次污染,具有低成本、低费用、管理方便和美观等特点,其应用前景广泛,但人工湿地在应用过程中也存在堵塞、运行不稳定、植物退化和占地面积比较大等问题,特别是人工湿地堵塞严重影响了人工湿地的推广与应用,堵塞多发于人工湿地表层,且有机质在人工湿地表层积累亦是导致人工湿地堵塞的重要原因之一。

  虽然其应用前景广泛,但是其在应用过程中也存在一些问题,其一、在进行固液分离的操作时,污泥等固体不易分离,容易造成后续二次污染,其二、现有的人工湿地三段式污水处理系统在厌氧处理过程中,无法保证低氧或无氧的环境,对污水中一些物质处理不到位,其三、现有的人工湿地三段式污水处理系统在最后排放处理后的污水的过程中,容易造成运行不稳定且杂质未除尽。

  发明内容

  本发明的目的就在于为了解决上述问题而提供一种人工湿地三段式污水处理系统。

  本发明通过以下技术方案来实现上述目的:一种人工湿地三段式污水处理系统,包括刮泥车、进水口、挡泥板、出泥口、刮泥板、活性过滤网、沉淀池、厌氧池、涡轮抽风机、气孔、曝气池、换气孔、控制阀、第一砾石填料层、无泥粗砂涂料层、第二砾石填料层、过滤砾石填料层、渗水孔、出水管、密封盖和滑轨;所述刮泥车滑动连接在密封盖上方,且其滚轮安置于滑轨上,所述进水口安置于沉淀池的外壁上,所述挡泥板呈实心长方体状安装在密封盖下方,所述出泥口位于沉淀池左下方,所述刮泥板安装在沉淀池的内部平直区域,所述活性过滤网连接在刮泥车和刮泥板之间,所述沉淀池位于厌氧池左侧,所述厌氧池通过管道连接在沉淀池和曝气池之间,所述涡轮抽风机安装在厌氧池的外侧,且位于沉淀池和厌氧池之间,其管道安置于厌氧池内部,所述气孔安置于涡轮抽风机的管道上,所述曝气池安置于厌氧池与人工湿地反应池之间,所述换气孔连接于曝气池上方,所述控制阀安装在曝气池与人工湿地反应池的连接管道上,所述第一砾石填料层安置于无泥粗砂涂料层上方,所述无泥粗砂涂料层位于第一砾石填料层和第二砾石填料层之间,所述第二砾石填料层位于无泥粗砂涂料层下方,所述过滤砾石填料层位于第二砾石填料层下方,所述渗水孔固定在过滤砾石填料层右下方,所述出水管连接在过滤砾石填料层右侧,所述密封盖呈圆形状安装在沉淀池上方,所述滑轨固定于密封盖上。

  优选的,为了有效去除污泥和其他固体杂物,防止其堵塞运行轨道,且防止造成系统崩溃,所述刮泥车和刮泥板共同构成除泥装置,且二者之间通过活性过滤网进行同步运动。

  优选的,为了有效吸附污水中细小微粒,彻底进行固液分离,所述活性过滤网由活性炭绳编制而成,其每个编制单元格大小相同,且其和刮泥车和刮泥板均呈挂钩式连接。

  优选的,为了保证厌氧池的低氧环境,且方便快速抽取厌氧池内部的氧气,提高工作效率,所述气孔呈圆台状,平行排列在涡轮抽风机的管道上,其下表面外侧与涡轮抽风机的管道呈焊接。

  优选的,为了方便控制水流的速度和通行量,且有效的防止在转动时手打滑,所述控制阀转动连接在曝气池与人工湿地反应池的连接管道上,且其外侧边缘设有凸点。

  优选的,为了确保处理后的污水可以畅通,且在一定程度上保证排放水质的安全性,所述过滤砾石填料层由活性吸附材料堆积而成,其每个单元体之间留有空隙。

  本发明的有益效果是:该人工湿地三段式污水处理系统设计合理,刮泥车和刮泥板共同构成除泥装置,且二者之间通过活性过滤网进行同步运动,有效去除污泥和其他固体杂物,防止其堵塞运行轨道,且防止造成系统崩溃,活性过滤网由活性炭绳编制而成,其每个编制单元格大小相同,且其和刮泥车和刮泥板均呈挂钩式连接,有效吸附污水中细小微粒,彻底进行固液分离,气孔呈圆台状,平行排列在涡轮抽风机的管道上,其下表面外侧与涡轮抽风机的管道呈焊接,保证厌氧池的低氧环境,且方便快速抽取厌氧池内部的氧气,提高工作效率,控制阀转动连接在曝气池与人工湿地反应池的连接管道上,且其外侧边缘设有凸点,方便控制水流的速度和通行量,且有效的防止在转动时手打滑,过滤砾石填料层由活性吸附材料堆积而成,其每个单元体之间留有空隙,确保处理后的污水可以畅通,且在一定程度上保证排放水质的安全性。
