申请日2018.04.12
公开(公告)日2019.04.19
IPC分类号A47F3/04; F25D21/14
摘要
本实用新型公开了一种带有冷凝水处理装置的风冷柜，包括主箱体，所述主箱体的顶端安装有展示柜，所述主箱体的表面安装有存放架，所述存放架由底板、隔离板和隔离条组成，所述底板中间高两侧低，所述隔离板均匀安装在底板表面，所述存放架的两侧安装有落水板，所述落水板上均匀设有落水孔，所述落水板的底端两侧安装有导水板，所述导水板的底端连接有蒸发箱，所述蒸发箱的底端安装有蒸发棒，所述主箱体的两侧底端安装有铰接柱，所述铰接柱的一侧及底端设有凹陷，所述铰接柱上安装有支撑柱，所述支撑柱的底端安装有支撑板，所述支撑板的两端安装有导板。本实用新型，避免冷凝水影响风冷柜制冷效果，使用更加方便。
权利要求书

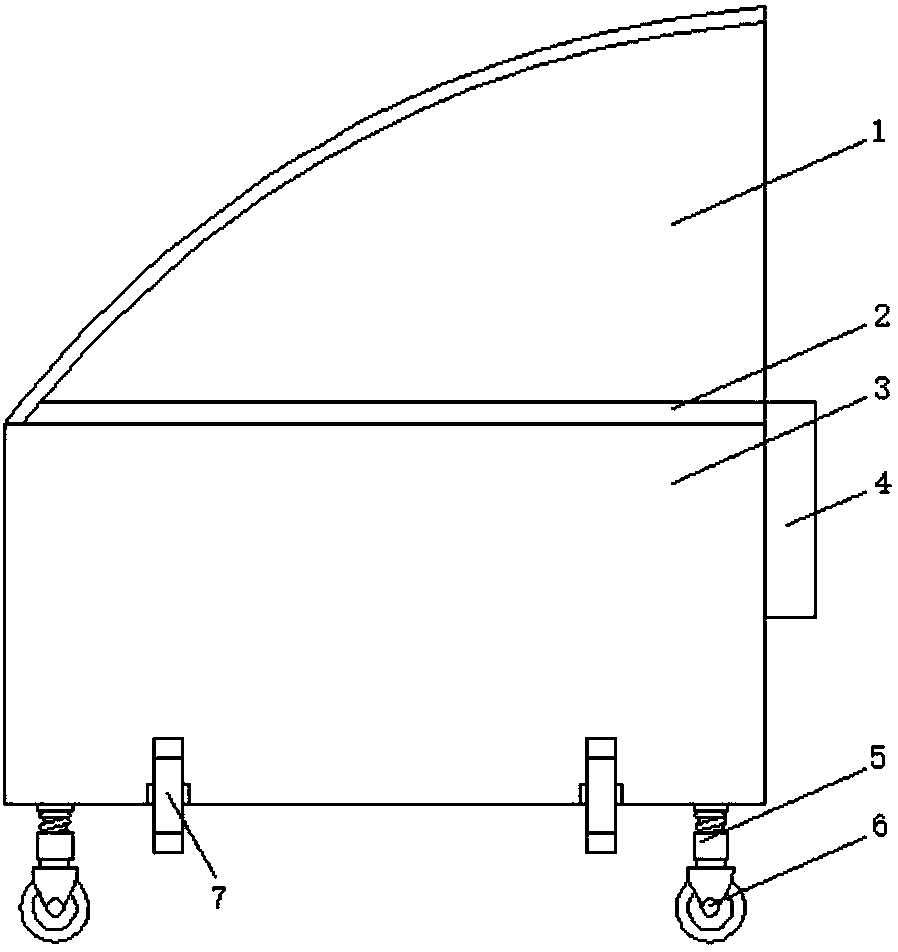

1.一种带有冷凝水处理装置的风冷柜，包括主箱体(3)，其特征在于：所述主箱体(3)的顶端安装有展示柜(1)，所述主箱体(3)的表面安装有存放架(2)，所述存放架(2)由底板(21)、隔离板(22)和隔离条(24)组成，所述底板(21)中间高两侧低，所述隔离板(22)均匀安装在底板(21)表面，所述存放架(2)的两侧安装有落水板(9)，所述落水板(9)上均匀设有落水孔(8)，所述落水板(9)的底端两侧安装有导水板(17)，所述导水板(17)的底端连接有蒸发箱(11)，所述蒸发箱(11)的底端安装有蒸发棒(12)，所述主箱体(3)的两侧底端安装有铰接柱(18)，所述铰接柱(18)的一侧及底端设有凹陷(13)，所述铰接柱(18)上安装有支撑柱(7)，所述支撑柱(7)的底端安装有支撑板(15)，所述支撑板(15)的两端安装有导板(16)。
2.根据权利要求1所述的一种带有冷凝水处理装置的风冷柜，其特征在于：所述隔离板(22)的表面均匀设有组合槽(23)，隔离条(24)安装在组合槽(23)中。
3.根据权利要求1所述的一种带有冷凝水处理装置的风冷柜，其特征在于：所述支撑柱(7)的两侧设有凸起(14)，凸起(14)位于凹陷(13)中。
4.根据权利要求1所述的一种带有冷凝水处理装置的风冷柜，其特征在于：所述蒸发箱(11)的一侧安装有电扇(10)，所述蒸发箱(11)与电扇(10)相对的一侧上连接有蒸发管(4)。
5.根据权利要求1所述的一种带有冷凝水处理装置的风冷柜，其特征在于：所述主箱体(3)的底端四个拐角处安装有弹簧减震器(5)，弹簧减震器(5)的底端安装有万向轮(6)。
说明书
一种带有冷凝水处理装置的风冷柜
技术领域
本实用新型涉及风冷柜技术领域，具体是一种带有冷凝水处理装置的风冷柜。
背景技术
风冷柜是使用冷风进行制冷的设备，由于安装简单、可靠性高等特点，广泛应用于商场、超市、餐厅等场合，在使用过程中会产生较多的冷凝水。现有的风冷柜冷凝水使用加热蒸发的方式进行排放，但是蒸发后的水汽会随着落水孔上升，影响风冷柜的制冷效果。
实用新型内容
本实用新型的目的在于提供一种带有冷凝水处理装置的风冷柜，以解决现有技术中风冷柜冷凝水使用加热蒸发的方式进行排放，但是蒸发后的水汽会随着落水孔上升，影响风冷柜的制冷效果等问题。
为实现上述目的，本实用新型提供如下技术方案：一种带有冷凝水处理装置的风冷柜，包括主箱体，所述主箱体的顶端安装有展示柜，所述主箱体的表面安装有存放架，所述存放架由底板、隔离板和隔离条组成，所述底板中间高两侧低，所述隔离板均匀安装在底板表面，所述存放架的两侧安装有落水板，所述落水板上均匀设有落水孔，所述落水板的底端两侧安装有导水板，所述导水板的底端连接有蒸发箱，所述蒸发箱的底端安装有蒸发棒，所述主箱体的两侧底端安装有铰接柱，所述铰接柱的一侧及底端设有凹陷，所述铰接柱上安装有支撑柱，所述支撑柱的底端安装有支撑板，所述支撑板的两端安装有导板。
优选的，所述隔离板的表面均匀设有组合槽，隔离条安装在组合槽中。
优选的，所述支撑柱的两侧设有凸起，凸起位于凹陷中。
优选的，所述蒸发箱的一侧安装有电扇，所述蒸发箱与电扇相对的一侧上连接有蒸发管。
优选的，所述主箱体的底端四个拐角处安装有弹簧减震器，弹簧减震器的底端安装有万向轮。
与现有技术相比，本实用新型的有益效果是：物品存放在存放架上，存放架由底板、隔离板和隔离条组成，隔离板和隔离条组合成网状结构，便于装置适用过程中冷凝水落下，经由底板、落水孔和导水板落入蒸发箱中，蒸发箱底端安装蒸发管，蒸发管加热蒸发冷凝水，电扇将水蒸气吹向蒸发管并排出，避免冷凝水从落水孔上升，影响风冷柜的制冷效果;万向轮通过弹簧减震器安装在主箱体的底端，弹簧减震器在移动过程中吸收震动，减小震动对装置的损坏，在移动之后，扳下支撑柱使之处于竖直状态，支撑柱两侧的凸起位于凹陷中，增强支撑的稳定性，支撑板接触地面，支撑整个装置，便于移动和固定两组状态的转换，更加方便使用。
