申请日2018.04.09
公开(公告)日2019.01.29
IPC分类号C02F9/10
摘要
本实用新型公开了一种火力发电厂循环水排放废水处理设备，包括废水过滤箱、保护框、超滤膜和反渗透膜，所述废水过滤箱的上端设置有进料口，且废水过滤箱的内部上端安装有导流板，所述保护框通过安装块与废水过滤箱连接，所述超滤膜的下方设置有反渗透膜，所述废水过滤箱的下端连接有连接管，所述连接管的末端与蒸汽再压缩蒸发器连接，且蒸汽再压缩蒸发器的下端设置有出料口，所述出料口的表面安装有第二阀门。该火力发电厂循环水排放废水处理设备中超滤膜和反渗透膜均以卡槽的方式与废水过滤箱连接，便于使用者对超滤膜和反渗透膜的安装和拆卸，并且超滤膜和反渗透膜能够将除了硬度后的废水进行固液分离，利于分离出废水中的固体杂质。
权利要求书

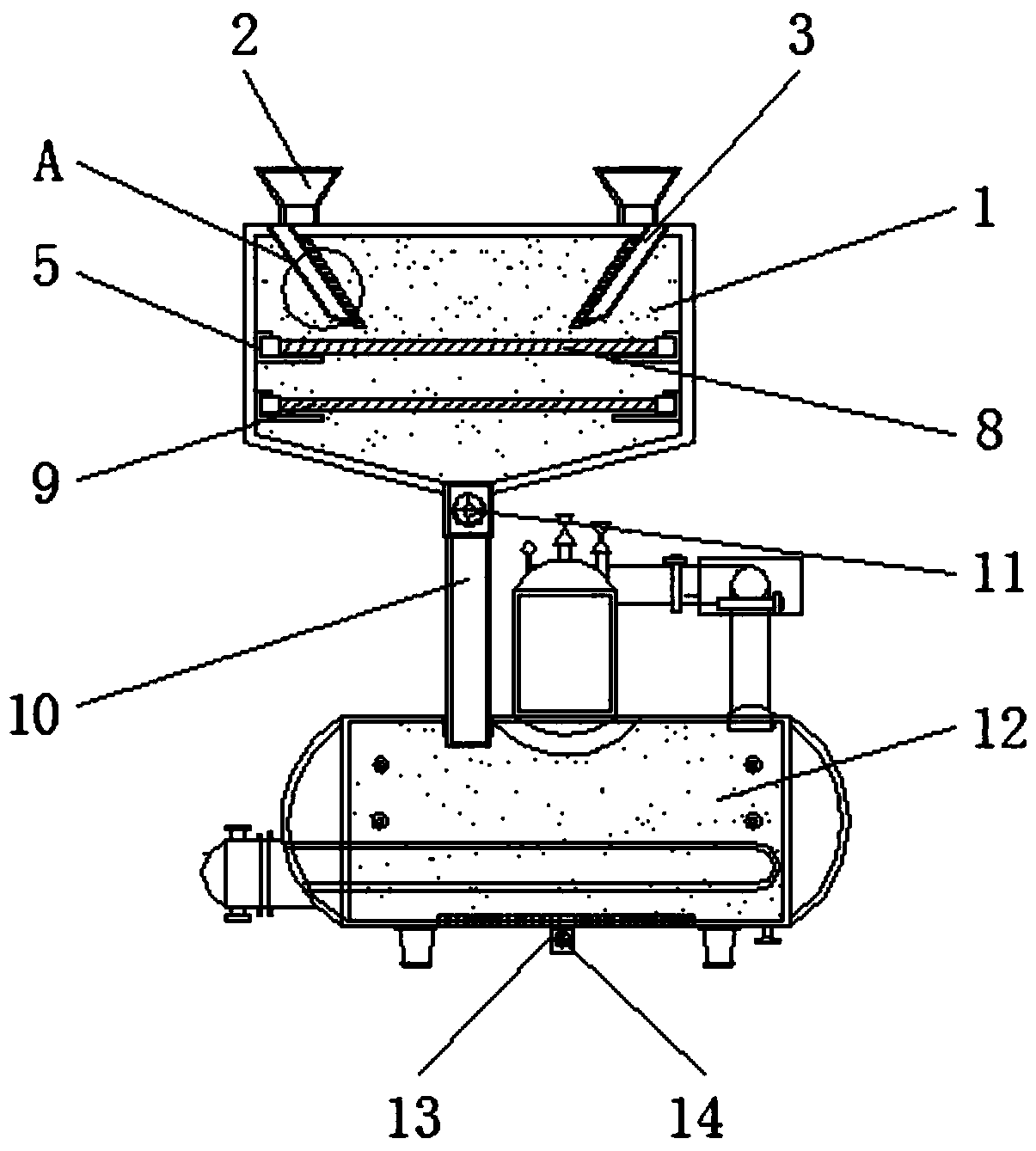

1.一种火力发电厂循环水排放废水处理设备，包括废水过滤箱(1)、保护框(7)、超滤膜(8)和反渗透膜(9)，其特征在于：所述废水过滤箱(1)的上端设置有进料口(2)，且废水过滤箱(1)的内部上端安装有导流板(3)，所述保护框(7)通过安装块(5)与废水过滤箱(1)连接，且保护框(7)的内部安装有超滤膜(8)和反渗透膜(9)，所述超滤膜(8)的下方设置有反渗透膜(9)，所述废水过滤箱(1)的下端连接有连接管(10)，且连接管(10)的上端表面安装有第一阀门(11)，所述连接管(10)的末端与蒸汽再压缩蒸发器(12)连接，且蒸汽再压缩蒸发器(12)的下端设置有出料口(13)，所述出料口(13)的表面安装有第二阀门(14)。
2.根据权利要求1所述的一种火力发电厂循环水排放废水处理设备，其特征在于：所述导流板(3)关于废水过滤箱(1)的中心线对称设置有两组，且导流板(3)为倾斜状结构，并且导流板(3)的表层喷涂有防黏层(4)。
3.根据权利要求1所述的一种火力发电厂循环水排放废水处理设备，其特征在于：所述安装块(5)为“凹”型结构，且安装块(5)的外侧开设有安装槽(6)，并且安装块(5)之间对称布置。
4.根据权利要求1所述的一种火力发电厂循环水排放废水处理设备，其特征在于：所述保护框(7)的长度和高度与安装槽(6)的长度和高度均相等，且保护框(7)的外壁和安装槽(6)的外壁紧密贴合。
5.根据权利要求1所述的一种火力发电厂循环水排放废水处理设备，其特征在于：所述超滤膜(8)和废水过滤箱(1)之间，反渗透膜(9)和废水过滤箱(1)之间均为卡槽连接，超滤膜(8)和反渗透膜(9)之间为平行布置。
6.根据权利要求1所述的一种火力发电厂循环水排放废水处理设备，其特征在于：所述连接管(10)的末端贯穿蒸汽再压缩蒸发器(12)与其内壁连接，且连接管(10)和蒸汽再压缩蒸发器(12)之间为无缝连接。
说明书
一种火力发电厂循环水排放废水处理设备
技术领域
本实用新型涉及废水处理相关技术领域，具体为一种火力发电厂循环水排放废水处理设备。
背景技术
火力发电厂是通过燃烧诸如煤、天然气及石油等来发电的发电厂，被设计成可以持续地大量发电，在许多国家，大部分电能均由火力发电厂提供，火力发电厂通过各种旋转机械将燃烧产生的热能转换为机械能，然后驱动发电机，原动机通常是蒸汽机或燃气轮机，在一些较小的电站，也有可能会使用内燃机。他们都是通过利用高温、高压蒸汽或燃气通过透平变为低压空气或冷凝水这一过程中的压降来发电的，因此在现代工业火力发电厂中其工作排放的废水是人们需治理的一大问题，因为不仅能够节约水资源还有利于环保，因此一种火力发电厂循环水排放废水处理设备就显得尤其重要。但是目前使用的一种火力发电厂循环水排放废水处理设备不具备对废水进行固液分离的功能，并且固液分离后不便于使用者对其内部固体杂质的处理，不便于使用者对其的研究，以不便于使用者使用。
实用新型内容
本实用新型的目的在于提供一种火力发电厂循环水排放废水处理设备，以解决上述背景技术中提出的目前使用的一种火力发电厂循环水排放废水处理设备不具备对废水进行固液分离的功能，并且固液分离后不便于使用者对其内部固体杂质的处理，不便于使用者对其的研究，以不便于使用者使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种火力发电厂循环水排放废水处理设备，包括废水过滤箱、保护框、超滤膜和反渗透膜，所述废水过滤箱的上端设置有进料口，且废水过滤箱的内部上端安装有导流板，所述保护框通过安装块与废水过滤箱连接，且保护框的内部安装有超滤膜和反渗透膜，所述超滤膜的下方设置有反渗透膜，所述废水过滤箱的下端连接有连接管，且连接管的上端表面安装有第一阀门，所述连接管的末端与蒸汽再压缩蒸发器连接，且蒸汽再压缩蒸发器的下端设置有出料口，所述出料口的表面安装有第二阀门。
优选的，所述导流板关于废水过滤箱的中心线对称设置有两组，且导流板为倾斜状结构，并且导流板的表层喷涂有防黏层。
优选的，所述安装块为“凹”型结构，且安装块的外侧开设有安装槽，并且安装块之间对称布置。
优选的，所述保护框的长度和高度与安装槽的长度和高度均相等，且保护框的外壁和安装槽的外壁紧密贴合。
优选的，所述超滤膜和废水过滤箱之间，反渗透膜和废水过滤箱之间均为卡槽连接，超滤膜和反渗透膜之间为平行布置。
优选的，所述连接管的末端贯穿蒸汽再压缩蒸发器与其内壁连接，且连接管和蒸汽再压缩蒸发器之间为无缝连接。
与现有技术相比，本实用新型的有益效果是：该火力发电厂循环水排放废水处理设备中超滤膜和反渗透膜均以卡槽的方式与废水过滤箱连接，便于使用者对超滤膜和反渗透膜的安装和拆卸，并且超滤膜和反渗透膜能够将除了硬度后的废水进行固液分离，利于分离出废水中的固体杂质，并且便于使用者清理和研究超滤膜和反渗透膜上端中固体杂质及其内部成分，导流板安装在废水过滤箱的内部上端，对进入废水过滤箱对废水具有引流的作用，避免废水在进入废水过滤箱的过程中出现迸溅的情况，因在两层膜系统过滤处理后，可达到循环冷却水补水标准，但是在产生达标水的同时还产生部分浓缩液，因此蒸汽再压缩蒸发器的设置能够去除其过滤水中的有机物和盐类等物质，处理后的浓缩液水质可达到循环冷却水补水标准，以便于人们使用。
