申请日2019.02.26
公开(公告)日2019.05.24
IPC分类号C02F9/14; C02F3/32
摘要
本发明涉及生态环境工程技术领域技术领域，公开了一种用于污水深度净化的人工湿地处理系统，包括污水处理池，污水处理池包括相对独立的表面流人工湿地处理区和垂直潜流人工湿地处理区，表面流人工湿地处理区的出水口和垂直潜流人工湿地处理区的进水口连通，表面流人工湿地的进水口上连接有多方位进水装置，垂直潜流人工湿地处理区的出水口上连接有污水沉淀罐，污水沉淀罐的出水口上连接有水净化器。本发明解决了现有国内大多采用单一形式的人工湿地系统，存在污水处理效果不好，污水净化程度不高的问题。
权利要求书

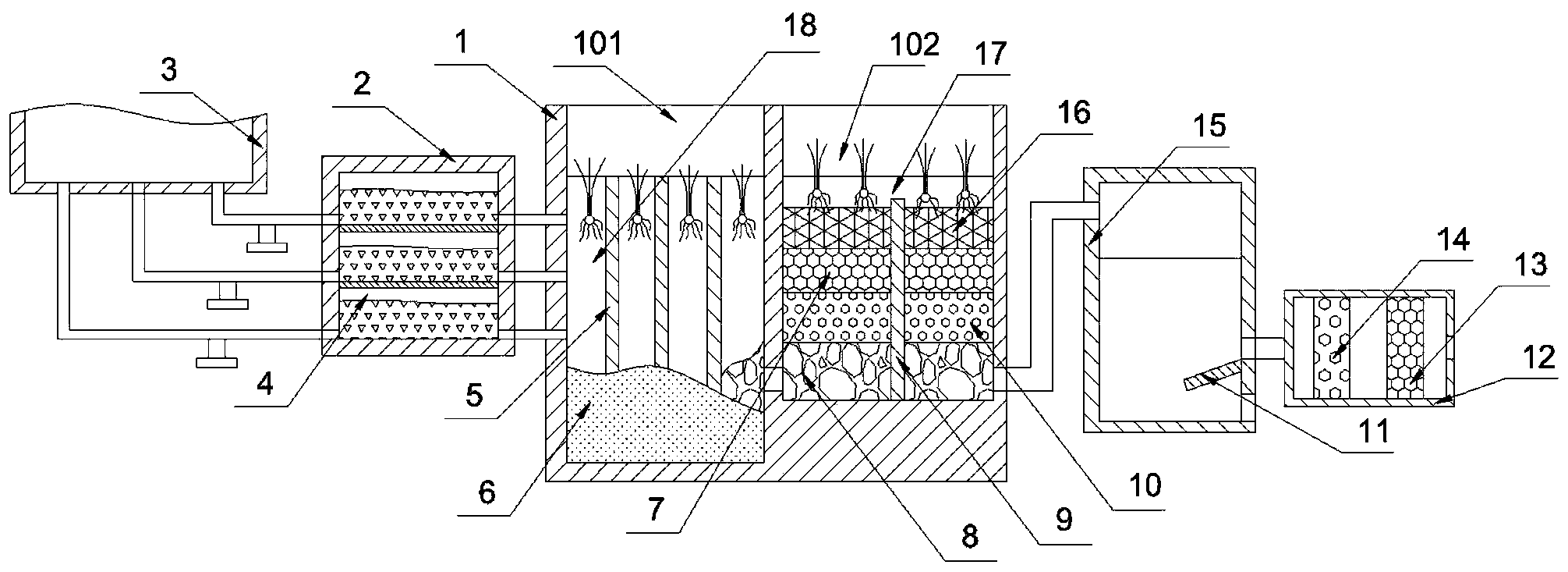

1.一种用于污水深度净化的人工湿地处理系统，包括污水处理池(1)，其特征在于，所述污水处理池(1)包括相对独立的表面流人工湿地处理区(101)和垂直潜流人工湿地处理区(102)，所述表面流人工湿地处理区(101)的出水口和垂直潜流人工湿地处理区(102)的进水口连通，所述表面流人工湿地处理区(101)的进水口上连接有多方位进水装置，所述垂直潜流人工湿地处理区(102)的出水口上连接有污水沉淀罐(15)，所述污水沉淀罐(15)的出水口上连接有水净化器。
2.根据权利要求1所述的一种用于污水深度净化的人工湿地处理系统，其特征在于，所述表面流人工湿地处理区(101)包括淤泥层(6)，所述淤泥层(6)的上方为第一植物种植层(18)，所述第一植物种植层(18)上间隔设有多块过滤板(5)。
3.根据权利要求2所述的一种用于污水深度净化的人工湿地处理系统，其特征在于，所述淤泥层(6)的上表面为弧形，且淤泥层(6)的弧形上表面的下倾斜方向朝向表面流人工湿地处理区(101)的出水口。
4.根据权利要求1所述的一种用于污水深度净化的人工湿地处理系统，其特征在于，所述垂直潜流人工湿地处理区(102)包括污水处理池(1)内从下之上依次设置的第一石灰石填料层(8)、沸石填料层(10)、第二石灰石填料层(7)、粗砂填料层(16)、第二植物种植层(17)。
5.根据权利要求4所述的一种用于污水深度净化的人工湿地处理系统，其特征在于，所述垂直潜流人工湿地处理区(102)内设有隔板(9)，所述隔板(9)的下端与污水处理池(1)的下表面连接，隔板(9)的上表面与粗砂填料层(16)的上表面平齐。
6.根据权利要求1所述的一种用于污水 深度净化的人工湿地处理系统，其特征在于，所述进水装置，包括蓄水池(3)，还包括与蓄水池(3)连通的蓄水箱(2)，所述蓄水箱(2)包括沿其纵向方向上设置的多个形状相同的蓄水腔(4)，且多个蓄水腔(4)内的污水量相同，多个所述蓄水腔(4)两侧的蓄水箱(2)上均设有进水口和出水口，多个所述蓄水箱(2)的进水口上均连接有管道的一端，多个所述管道的另一端与蓄水池(3)连通，多个所述蓄水箱(2)的出水口均连接有排水管的一端，多个所述排水管的另一端位于表面流人工湿地处理区(101)内。
7.根据权利要求6所述的一种用于污水深度净化的人工湿地处理系统，其特征在于，所述污水沉淀罐(15)内腔出水口的下侧设有倾斜放置的挡板(11)，且挡板(11)远离污水沉淀罐(15)出水口的一端朝向污水沉淀罐(15)的底部。
8.根据权利要求7所述的一种用于污水深度净化的人工湿地处理系统，其特征在于，所述水净化器包括净化罐(12)，所述净化罐(12)内设有泥砂过滤层(14)和活性炭过滤层(13)。
说明书
一种用于污水深度净化的人工湿地处理系统
技术领域
本发明涉及生态环境工程技术领域技术领域，特别涉及一种用于污水深度净化的人工湿地处理系统。
背景技术
人工湿地通常被认为是一种生态环保的污水处理技术，因具有运行维护简单、能耗低等优点得到广泛应用，人工湿地主要包括基质、植物及微生物，根据进水与基质的相对位置，人工湿地可分为表面流人工湿地和潜流人工湿地，其中潜流人工湿地根据水流方向又分为水平潜流和垂直潜流人工湿地，各种人工湿地各自具有不同的优缺点。
目前，国内人工湿地技术大多采用单一形式的人工湿地系统，单一形式的人工湿地系统存在处理效果不好，污水净化程度不高的问题，因此我们急需设计一种污水深度净化系统解决以上问题。
发明内容
基于以上问题，本发明提供了一种用于污水深度净化的人工湿地处理系统，解决了现有国内大多采用单一形式的人工湿地系统，存在污水处理效果不好，污水净化程度不高的问题。
为解决以上技术问题，本发明采用的技术方案如下：
一种用于污水深度净化的人工湿地处理系统，包括污水处理池，污水处理池包括相对独立的表面流人工湿地处理区和垂直潜流人工湿地处理区，表面流人工湿地处理区的出水口和垂直潜流人工湿地处理区的进水口连通，表面流人工湿地处理区的进水口上连接有多方位进水装置，垂直潜流人工湿地处理区的出水口上连接有污水沉淀罐，污水沉淀罐的出水口上连接有水净化器。
在本发明进行污水处理时，进水装置将污水输送到污水处理池内，使污水均匀的分布在表面流人工湿地处理区的一端，污水在流向表面流人工湿地处理区另一端的同时，得到一级处理，被处理过后的污水经垂直潜流人工湿地处理区的进水口进入垂直潜流人工湿地处理区内，经垂直潜流人工湿地处理区二级处理后，从垂直潜流人工湿地处理区的出水口进入污水沉淀罐内，经污水沉淀罐沉淀过后的污水进入水净化器内，经过水净化器的处理后排放，在此过程中，通过污水处理池内表面流人工湿地处理区和垂直潜流人工处理区的分级处理设计，避免了单一形式人工湿地处理系统处理效果不好的问题，在污水处理池后加装水净化器，能提高净化水的水质，实现净化水的二次利用。本发明的设计解决了现有国内大多采用单一形式的人工湿地系统，存在污水处理效果不好，污水净化程度不高的问题。
作为一种优选的方式，表面流人工湿地处理区包括淤泥层，淤泥层的上方为第一植物种植层，第一植物种植层上间隔设有多块过滤板。
作为一种优选的方式，淤泥层的上表面为弧形，且淤泥层的弧形上表面的下倾斜方向朝向表面流人工湿地处理区的出水口。
作为一种优选的方式，垂直潜流人工湿地处理区包括污水处理池内从下之上依次设置的第一石灰石填料层、沸石填料层、第二石灰石填料层、粗砂填料层、第二植物种植层。
作为一种优选的方式，垂直潜流人工湿地处理区内设有隔板，隔板的下端与污水处理池的下表面连接，隔板的上表面与粗砂填料层的上表面平齐。
作为一种优选的方式，进水装置，包括蓄水箱，还包括与蓄水池连通的蓄水箱，蓄水箱包括沿其纵向方向上设置的多个形状相同的蓄水腔，且多个蓄水腔内的污水量相同，多个蓄水腔两侧的蓄水箱上均设有进水口和出水口，多个蓄水箱的进水口上均连接有管道的一端，多个管道的另一端与蓄水池连通，多个蓄水箱的出水口均连接有排水管的一端，多个排水管的另一端位于表面流人工湿地处理区内。
作为一种优选的方式，污水沉淀罐内腔出水口的下侧设有倾斜放置的挡板，且挡板远离污水沉淀罐出水口的一端朝向污水沉淀罐的底部。
作为一种优选的方式，水净化器包括净化罐，净化罐内设有泥砂过滤层和活性炭过滤层。
与现有技术相比，本发明的有益效果是：
(1)本发明的设计解决了现有国内大多采用单一形式的人工湿地系统，存在污水处理效果不好，污水净化程度不高的问题。
(2)本发明通过表面流人工湿地处理区包括淤泥层，淤泥层的上方为第一植物种植层，第一植物种植层上间隔设有多块过滤板。土壤本身具有极大的吸附功能，能够截留和吸附进水中的悬浮颗粒，淡水能促进污水的流动，即淤泥层能实现污水中的悬浮物、杂质的吸附和沉淀，第一植物种植层是表面流人工湿地处理区的重要组成部分，具有分解和转化有机物和其他物质的能力，土壤和植物的配合，能达到污水净化的目的。
(3)本发明通过淤泥层的上表面为弧形，且淤泥层的弧形上表面的下倾斜方向朝向表面流人工湿地处理区的出水口。通过将淤泥层的上表面设置为弧形，增加了污水与淤泥的接触面积，使得淤泥对污水的吸附效果更好。
(4)本发明通过垂直潜流人工湿地处理区包括污水处理池内从下之上依次设置的第一石灰石填料层、沸石填料层、第二石灰石填料层、粗砂填料层、第二植物种植层。第一石灰石填料层、沸石填料层、第二石灰石填料层、粗砂填料层能实现污水的多级净化，使污水的处理效果更好，第二植物种植层是垂直潜流人工湿地处理区的重要组成部分，具有分解和转化有机物和其他物质的能力，土壤和植物的配合，能达到污水净化的目的。
(5)本发明通过垂直潜流人工湿地处理区内设有隔板，隔板的下端与污水处理池的下表面连接，隔板的上表面与粗砂填料层的上表面平齐。通过设置隔板，使垂直潜流人工湿地处理区内形成上形流和下形流，表面了单一行流中容易造成的堵塞问题。
(6)本发明通过进水装置，包括蓄水箱，还包括与蓄水池连通的蓄水箱，蓄水箱包括沿其纵向方向上设置的多个形状相同的蓄水腔，且多个蓄水腔内的污水量相同，多个蓄水腔两侧的蓄水箱上均设有进水口和出水口，多个蓄水箱的进水口上均连接有管道的一端，多个管道的另一端与蓄水池连通，多个蓄水箱的出水口均连接有排水管的一端，多个排水管的另一端位于表面流人工湿地处理区内。首先进行本装置的安装，使多个出水口连接的多根排水管沿植物吸收区的纵向方向均匀间隔分布在表面流人工湿地处理区内，蓄水池内的水经多根管道分别流进蓄水箱的蓄水腔内，多个蓄水腔内的水经多根排水管排入表面流人工湿地处理区内，在此过程中，通过一一对应设置多组管道和排水管，达到表面流人工湿地处理区内污水排放位置的多方位分布，通过在管道和排水管之间设置蓄水箱，在蓄水箱内设置多个形状相同的蓄水腔，使蓄水腔连接的多根排水管内的压力相同，达到多根排水管内流量基本保持一定的目的，避免多根排水管内流量不同时，造成植物吸收区内污水浓度存在极大偏差的问题，极大的平衡了污水在植物吸收区内的浓度。
(7)本发明通过污水沉淀罐内腔出水口的下侧设有倾斜放置的挡板，且挡板远离污水沉淀罐出水口的一端朝向污水沉淀罐的底部。通过设置倾斜的挡板，避免沉淀过后的杂质由于水的流动作用从污水沉淀罐的出水口流出。
(8)本发明通过水净化器包括净化罐，净化罐内设有泥砂过滤层和活性炭过滤层。净化罐内泥砂过滤层内实现水的进一步过滤，减少水中杂质，活性炭过滤层能吸附杂质和去除水中异味，使水的处理效果更好。
