申请日2018.05.29
公开(公告)日2019.01.11
IPC分类号B01D21/02; B01D21/24; B01D21/18
摘要
本实用新型公开了一种用于机扫车垃圾处理站的污泥泵防堵塞系统，包括设置于泥浆收集池内的用于捞取泥浆收集池内颗粒的格栅除污机，用于输送格栅除污机后端泥浆至沉淀池的溜管和设置于沉淀池内的污泥泵防堵塞装置;所述污泥泵防堵塞装置包括自下而上依次设置于沉淀池内部的用于使淤泥上下起伏晃动的搅拌装置，用于临时存放淤泥的格栅板，用于刮除格栅板上部淤泥的刮泥装置，还包括设置于沉淀池内部的淤泥收集箱;所述淤泥收集箱上设置有用于使收集刮泥装置刮送过来的淤泥进入淤泥收集箱的进料口和用于排出淤泥收集箱内淤泥的出料口，所述出料口与污泥泵连接。本实用新型有效防止了管道或是污泥泵的堵塞。
权利要求书
1.一种用于机扫车垃圾处理站的污泥泵防堵塞系统，其特征在于：包括设置于泥浆收集池内的用于捞取泥浆收集池内颗粒的格栅除污机，用于输送格栅除污机后端泥浆至沉淀池的溜管和设置于沉淀池内的污泥泵防堵塞装置;所述污泥泵防堵塞装置包括自下而上依次设置于沉淀池内部的用于使淤泥上下起伏晃动的搅拌装置、用于临时存放淤泥的格栅板、用于刮除格栅板上部淤泥的刮泥装置，还包括设置于沉淀池内部的淤泥收集箱;所述淤泥收集箱上设置有用于使收集刮泥装置刮送过来的淤泥进入淤泥收集箱的进料口和用于排出淤泥收集箱内淤泥的出料口，所述出料口与污泥泵连接。
2.根据权利要求1所述的用于机扫车垃圾处理站的污泥泵防堵塞系统，其特征在于：所述淤泥收集箱设置格栅板一侧，所述进料口位于淤泥收集箱的上面、出料口设置于淤泥收集箱的侧面。
3.根据权利要求1所述的用于机扫车垃圾处理站的污泥泵防堵塞系统，其特征在于：还包括设置于所述溜管后端的过滤筛，所述过滤筛可拆连接于所述沉淀池的上方。
4.根据权利要求3所述的用于机扫车垃圾处理站的污泥泵防堵塞系统，其特征在于：所述溜管上设置有用于过滤孔。
5.根据权利要求1所述的用于机扫车垃圾处理站的污泥泵防堵塞系统，其特征在于：所述刮泥装置包括刮泥板、设置于刮泥板两端的滑动板和用于驱动滑动板往复运动驱动装置，所述刮泥板的两端分别单自由度转动连接于滑动板，所述滑动板上设置有对刮泥板处于刮泥状态时进行限位的限位件。
6.根据权利要求5所述的用于机扫车垃圾处理站的污泥泵防堵塞系统，其特征在于：所述驱动装置包括绳索和分别相对设置于沉淀池两端的绕线器Ⅰ、绕线器Ⅱ，所述绳索的自由端连接于所述滑动板。
说明书
用于机扫车垃圾处理站的污泥泵防堵塞系统
技术领域
本实用新型涉及一种污泥泵防堵系统，特别涉及一种用于机扫车垃圾处理站的污泥泵防堵塞系统。
背景技术
污水处理系统，尤其是在机扫车垃圾处理系统中，需要将污水浓缩，污水经过沉淀成为泥浆，再通过管道被污泥泵运送到脱水脱泥设备做最终处理。在这一污水处理系统的运行过程中，往往泥浆会在沉淀池底部堆积成为淤泥或淤泥块造成污泥泵或是污泥泵堵塞。其次，沉淀物中除泥浆外往往还混有原本存在于泥浆中的各种杂物，这些杂物在管道传输中，经常造成管道堵塞事故，还会堵塞污泥泵的叶轮，影响到污水处理系统整体的安全平稳运转和工作效率，甚至导致设备损坏。因此，有必要对现有技术改进以解决上述技术问题。
实用新型内容
有鉴于此，本实用新型的目的在于提供一种用于机扫车垃圾处理站的污泥泵防堵塞系统，其可以有效防止管道传输或是污泥泵的堵塞，具体而言通过以下技术方案实现：

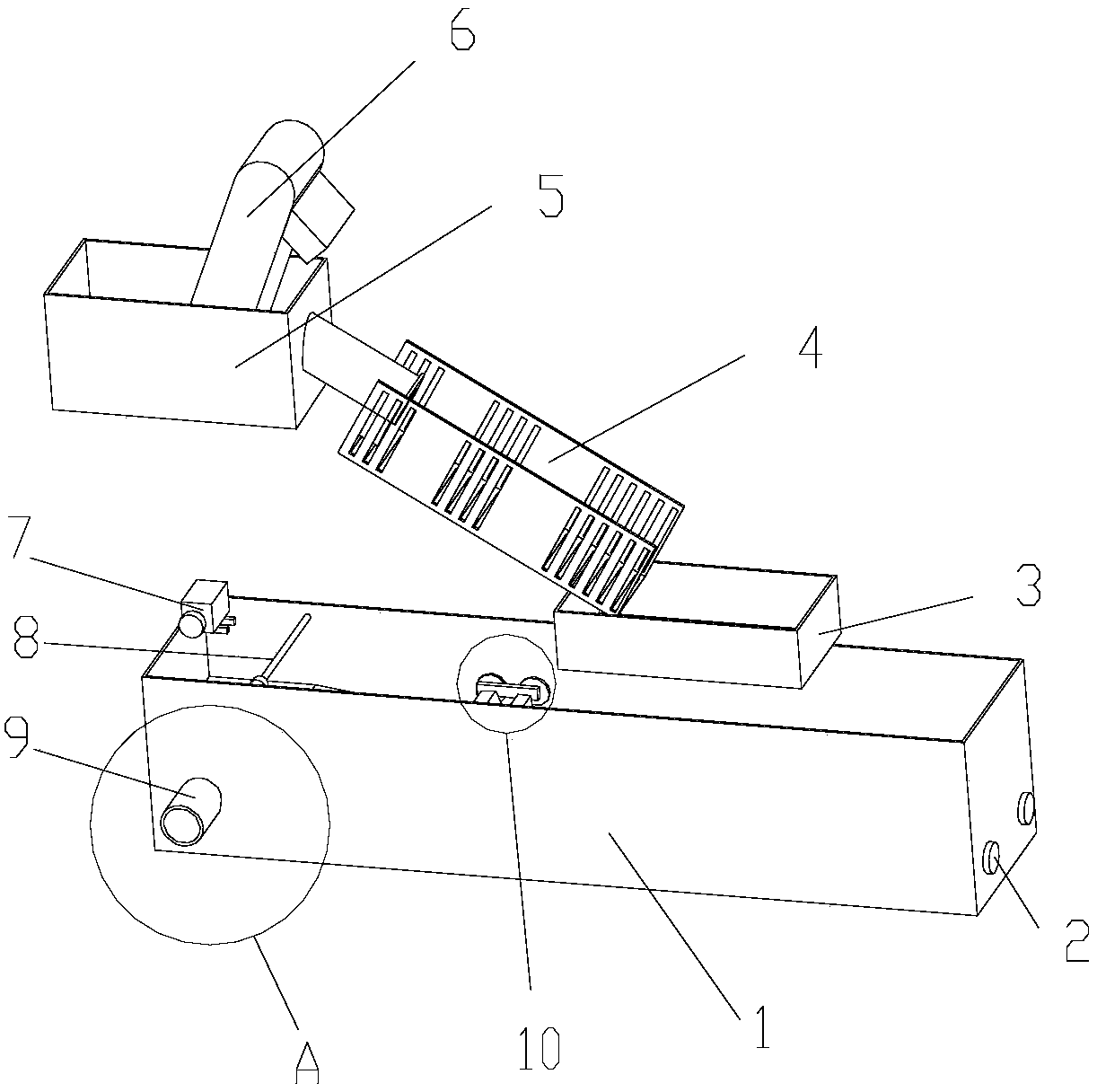

本实用新型所述的用于机扫车垃圾处理站的污泥泵防堵塞系统，包括设置于泥浆收集池内的用于捞取泥浆收集池内颗粒的格栅除污机，用于输送格栅除污机后端泥浆至沉淀池的溜管和设置于沉淀池内的污泥泵防堵塞装置;所述污泥泵防堵塞装置包括自下而上依次设置于沉淀池内部的用于使淤泥上下起伏晃动的搅拌装置，用于临时存放淤泥的格栅板，用于刮除格栅板上部淤泥的刮泥装置，还包括设置于沉淀池内部的淤泥收集箱;所述淤泥收集箱上设置有用于使收集刮泥装置刮送过来的淤泥进入淤泥收集箱的进料口和用于排出淤泥收集箱内淤泥的出料口，所述出料口与污泥泵连接。
进一步，所述淤泥收集箱设置格栅板一侧，所述进料口位于淤泥收集箱的上面、出料口设置于淤泥收集箱的侧面。
进一步，还包括设置于所述溜管后端的过滤筛，所述过滤筛可拆连接于所述沉淀池的上方。
进一步，所述溜管上设置有用于过滤孔。
进一步，所述刮泥装置包括刮泥板、设置于刮泥板两端的滑动板和用于驱动滑动板往复运动驱动装置，所述刮泥板的两端分别单自由度转动连接于滑动板，所述滑动板上设置有对刮泥板处于刮泥状态时进行限位的限位件。
进一步，所述驱动装置包括绳索和分别相对设置于沉淀池两端的绕线器Ⅰ、绕线器Ⅱ，绳索的自由端连接于所述滑动板。
本实用新型的有益效果：本实用新型所述污泥泵防堵装置通过其搅拌装置将静态的淤泥搅拌成动态或是一直是动态的，同时可以降低淤泥粘稠度、增大淤泥的流动性，利于低粘稠度的淤泥上下起伏将其滞留在格栅板上，通过刮泥板将其刮送到淤泥收集箱内之后再由污泥泵抽取。由于污泥泵抽取的是粘稠度低、流动性的淤泥，所以本实用新型有效防止了管道和污泥泵的堵塞。本在本实用新型的其他有益效果将结合下文具体实施例中进行进一步的说明。
