申请日2018.05.25
公开(公告)日2019.03.26
IPC分类号B03C1/02; B30B9/30
摘要
本实用新型公开了一种污水处理用阀门加工废屑清理装置，包括废料箱，所述废料箱上表面的中部开设有通孔，所述通孔内设置有探头，所述探头内壁的前侧和后侧分别与磁石板的正面和背面固定连接，并且磁石板的左右两侧面均固定连接有滑板，所述滑板的正面和背面分别与探头内壁的前侧和后侧固定连接，所述滑板和磁石板上表面的中部开设有同一个第一滑槽。该污水处理用阀门加工废屑清理装置，从而能够推动第一推板向右滑动，第一推板移动的过程中会将磁石板和滑板上的废屑推向右侧，废屑在自身重力的作用下落入废料箱内并位于第二推板的右侧，通过磁石板能够将废屑快速的吸附在其表面，再通过第一推板的作用，从而能够提高清理效果。
权利要求书

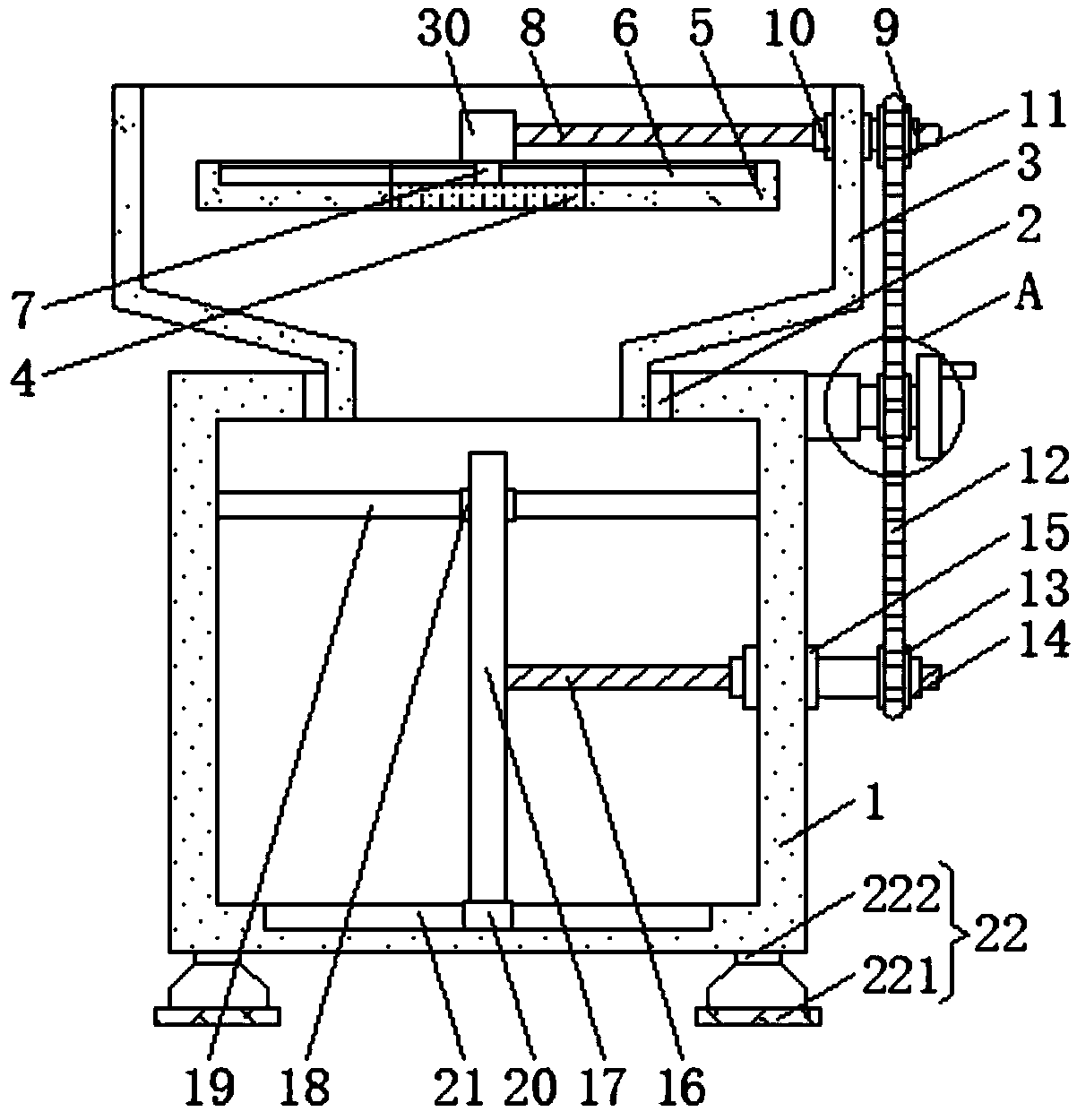

1.一种污水处理用阀门加工废屑清理装置，包括废料箱(1)，其特征在于：所述废料箱(1)上表面的中部开设有通孔(2)，所述通孔(2)内设置有探头(3)，所述探头(3)内壁的前侧和后侧分别与磁石板(4)的正面和背面固定连接，并且磁石板(4)的左右两侧面均固定连接有滑板(5)，所述滑板(5)的正面和背面分别与探头(3)内壁的前侧和后侧固定连接，所述滑板(5)和磁石板(4)上表面的中部开设有同一个第一滑槽(6)，所述第一滑槽(6)内滑动连接有第一滑块(7)，所述第一滑块(7)的上表面固定连接有第一推板(30)，所述第一推板(30)的右侧面固定连接有第一螺纹杆(8)，所述第一螺纹杆(8)的外表面螺纹连接有第一螺纹帽(9)，所述第一螺纹帽(9)的外表面套接有第一轴承(10)，并且第一轴承(10)卡接在探头(3)的右侧面，所述第一螺纹帽(9)的外表面固定连接有第一从动齿轮(11)，并且第一从动齿轮(11)位于第一轴承(10)的右侧，所述第一从动齿轮(11)通过齿链(12)与第二从动齿轮(13)传动连接，并且第二从动齿轮(13)位于第一从动齿轮(11)的正下方，所述第二从动齿轮(13)固定连接在第二螺纹帽(14)的外表面，所述第二螺纹帽(14)的外表面套接有第二轴承(15)，并且第二轴承(15)卡接在废料箱(1)的右侧面，所述第二螺纹帽(14)内螺纹连接有第二螺纹杆(16)，所述第二螺纹杆(16)的左端固定连接有第二推板(17)，所述第二推板(17)的侧面卡接有第一滑套(18)，所述第一滑套(18)内套接有第一滑杆(19)，所述第一滑杆(19)的左右两端分别固定连接在废料箱(1)内壁的左右两侧面，所述第二推板(17)的下表面固定连接在第二滑块(20)的上表面，所述第二滑块(20)滑动连接在废料箱(1)内壁下表面开设的第二滑槽(21)内。
2.根据权利要求1所述的一种污水处理用阀门加工废屑清理装置，其特征在于：所述废料箱(1)的右侧面卡接有第三轴承(25)，所述第三轴承(25)内套接有转轴(24)，所述转轴(24)的外表面固定连接有主动齿轮(23)，所述主动齿轮(23)通过同一条齿链(12)分别与第一从动齿轮(11)和第二从动齿轮(13)传动连接，所述转轴(24)的右端固定连接有转动装置(26)。
3.根据权利要求2所述的一种污水处理用阀门加工废屑清理装置，其特征在于：所述转动装置(26)包括轮盘(261)，所述轮盘(261)的左侧面固定连接在转轴(24)的右端，所述轮盘(261)右侧面偏离圆心的位置固定连接有摇杆(262)。
4.根据权利要求1所述的一种污水处理用阀门加工废屑清理装置，其特征在于：所述废料箱(1)正面的左侧通过两个合页(27)与箱盖(28)的左侧面铰接，并且箱盖(28)的背面分别与废料箱(1)和第二推板(17)的正面搭接，并且箱盖(28)和废料箱(1)的正面固定连接有同一个固定装置(29)。
5.根据权利要求4所述的一种污水处理用阀门加工废屑清理装置，其特征在于：所述固定装置(29)包括第二滑套(291)，所述第二滑套(291)的背面固定连接在箱盖(28)正面的右侧，所述第二滑套(291)内套接有第二滑杆(292)，所述第二滑杆(292)的外表面套接有第三滑套(293)，所述第三滑套(293)的背面固定连接在废料箱(1)的正面。
6.根据权利要求1所述的一种污水处理用阀门加工废屑清理装置，其特征在于：所述废料箱(1)下表面的四角处均固定连接有支撑装置(22)，所述支撑装置(22)包括支撑腿(222)，所述支撑腿(222)的上表面固定连接在废料箱(1)的下表面，所述支撑腿(222)的下表面固定连接有防滑垫(221)。
7.根据权利要求1所述的一种污水处理用阀门加工废屑清理装置，其特征在于：所述第一滑槽(6)的形状为T字形，所述第一滑块(7)的形状为T字形。
说明书
一种污水处理用阀门加工废屑清理装置
技术领域
本实用新型涉及阀门加工清理装置上技术领域，具体为一种污水处理用阀门加工废屑清理装置。
背景技术
阀门是用来开闭管路、控制流向、调节和控制输送介质参数的管路附件，根据其功能，可分为关断阀、止回阀、调节阀等，阀门是流体输送系统中的控制部件，具有截止、调节、导流、防止逆流、稳压、分流或溢流泄压等功能。用于流体控制系统的阀门，从最简单的截止阀到极为复杂的自控系统中所用的各种阀门，其品种和规格相当繁多。
阀门加工过程中会产生许多的废屑，其中包括金属废屑和非金属废屑，为了便于废屑的清理，通常会在加工台上设置排料槽，并在加工台的下方设置废料箱，将废料箱与排料槽连通，使得加工时产生的废屑能够直接由排料槽下落至废料箱内进行自动收集，由于废屑的体积较小，且质量较轻，使得废屑所受到的空气浮力较大，导致废屑难以自发的落入废料箱内进行储存，清理效果差。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用阀门加工废屑清理装置，解决了废屑的体积较小，且质量较轻，使得废屑所受到的空气浮力较大，导致废屑难以自发的落入废料箱内进行储存，清理效果差的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种污水处理用阀门加工废屑清理装置，包括废料箱，所述废料箱上表面的中部开设有通孔，所述通孔内设置有探头，所述探头内壁的前侧和后侧分别与磁石板的正面和背面固定连接，并且磁石板的左右两侧面均固定连接有滑板，所述滑板的正面和背面分别与探头内壁的前侧和后侧固定连接，所述滑板和磁石板上表面的中部开设有同一个第一滑槽，所述第一滑槽内滑动连接有第一滑块，所述第一滑块的上表面固定连接有第一推板，所述第一推板的右侧面固定连接有第一螺纹杆，所述第一螺纹杆的外表面螺纹连接有第一螺纹帽，所述第一螺纹帽的外表面套接有第一轴承，并且第一轴承卡接在探头的右侧面，所述第一螺纹帽的外表面固定连接有第一从动齿轮，并且第一从动齿轮位于第一轴承的右侧，所述第一从动齿轮通过齿链与第二从动齿轮传动连接，并且第二从动齿轮位于第一从动齿轮的正下方，所述第二从动齿轮固定连接在第二螺纹帽的外表面，所述第二螺纹帽的外表面套接有第二轴承，并且第二轴承卡接在废料箱的右侧面，所述第二螺纹帽内螺纹连接有第二螺纹杆，所述第二螺纹杆的左端固定连接有第二推板，所述第二推板的侧面卡接有第一滑套，所述第一滑套内套接有第一滑杆，所述第一滑杆的左右两端分别固定连接在废料箱内壁的左右两侧面，所述第二推板的下表面固定连接在第二滑块的上表面，所述第二滑块滑动连接在废料箱内壁下表面开设的第二滑槽内。
优选的，所述废料箱的右侧面卡接有第三轴承，所述第三轴承内套接有转轴，所述转轴的外表面固定连接有主动齿轮，所述主动齿轮通过同一条齿链分别与第一从动齿轮和第二从动齿轮传动连接，所述转轴的右端固定连接有转动装置。
优选的，所述转动装置包括轮盘，所述轮盘的左侧面固定连接在转轴的右端，所述轮盘右侧面偏离圆心的位置固定连接有摇杆。
优选的，所述废料箱正面的左侧通过两个合页与箱盖的左侧面铰接，并且箱盖的背面分别与废料箱和第二推板的正面搭接，并且箱盖和废料箱的正面固定连接有同一个固定装置。
优选的，所述固定装置包括第二滑套，所述第二滑套的背面固定连接在箱盖正面的右侧，所述第二滑套内套接有第二滑杆，所述第二滑杆的外表面套接有第三滑套，所述第三滑套的背面固定连接在废料箱的正面。
优选的，所述废料箱下表面的四角处均固定连接有支撑装置，所述支撑装置包括支撑腿，所述支撑腿的上表面固定连接在废料箱的下表面，所述支撑腿的下表面固定连接有防滑垫。
优选的，所述第一滑槽的形状为T字形，所述第一滑块的形状为T字形。
(三)有益效果
本实用新型提供了一种污水处理用阀门加工废屑清理装置，具备以下有益效果：
(1)、该污水处理用阀门加工废屑清理装置，通过设置转动装置，首先使摇杆沿逆时针方向旋转，摇杆旋转的过程中能够带动转轴在第三轴承内旋转，从而能够通过主动齿轮带动第一从动齿轮做同步运动，第一从动齿轮旋转的过程中能够带动第一螺纹帽在第一轴承内旋转，使得第一螺纹杆在第一螺纹帽的作用下向左移动，从而能够推动第一推板向左滑动，第一推板移动的过程中会将磁石板和滑板上的废屑推向左侧，废屑在自身重力的作用下落入废料箱内并位于第二推板的左侧，然后使摇杆沿顺时针方向旋转，从而能够推动第一推板向右滑动，第一推板移动的过程中会将磁石板和滑板上的废屑推向右侧，废屑在自身重力的作用下落入废料箱内并位于第二推板的右侧，通过磁石板能够将废屑快速的吸附在其表面，再通过第一推板的作用，从而能够提高清理效果。
(2)、该污水处理用阀门加工废屑清理装置，通过设置第二从动齿轮，主动齿轮沿逆时针方向旋转的过程中能够通过齿链带动第二从动齿轮旋转，第二从动齿轮旋转的过程中，能够带动第二螺纹帽在第二轴承内旋转，第二螺纹杆在第二螺纹帽的作用下向左移动，第二螺纹杆向左移动的过程中会推动第二推板向左移动并能够对其左侧的废屑进行挤压成块，主动齿轮沿顺时针方向旋转的过程中能够通过齿链带动第二从动齿轮旋转，从而能够推动第二推板向右移动并能够对其右侧的废屑进行挤压成块，挤压成型的废屑便于工作人员的回收工作。
(3)、该污水处理用阀门加工废屑清理装置，通过设置第一滑块和第一滑槽，第一推板左右移动的过程中始终会带动第一滑块在第一滑槽内做同步运动，又由于第一滑块和第一滑槽的形状均为T字形，不仅能够提高第一推板与磁石板之间的贴合度，同时也可以提高第一推板移动时的稳定性，通过设置第一滑套和第一滑杆，第二推板左右移动的过程中会带动第一滑套在第一滑杆的表面做同步运动，使得第二推板左右移动的过程更加的稳定，且本实用新型结构紧凑，设计合理，实用性强。
