申请日2018.05.24
公开(公告)日2019.02.05
IPC分类号C02F9/02
摘要
本实用新型公开了一种用于厨房的生活污水处理设备，包括污水处理设备主体，所述污水处理设备主体的下端外表面固定安装有支脚，所述污水处理设备主体的前端外表面靠近中间处固定安装有出油口，所述污水处理设备主体的上端活动安装有盖板，所述盖板的上端外表面设置有进水口，所述进水口的一侧固定安装有安装块，所述安装块的内部活动安装有指环。本实用新型所述的一种用于厨房的生活污水处理设备，设有横架、出水阀与盛水器皿，能增加本装置的使用功能，可以为使用者提供便利，并能达到很好的滤油效果，可以减轻城市的治污压力，还能将已处理的水回收利用，提高水资源的利用率，带来更好的使用前景。
权利要求书

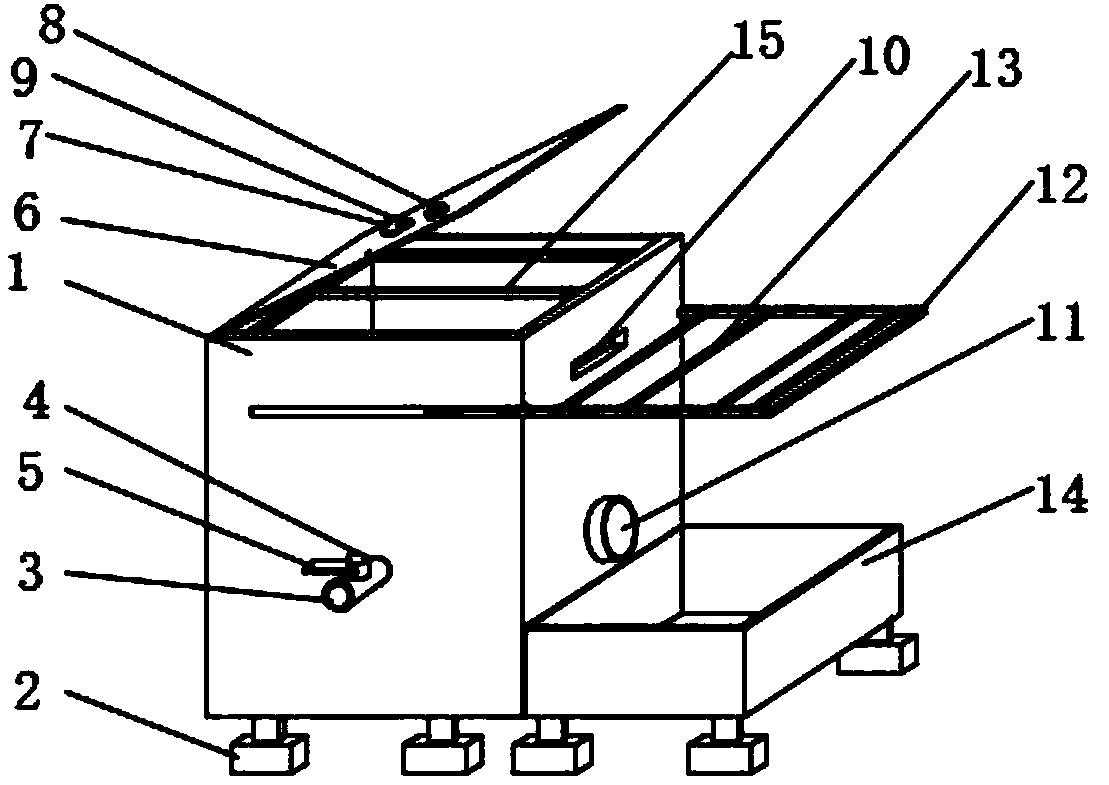

1.一种用于厨房的生活污水处理设备，包括污水处理设备主体(1)，其特征在于：所述污水处理设备主体(1)的下端外表面固定安装有支脚(2)，所述污水处理设备主体(1)的前端外表面靠近中间处固定安装有出油口(3)，所述污水处理设备主体(1)的上端活动安装有盖板(6)，且盖板(6)的上端外表面设置有进水口(8)，所述进水口(8)的一侧固定安装有安装块(9)，所述安装块(9)的内部活动安装有指环(7)，所述污水处理设备主体(1)的一侧外表面固定安装有出水口(11)，所述污水处理设备主体(1)的一侧活动安装有横架(12)，且横架(12)的上端活动安装有横杆(13)，所述出水口(11)的下方设置有盛水器皿(14)，所述污水处理设备主体(1)的内部活动安装有网篮(18)，所述网篮(18)的内部靠近上端的位置固定安装有握手(15)，所述污水处理设备主体(1)的内表面靠近下端的位置固定安装有第一挡水板(16)，且第一挡水板(16)的一侧固定安装有第二挡水板(19)，所述第二挡水板(19)靠近第一挡水板(16)的一侧外表面固定安装有滤油板(17)，所述第二挡水板(19)的另一侧活动安装有出水阀(20)，所述污水处理设备主体(1)的前端外表面与后端外表面均设置有滑槽(21)，所述横架(12)的上端外表面设置有固定槽(23)，所述出水阀(20)靠近第二挡水板(19)的一侧外表面固定安装有磁块(24)，所述出水阀(20)的下端活动安装有合页(25)，所述横架(12)的一侧外表面固定安装有滑块(22)。
2.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述横架(12)通过滑槽(21)与污水处理设备主体(1)活动连接，所述出水口(11)的上方设置有扣手(10)。
3.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述出油口(3)的上端外表面活动安装有出油阀(4)，所述出油阀(4)的外表面固定安装有手柄(5)。
4.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述出水阀(20)通过磁块(24)与第二挡水板(19)活动连接。
5.根据权利要求1所述的一种用于厨房的生活污水处理设备，其特征在于：所述第一挡水板(16)的上方固定安装有引流板，所述滤油板(17)的高度小于第二挡水板(19)的高度。
6.根据权利要求2所述的一种用于厨房的生活污水处理设备，其特征在于：所述扣手(10)的数量为两组，所述支脚(2)的数量为八组。
说明书
一种用于厨房的生活污水处理设备
技术领域
本实用新型涉及一种污水处理设备领域，特别涉及一种用于厨房的生活污水处理设备。
背景技术
厨房污水处理设备是一种家庭厨房用的污水处理设备，本设备可以去除厨房排水中的残羹剩饭、加工食品时产生的废弃物等，一定程度上净化排入下水管道的污水;现有的厨房污水设备在使用的时候存在一定的弊端，首先，传统设备使用功能的单一性，难以有效的利用设备本身的资源，其次，传统设备将已初步处理的水直接排入下水管道，并未对其加以收集利用，造成了一定程度上的浪费，最后，传统设备的成本高、耗能大，并且难以完全去除水中的油，为此，我们提出一种用于厨房的生活污水处理设备。
实用新型内容
本实用新型的主要目的在于提供一种用于厨房的生活污水处理设备，可以有效解决背景技术中的问题。
为实现上述目的，本实用新型采取的技术方案为：
一种用于厨房的生活污水处理设备，包括污水处理设备主体，所述污水处理设备主体的下端外表面固定安装有支脚，所述污水处理设备主体的前端外表面靠近中间处固定安装有出油口，所述污水处理设备主体的上端活动安装有盖板，且盖板的上端外表面设置有进水口，所述进水口的一侧固定安装有安装块，所述安装块的内部活动安装有指环，所述污水处理设备主体的一侧外表面固定安装有出水口，所述污水处理设备主体的一侧活动安装有横架，且横架的上端活动安装有横杆，所述出水口的下方设置有盛水器皿，所述污水处理设备主体的内部活动安装有网篮，所述网篮的内部靠近上端的位置固定安装有握手，所述污水处理设备主体的内表面靠近下端的位置固定安装有第一挡水板，且第一挡水板的一侧固定安装有第二挡水板，所述第二挡水板靠近第一挡水板的一侧外表面固定安装有滤油板，所述第二挡水板的另一侧活动安装有出水阀，所述污水处理设备主体的前端外表面与后端外表面均设置有滑槽，所述横架的上端外表面设置有固定槽，所述出水阀靠近第二挡水板的一侧外表面固定安装有磁块，所述出水阀的下端活动安装有合页，所述横架的一侧外表面固定安装有滑块。
优选的，所述横架通过滑槽与污水处理设备主体活动连接，所述出水口的上方设置有扣手。
优选的，所述出油口的上端外表面活动安装有出油阀，所述出油阀的外表面固定安装有手柄。
优选的，所述出水阀通过磁块与第二挡水板活动连接。
优选的，所述第一挡板的上方固定安装有引流板，所述滤油板的高度小于第二挡水板的高度。
优选的，所述扣手的数量为两组，所述支脚的数量为八组。
与现有技术相比，本实用新型具有如下有益效果：该用于厨房的生活污水处理设备，通过设置的横架，能增加本设备的多用性，方便操作者使用，通过设置的出水阀，能较好的将水中的动植物油分离出来，有效的提高了进入下水管道的水质，减轻了城市治污的负担，通过设置的盛水器皿，能够收集初步处理过的污水，做到水的重复利用，整个装置简单，操作方便，使用的效果相对于传统方式更好。
