申请日2018.05.24
公开(公告)日2019.05.24
IPC分类号C02F9/08
摘要
本实用新型公开了一种复合式废水废液消解消毒处理装置,包括蓄水箱,所述蓄水箱的上端设置有加压机构,所述外壳的左右两端均开设有通孔,所述通孔内部设置有螺杆,所述螺杆的中部设置有连接环,所述齿轮通过传动链条与齿套传动连接,所述外圈固定套通过转子与齿套转动连接,所述齿轮与电机转动连接,所述螺杆的下端设置有转轴,所述转轴与轴承转动连接,所述轴承下端与加圧板固定连接,所述蓄水箱的下端通过管道一与喷头连接,所述喷头设置于处理箱的内部,所述处理箱的内部通过支撑块固定连接有紫外线灯管,所述处理箱的左端通过管道二连接有臭氧箱,所述处理箱的右端固定连接有冷凝管。该装置,工作稳定,可以加快消毒消解的进程。
权利要求书

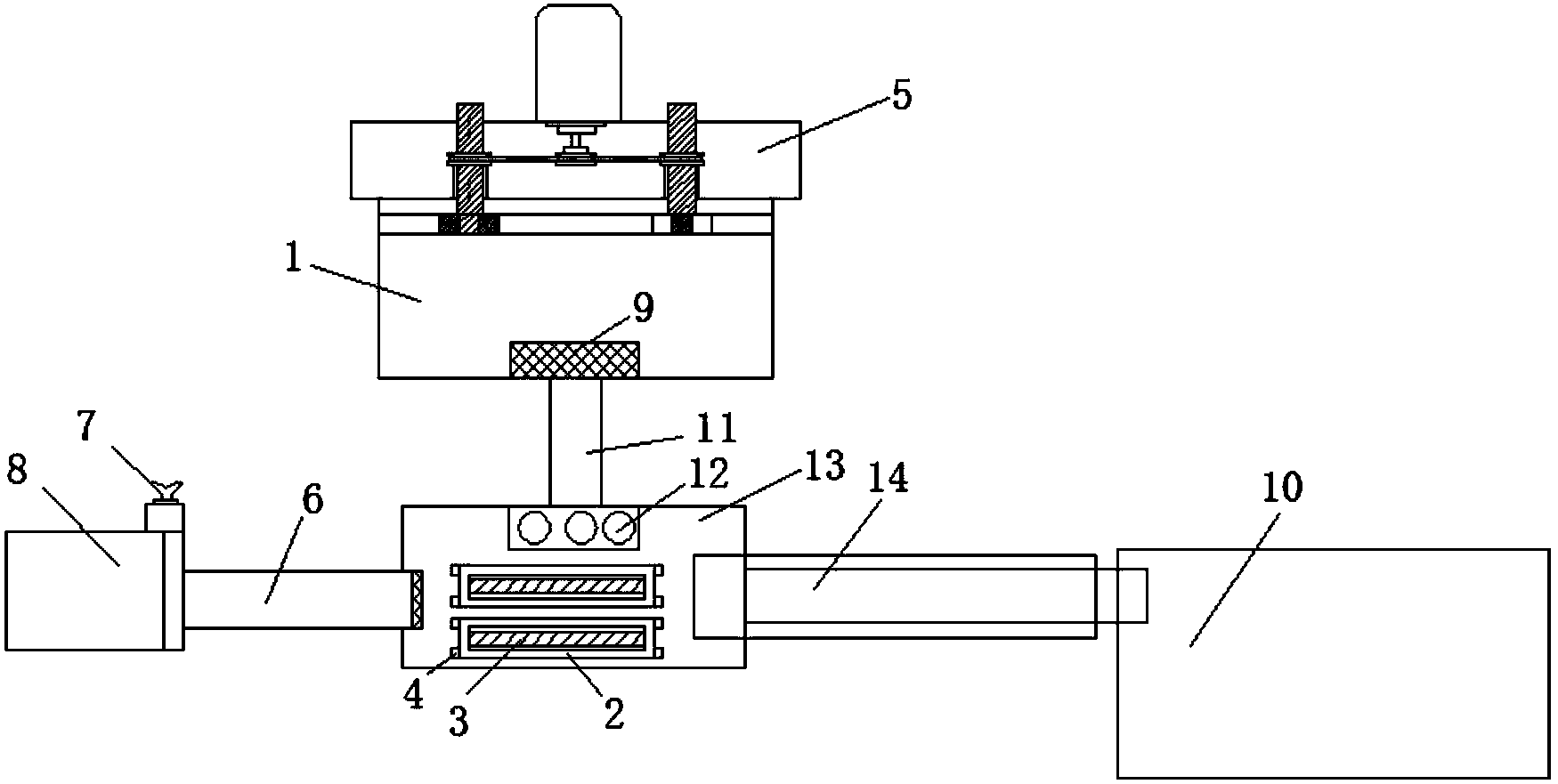

1.一种复合式废水废液消解消毒处理装置,包括蓄水箱(1),其特征在于:所述蓄水箱(1)的上端设置有加压机构(5),所述加压机构(5)是由外壳(51)、通孔(52)、螺杆(53)、电机(54)、齿轮(55)、传动链条(56)、连接环(57)、加圧板(58)、轴承(59)构成,所述外壳(51)的左右两端均开设有通孔(52),所述通孔(52)内部设置有螺杆(53),所述螺杆(53)的中部设置有连接环(57),所述连接环(57)是由齿圈(571)、转子(572)、外圈固定套(573)构成,所述齿轮(55)通过传动链条(56)与齿圈(571)传动连接,所述外圈固定套(573)通过转子(572)与齿圈(571)转动连接,所述齿轮(55)与电机(54)转动连接,所述螺杆(53)的下端设置有转轴(531),所述转轴(531)与轴承(59)转动连接,所述轴承(59)下端与加圧板(58)固定连接,所述蓄水箱(1)的下端通过管道一(11)与喷头(12)连接,所述喷头(12)设置于处理箱(13)的内部,所述处理箱(13)的内部通过支撑块(4)固定连接有紫外线灯管(3),所述处理箱(13)的左端通过管道二(6)连接有臭氧箱(8),所述臭氧箱(8)的右端设置有阀门(7),所述处理箱(13)的右端固定连接有冷凝管(14),所述冷凝管(14)的右端设置有储水池(10)。
2.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述连接环(57)的外圈固定套(573)通过支架固定连接与外壳(51)的内部。
3.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述齿圈(571)的内侧设置有螺纹(15),所述齿圈(571)通过螺纹(15)配合与螺杆(53)转动连接。
4.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述齿圈(571)与齿轮(55)处于同一水平线,且大小相同。
5.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述加圧板(58)的上端对称安装有两个螺杆(53),且加圧板(58)的直径与蓄水箱(1)的直径相等。
6.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述喷头(12)为喷雾喷头或喷油喷头。
7.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述蓄水箱(1)的下端管道一(11)处固定安装有过滤网罩(9)。
8.根据权利要求1所述的复合式废水废液消解消毒处理装置,其特征在于:所述紫外线灯管(3)的外侧设置有保护罩(2)。
说明书
一种复合式废水废液消解消毒处理装置
技术领域
本实用新型属于废水处理技术领域,具体涉及一种复合式废水废液消解消毒处理装置。
背景技术
随着水污染的日益严重,对各种污水进行经济有效的处理势在必行。目前全球范围内已有数以万计的污水处理厂正在运行,且随着环境意识与环保要求的提高必将有更多的污水厂行将建设。污水生物处理以高效低耗的突出优点被广泛用于污水处理,以活性污泥和生物膜为代表的污水生物处理工艺在水污染治理方面已取得了巨大成功。然而,现有的污水生物处理工艺并不完善。目前在水中有机物和微生物处理技术方面臭氧和紫外线照射的方法实现简单而且快捷,因此常被用于各类医疗卫生、食品、养殖和日常需要消毒和杀菌的场合,在各类水质的深度处理方面也有广泛应用。
目前在市面上比较常见的废水废液消解消毒处理装置,基本也都是使用了臭氧和紫外线照射配合实现杀菌消毒,直接水和臭氧接触紫外线照射,杀菌消毒的时间过于漫长,所以现在一般使用了喷头雾化在进行处理,大大加快了消毒的进程,但是由于喷头内水压的不足导致雾化不彻底,臭氧和紫外线接触不够全面,限制了消毒杀菌工作的进程,所以需要一种可以提供足够水压的复合式废水废液消解消毒处理装置投入使用。
实用新型内容
本实用新型的目的在于提供一种复合式废水废液消解消毒处理装置,以解决上述背景技术中提出的问题。
为实现上述目的,本实用新型提供如下技术方案:一种复合式废水废液消解消毒处理装置,包括蓄水箱,所述蓄水箱的上端设置有加压机构,所述加压机构是由外壳、通孔、螺杆、电机、齿轮、传动链条、连接环、加圧板、轴承构成,所述外壳的左右两端均开设有通孔,所述通孔内部设置有螺杆,所述螺杆的中部设置有连接环,所述连接环是由齿圈、转子、外圈固定套构成,所述齿轮通过传动链条与齿圈传动连接,所述外圈固定套通过转子与齿圈转动连接,所述齿轮与电机转动连接,所述螺杆的下端设置有转轴,所述转轴与轴承转动连接,所述轴承下端与加圧板固定连接,所述蓄水箱的下端通过管道一与喷头连接,所述喷头设置于处理箱的内部,所述处理箱的内部通过支撑块固定连接有紫外线灯管,所述处理箱的左端通过管道二连接有臭氧箱,所述臭氧箱的右端设置有阀门,所述处理箱的右端固定连接有冷凝管,所述冷凝管的右端设置有储水池。
优选的,所述连接环的外圈固定套通过支架固定连接与外壳的内部。
优选的,所述齿圈的内侧设置有螺纹,所述齿圈通过螺纹配合与螺杆转动连接。
优选的,所述齿圈与齿轮处于同一水平线,且大小相同。
优选的,所述加圧板的上端对称安装有两个螺杆,且加圧板的直径与蓄水箱1直径相等。
优选的,所述喷头为喷雾喷头或喷油喷头。
优选的,所述蓄水箱的下端管道一处固定安装有过滤网罩。
优选的,所述紫外线灯管的外侧设置有保护罩。
本实用新型的技术效果和优点:该复合式废水废液消解消毒处理装置,在蓄水池的上端设置了加压机构,通过在外壳最上端的电机,带动齿轮转动,齿轮通过传动链条带动齿圈转动,齿圈内部设置了有螺纹,螺纹与螺杆外侧额螺纹相配合,通过螺纹连接,齿圈转动使得螺杆在其中转动旋转下降,同时在螺杆的下端通过轴承固定连接有加圧板,加圧板随着螺杆的下降开始下压,所以蓄水池中的压力逐渐的开始上升,蓄水池中的液体通过通道一到达喷头,经过喷头的喷射造成雾化效果,在加圧板上设置了双螺杆的结构,使得加圧板的下降运动更加平稳,压力上升的更加稳定,雾化的更彻底,进入处理箱中后和臭氧与紫外线的接触更加全面所以,消毒消解的效果大大加强,推进了反应进程。
