申请日2018.05.23
公开(公告)日2019.03.29
IPC分类号C02F9/10
摘要
本实用新型涉及布料加工过程中的废水处理系统，更具体地说，它涉及一种碱减量机废水回收系统。其技术方案要点是包括依次连接的回收管路、过滤器、蒸发罐、冷凝器和储水罐，回收管路一端分别与碱减量机的碱液槽和水洗槽连接，回收管路另一端与过滤器远离蒸发罐端连接，过滤器设于蒸发罐上端开设的入水口，碱减量机产生的废水通过回收管路回收，由过滤器对废水中的杂质进行物理过滤后回收至蒸发罐内，蒸发罐蒸发产生水蒸气，水蒸气经由冷凝器冷却后流入至出水罐内，进而实现水资源的回收利用，从而减少水资源的浪费。
权利要求书
1.一种碱减量机废水回收系统，其特征是：包括依次连接的回收管路(1)、过滤器(2)、蒸发罐(3)、冷凝器(4)和储水罐(5)，回收管路(1)一端分别与碱减量机的碱液槽和水洗槽连接，回收管路(1)另一端与过滤器(2)远离蒸发罐(3)端连接，过滤器(2)设于蒸发罐(3)上端开设的入水口。
2.根据权利要求1所述的一种碱减量机废水回收系统，其特征是：所述过滤器(2)包括方形的连接管(21)和活动式插接于连接管(21)的过滤组件，连接管(21)开设有安装孔(211)，过滤组件活动式插接于安装孔(211)，过滤组件包括固定块(221)和过滤框(222)，固定块(221)设于过滤框(222)上端，过滤组件插接于安装孔(211)时，过滤框(222)隔挡在连接管(21)内部的废水通道。
3.根据权利要求2所述的一种碱减量机废水回收系统，其特征是：所述固定块(221)设有两组对称设置的限位组件以及用于同时解锁两组限位组件的解锁组件;
限位组件包括沿废水流向滑插于固定块(221)的限位块(61)以及设于限位块(61)与固定块(221)之间的压缩弹簧(62)，安装孔(211)沿废水流向的两端开设有与两组限位组件的限位块(61)相匹配的限位孔(212);
解锁组件包括两个分别与两组限位组件的限位块(61)远离限位孔(212)端连接的连接绳(71)以及设于两个连接绳(71)之间的解锁块(72)，解锁块(72)位于固定块(221)上方。
4.根据权利要求3所述的一种碱减量机废水回收系统，其特征是：所述安装孔(211)为沉头孔结构，安装孔(211)包括中心线共线的盲孔部分和通孔部分，盲孔部分尺寸大于通孔部分，通孔部分贯穿至连接管(21)内部;固定块(221)尺寸大于过滤框(222)，固定块(221)与安装孔(211)的盲孔部分相匹配，过滤框(222)与安装孔(211)的通孔部分相匹配。
5.根据权利要求4所述的一种碱减量机废水回收系统，其特征是：所述固定块(221)与安装孔(211)抵触的下端面和/或安装孔(211)与固定块(221)下端面抵触的端面设有密封条(8)。
6.根据权利要求3所述的一种碱减量机废水回收系统，其特征是：所述固定块(221)上端面开设有容纳槽(2212)，限位块(61)与限位孔(212)配合限位时，解锁块(72)位于容纳槽(2212)内且解锁块(72)上端面不高于固定块(221)下端面。
7.根据权利要求6所述的一种碱减量机废水回收系统，其特征是：所述解锁块(72)开设有贯穿的拉手孔(721)。
8.根据权利要求2-7任意一项所述的一种碱减量机废水回收系统，其特征是：所述过滤框(222)开设有若干容纳腔(2222)，且容纳腔(2222)侧端为开口设置，容纳腔(2222)用于活动式安装过滤网或过滤膜。
说明书
一种碱减量机废水回收系统
技术领域
本实用新型涉及布料加工过程中的废水处理系统，更具体地说，它涉及一种碱减量机废水回收系统。
背景技术
碱减量工艺，是指利用浓碱液对涤纶织物中的大分子脂键进行水解、腐蚀,促使纤维织物组织松弛减轻织物重量,从而达到织物真丝感的一种生产工艺。碱减量机是对应碱减量工艺的设备，待加工的布料先侵泡碱液，随后用高温烘炉进行烘烤，最后水洗。
现有的碱减量机无论是碱液槽还是水洗槽均需要消费大量的水资源，在使用过程中产生大量的碱液废水以及水洗后的废水，若不对废水回收利用，会造成水资源的大量浪费。
实用新型内容
本实用新型的目的是提供一种碱减量机废水回收系统，达到对碱减量机产生的废水进行回收利用，减少水资源的浪费的目的。
本实用新型的上述技术目的是通过以下技术方案得以实现的：一种碱减量机废水回收系统，包括依次连接的回收管路、过滤器、蒸发罐、冷凝器和储水罐，回收管路一端分别与碱减量机的碱液槽和水洗槽连接，回收管路另一端与过滤器远离蒸发罐端连接，过滤器设于蒸发罐上端开设的入水口。
通过采用上述技术方案，碱减量机产生的废水通过回收管路回收，由过滤器对废水中的杂质进行物理过滤后回收至蒸发罐内，蒸发罐蒸发产生水蒸气，水蒸气经由冷凝器冷却后流入至出水罐内，进而实现水资源的回收利用，从而减少水资源的浪费。

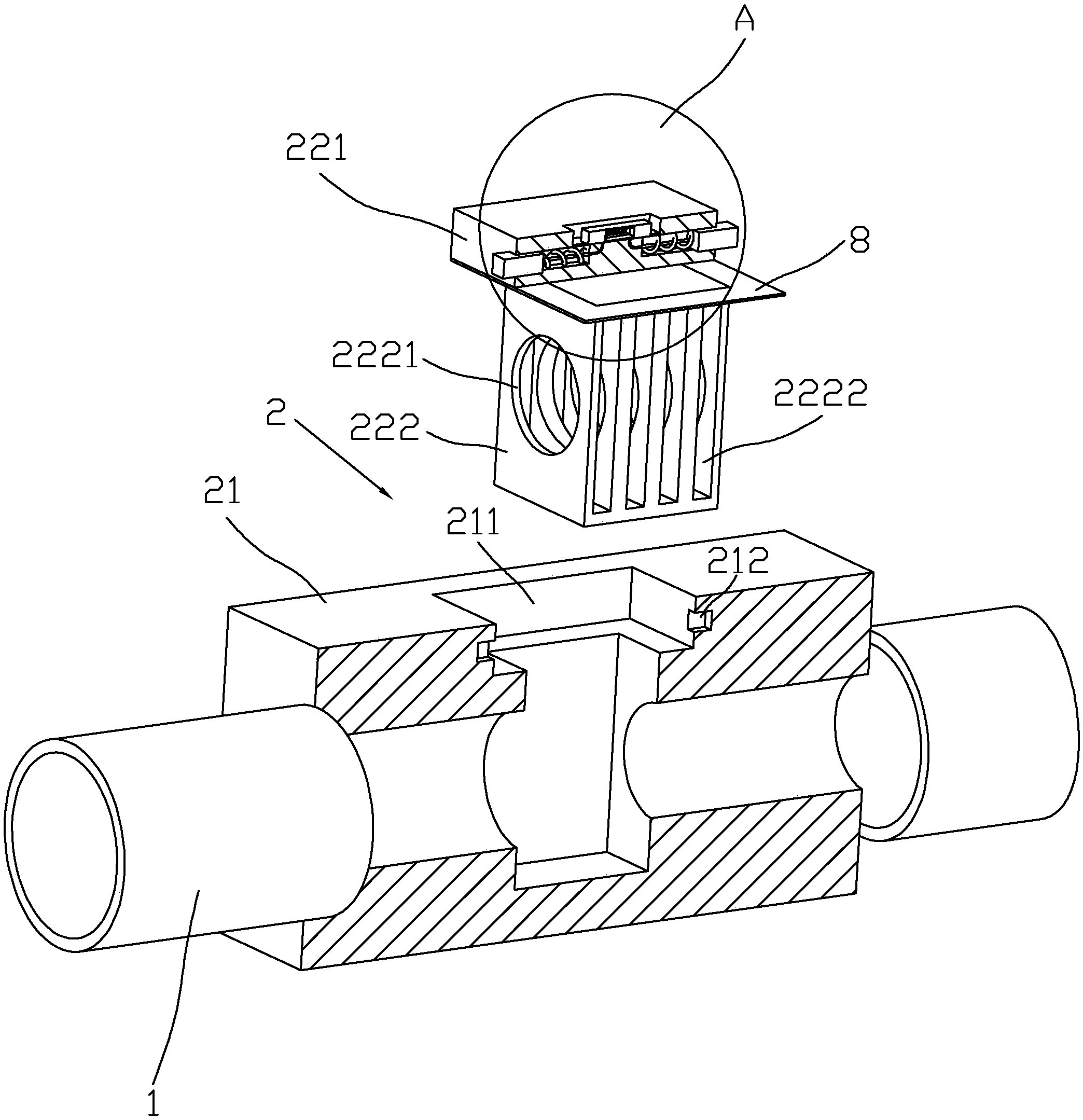

优选的，所述过滤器包括方形的连接管和活动式插接于连接管的过滤组件，连接管开设有安装孔，过滤组件活动式插接于安装孔，过滤组件包括固定块和过滤框，固定块设于过滤框上端，过滤组件插接于安装孔时，过滤框隔挡在连接管内部的废水通道。
通过采用上述技术方案，过滤组件对废水中的杂质起隔挡过滤作用，过滤组件活动式安装，便于拆卸，便于定时拆下清洗杂质，进而更好地保证过滤效果。
优选的，所述固定块设有两组对称设置的限位组件以及用于同时解锁两组限位组件的解锁组件;
限位组件包括沿废水流向滑插于固定块的限位块以及设于限位块与固定块之间的压缩弹簧，安装孔沿废水流向的两端开设有与两组限位组件的限位块相匹配的限位孔;
解锁组件包括两个分别与两组限位组件的限位块远离限位孔端连接的连接绳以及设于两个连接绳之间的解锁块，解锁块位于固定块上方。
通过采用上述技术方案，在安装时，通过解锁块拉动两个连接绳，进而使得两个限位块朝向固定块内移动收起，在限位块与限位孔对齐时，松开解锁块，压缩弹簧驱动限位块插入限位孔实现限位;在拆卸时，通过解锁块拉动两个绳，使得连接绳拉动限位块实现限位块与限位孔之间的解锁，进而实现过滤组件的拆下，便于清洗和更换过滤框。
优选的，所述安装孔为沉头孔结构，安装孔包括中心线共线的盲孔部分和通孔部分，盲孔部分尺寸大于通孔部分，通孔部分贯穿至连接管内部;固定块尺寸大于过滤框，固定块与安装孔的盲孔部分相匹配，过滤框与安装孔的通孔部分相匹配。
通过采用上述技术方案，便于在安装时更好地使限位块和限位孔对齐，进而便于安装和拆卸。
优选的，所述固定块与安装孔抵触的下端面和/或安装孔与固定块下端面抵触的端面设有密封条。
通过采用上述技术方案，密封条有效地增加密封效果，防止废水从安装孔溢出。
优选的，所述固定块上端面开设有容纳槽，限位块与限位孔配合限位时，解锁块位于容纳槽内且解锁块上端面不高于固定块下端面。
通过采用上述技术方案，解锁块置于容纳槽内，有效地减少整体的占位空间。
优选的，所述解锁块开设有贯穿的拉手孔。
通过采用上述技术方案，通过拉手孔，便于带动解锁块从容纳槽内向上移动。
优选的，所述过滤框开设有若干容纳腔，且容纳腔侧端为开口设置，容纳腔用于活动式安装过滤网或过滤膜。
通过采用上述技术方案，过滤框可安装若干不同规格的过滤网和/或过滤膜，有效地提高过滤效果，容纳腔内过滤网或过滤膜的安装为活动式安装，便于拆卸清洗以及在损坏后更换。
综上所述，本实用新型具有以下有益效果：
一、碱减量机产生的废水通过回收管路回收，由过滤器对废水中的杂质进行物理过滤后回收至蒸发罐内，蒸发罐蒸发产生水蒸气，水蒸气经由冷凝器冷却后流入至出水罐内，进而实现水资源的回收利用，从而减少水资源的浪费;
二、过滤组件对废水中的杂质起隔挡过滤作用，过滤组件活动式安装，便于拆卸，便于定时拆下清洗杂质，进而更好地保证过滤效果;
三、解锁块置于容纳槽内，有效地减少整体的占位空间;
四、过滤框可安装若干不同规格的过滤网和/或过滤膜，有效地提高过滤效果，容纳腔内过滤网或过滤膜的安装为活动式安装，便于拆卸清洗以及在损坏后更换。
