申请日2018.05.22
公开(公告)日2019.01.22
IPC分类号C02F1/00
摘要
本实用新型涉及污水处理技术领域，且公开了一种新型印染设备用污水处理装置，包括污水处理器，所述污水处理器的底部固定安装有支撑腿，所述支撑腿的数量为六个，六个所述支撑腿均匀分布在污水处理器的底部，所述污水处理器的左侧固定连通有进水管，所述污水处理器的右侧固定连通有出水管，所述出水管的顶部固定安装有观察口，所述观察口的数量为两个。该新型印染设备用污水处理装置，通过四个连接杆将固定环固定在污水处理器上，使得固定环固定支撑杆的位置，而折叠杆利用固定转轴连接在支撑杆上，再配合半圆环和定位半环接触，使定位杆与凹槽接触，使得固定折叠杆的位置固定，从而使工作人员通过固定杆进行攀爬。
权利要求书

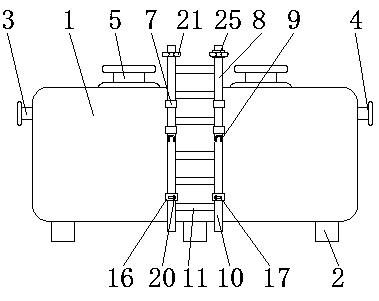

1.一种新型印染设备用污水处理装置，包括污水处理器(1)，其特征在于：所述污水处理器(1)的底部固定安装有支撑腿(2)，所述支撑腿(2)的数量为六个，六个所述支撑腿(2)均匀分布在污水处理器(1)的底部，所述污水处理器(1)的左侧固定连通有进水管(3)，所述污水处理器(1)的右侧固定连通有出水管(4)，所述出水管(4)的顶部固定安装有观察口(5)，所述观察口(5)的数量为两个，且两个观察口(5)均匀分布在污水处理器(1)的顶部，所述污水处理器(1)的正面固定安装有连接杆(6)，所述连接杆(6)的数量为四个，所述连接杆(6)远离污水处理器(1)的一端固定安装有固定环(7)，两个所述固定环(7)的内侧固定套接有支撑杆(8)，所述支撑杆(8)的底部固定安装有固定转轴(9)，所述固定转轴(9)的外表面活动套接有折叠杆(10)，两个所述支撑杆(8)和两个折叠杆(10)之间均固定安装有固定杆(11)。
2.根据权利要求1所述的一种新型印染设备用污水处理装置，其特征在于：所述污水处理器(1)的正面固定安装有连接块(12)，所述连接块(12)的另一端固定安装有半圆环(13)，所述半圆环(13)的内侧与折叠杆(10)是外表面活动连接，所述半圆环(13)的一端开设有凹槽(14)。
3.根据权利要求2所述的一种新型印染设备用污水处理装置，其特征在于：所述半圆环(13)远离凹槽(14)的一端固定安装有连接转轴(15)，所述连接转轴(15)的外表面活动套接有定位半环(16)，所述定位半环(16)远离连接转轴(15)的一端开设有定位槽(17)，所述定位半环(16)的外表面开设有连接槽(18)。
4.根据权利要求3所述的一种新型印染设备用污水处理装置，其特征在于：所述定位槽(17)的内部活动套接有定位杆(19)，所述定位杆(19)的一端通过定位槽(17)与凹槽(14)的内部活动套接，所述定位杆(19)的外表面固定安装有调节杆(20)，所述调节杆(20)的一端通过连接槽(18)延伸至定位半环(16)的外侧。
5.根据权利要求1所述的一种新型印染设备用污水处理装置，其特征在于：所述支撑杆(8)的顶端固定套接有定位环(21)，所述定位环(21)的外表面固定安装有固定块(22)，所述固定块(22)的中部固定套接有滑动杆(23)，所述滑动杆(23)的外表面活动套接有固定弹簧(24)。
6.根据权利要求5所述的一种新型印染设备用污水处理装置，其特征在于：所述固定弹簧(24)的一端固定连接有固定件(25)，所述固定件(25)的顶部开设有调节孔(26)，所述固定件(25)的顶部通过调节孔(26)与滑动杆(23)的外表面活动套接，所述固定件(25)之间通过定位转轴(27)活动连接。
说明书
一种新型印染设备用污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种新型印染设备用污水处理装置。
背景技术
印染设备又称之为染整，是一种加工方式，也是前处理，染色，印花，后整理，洗水等的总称，本科的染整专业现在已经并入轻化工程专业，早在六、七千年前的新石器时代，我们的祖先就能够用赤铁矿粉末将麻布染成红色，现在通过印染设备从而完成印染过程，但是现在在印染的过程中会产生大量的污水，而一些工业会对污水进行集中处理后排放，因此污水处理装置对于一些工厂格外重要。
但是现有的污水处理装置体积过于庞大，要查看污水处理装置内部时，需要爬上污水处理装置上才能了解污水处理情况，而污水处理装置上没有梯子，往往需要操作人员携带梯子，使得功能上存在缺陷。
实用新型内容
解决的技术问题
针对现有技术的不足，本实用新型提供了一种新型印染设备用污水处理装置，具备便于攀登和梯子便于折叠等优点，解决了现有的污水处理装置体积过于庞大，要查看污水处理装置内部时，需要爬上污水处理装置上才能了解污水处理情况，而污水处理装置上没有梯子，往往需要操作人员携带梯子，使得功能上存在缺陷的问题。
技术方案
为实现上述便于攀登和梯子便于折叠目的，本实用新型提供如下技术方案：一种新型印染设备用污水处理装置，包括污水处理器，所述污水处理器的底部固定安装有支撑腿，所述支撑腿的数量为六个，六个所述支撑腿均匀分布在污水处理器的底部，所述污水处理器的左侧固定连通有进水管，所述污水处理器的右侧固定连通有出水管，所述出水管的顶部固定安装有观察口，所述观察口的数量为两个，且两个观察口均匀分布在污水处理器的顶部，所述污水处理器的正面固定安装有连接杆，所述连接杆的数量为四个，所述连接杆远离污水处理器的一端固定安装有固定环，两个所述固定环的内侧固定套接有支撑杆，所述支撑杆的底部固定安装有固定转轴，所述固定转轴的外表面活动套接有折叠杆，两个所述支撑杆和两个折叠杆之间均固定安装有固定杆。
优选的，所述污水处理器的正面固定安装有连接块，所述连接块的另一端固定安装有半圆环，所述半圆环的内侧与折叠杆是外表面活动连接，所述半圆环的一端开设有凹槽。
优选的，所述半圆环远离凹槽的一端固定安装有连接转轴，所述连接转轴的外表面活动套接有定位半环，所述定位半环远离连接转轴的一端开设有定位槽，所述定位半环的外表面开设有连接槽。
优选的，所述定位槽的内部活动套接有定位杆，所述定位杆的一端通过定位槽与凹槽的内部活动套接，所述定位杆的外表面固定安装有调节杆，所述调节杆的一端通过连接槽延伸至定位半环的外侧。
优选的，所述支撑杆的顶端固定套接有定位环，所述定位环的外表面固定安装有固定块，所述固定块的中部固定套接有滑动杆，所述滑动杆的外表面活动套接有固定弹簧。
优选的，所述固定弹簧的一端固定连接有固定件，所述固定件的顶部开设有调节孔，所述固定件的顶部通过调节孔与滑动杆的外表面活动套接，所述固定件之间通过定位转轴活动连接。
有益效果
与现有技术相比，本实用新型提供了一种新型印染设备用污水处理装置，具备以下有益效果：
1、该新型印染设备用污水处理装置，通过四个连接杆将固定环固定在污水处理器上，使得固定环固定支撑杆的位置，而折叠杆利用固定转轴连接在支撑杆上，再配合半圆环和定位半环接触，使定位杆与凹槽接触，使得固定折叠杆的位置固定，从而使工作人员通过固定杆进行攀爬。
2、该新型印染设备用污水处理装置，通过固定转轴使得折叠杆便于折叠，而支撑杆上的定位环通过固定块与滑动块连接，使得固定件在固定弹簧的作用下相互靠近，从而便于固定折叠杆，配合调节孔，使得固定件便于移动，从而达到固定折叠杆的作用。
