申请日2018.05.21
公开(公告)日2019.01.18
IPC分类号C02F9/02
摘要
本实用新型公开了一种陶瓷膜高温凝结水处理装置，包括罐体、进水管、安装板、槽体、陶瓷膜、阀门、水泵一、出水管、碳纤维过滤罐、连接块、限位杆、弹簧一、凸块、连接杆和滑块。本产品中可以直接通入高温凝结水，不需要对高温凝结水进行换热降温，减小高温凝结水中热量的损失，且完全处理后的凝结水直接通入锅炉，节水节能，安全环保;且初步处理的高温凝结水从槽体中溢出，从而可以减小高温高温凝结水随陶瓷膜的冲击力，提高陶瓷膜的使用寿命，在装置运行时，陶瓷膜会受到向下的冲击力，从而推动陶瓷膜向下运动，通过弹簧一的形变可以吸收部分冲击力，从而进一步减小陶瓷膜所受到的冲击力，进一步提高陶瓷膜的使用寿命。
权利要求书

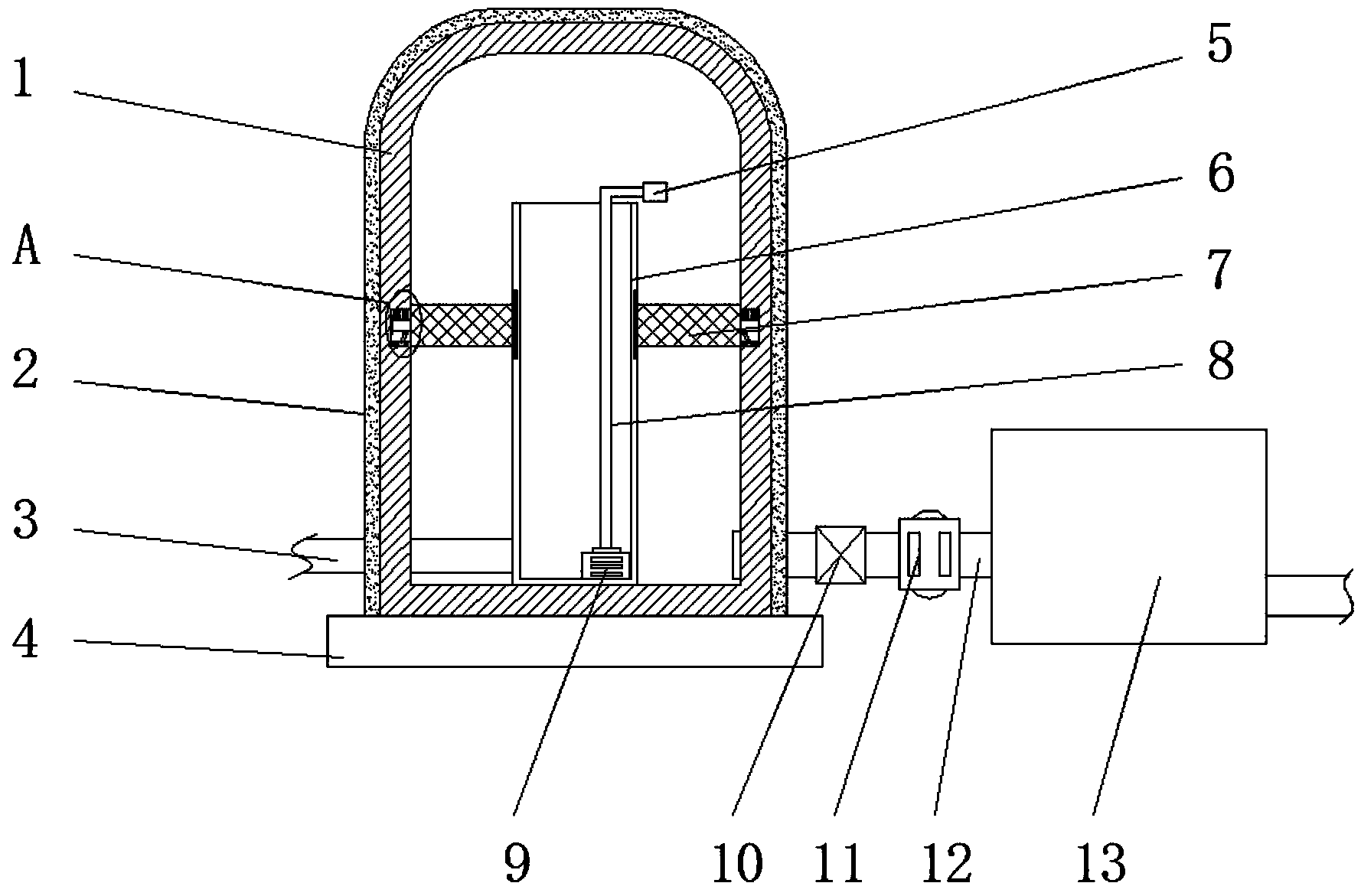

1.一种陶瓷膜高温凝结水处理装置，包括罐体(1)、进水管(3)、安装板(4)、槽体(6)、陶瓷膜(7)、阀门(10)、水泵一(11)、出水管(12)、碳纤维过滤罐(13)、连接块(15)、限位杆(16)、弹簧一(17)、凸块(18)、连接杆(19)和滑块(20)，其特征在于，所述安装板(4)的上表面固定连接有罐体(1)，罐体(1)的内底壁固定连接有上端开口的圆柱形槽体(6)，槽体(6)的底部连接有进水管(3)，进水管(3)延伸到罐体(1)的外部，且槽体(6)贯穿陶瓷膜(7)，陶瓷膜(7)与槽体(6)滑动连接，且槽体(6)的上端开口位于陶瓷膜(7)的上方;所述陶瓷膜(7)与槽体(6)的连接处安装有用于密封的橡胶垫，且陶瓷膜(7)的侧面固定连接有两个相互对称的连接块(15)，连接块(15)滑动连接在罐体(1)内壁开设的滑槽内，且连接块(15)与滑槽内壁的连接处也安装有用于密封的橡胶垫;所述连接块(15)的下表面固定连接有凸块(18)，凸块(18)转动连接连接杆(19)的一端，连接杆(19)的另一端转动连接有滑块(20)，滑块(20)与限位杆(16)滑动连接，所述限位杆(16)贯穿滑块(20)，且限位杆(16)的一端与罐体(1)的内壁固定连接，限位杆(16)的另一端固定来接有挡块，并且限位杆(16)串有弹簧一(17)，弹簧一(17)的一端与滑块(20)连接，弹簧一(17)的另一端与罐体(1)的内壁连接;且罐体(1)的底部连接出水管(12)的一端，出水管(12)的另一端与碳纤维过滤罐(13)连接，且出水管(12)上安装有阀门(10)和水泵一(11)。
2.根据权利要求1所述的一种陶瓷膜高温凝结水处理装置，其特征在于，所述槽体(6)的内底壁安装有水泵二(9)，水泵二(9)的出水口连接导流管(8)的一端，导流管(8)的另一端连接有出水口(5)，且出水口(5)位于陶瓷膜(7)的正上方。
3.根据权利要求1所述的一种陶瓷膜高温凝结水处理装置，其特征在于，所述连接块(15)的上表面通过两个相互平行的弹簧二(14)与滑槽的上端内壁连接。
4.根据权利要求1所述的一种陶瓷膜高温凝结水处理装置，其特征在于，所述罐体(1)的外表面包裹有保温层(2)。
5.根据权利要求1所述的一种陶瓷膜高温凝结水处理装置，其特征在于，所述罐体(1)开设有检修门，且检修门上开设有观察窗，观察窗内安装有透明隔板。
说明书
一种陶瓷膜高温凝结水处理装置
技术领域
本实用新型涉及一种高温凝结水处理装置，具体是一种陶瓷膜高温凝结水处理装置。
背景技术
目前，化工、火电等行业广泛使用过热蒸汽作为热动力或者热源使用，过热蒸汽经过功耗和热交换后变成凝结水，其温度在50-99度之间，如果未收污染，蒸汽凝结水接近于蒸馏水，但是，大多数企业的蒸汽凝水因管道腐蚀、物料泄露、管理不善等原因存在一定的油类物质、铁等污染物使用不能直接进入锅炉再循环利用，需要高温凝结水处理装置进行处理。现有的高温凝结水处理装置，在处理高温凝结水时，需要先对高温凝结水进行换热降温，高温凝结水进行冷热的交换，使得其热量的损失较大，不够节能，且会造成水资源浪费，影响装置的实用性。
实用新型内容
本实用新型的目的在于提供一种陶瓷膜高温凝结水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种陶瓷膜高温凝结水处理装置，包括罐体、进水管、安装板、槽体、陶瓷膜、阀门、水泵一、出水管、碳纤维过滤罐、连接块、限位杆、弹簧一、凸块、连接杆和滑块，所述安装板的上表面固定连接有罐体，罐体的内底壁固定连接有上端开口的圆柱形槽体，槽体的底部连接有进水管，进水管延伸到罐体的外部，且槽体贯穿陶瓷膜，陶瓷膜与槽体滑动连接，且槽体的上端开口位于陶瓷膜的上方;所述陶瓷膜与槽体的连接处安装有用于密封的橡胶垫，且陶瓷膜的侧面固定连接有两个相互对称的连接块，连接块滑动连接在罐体内壁开设的滑槽内，且连接块与滑槽内壁的连接处也安装有用于密封的橡胶垫;所述连接块的下表面固定连接有凸块，凸块转动连接连接杆的一端，连接杆的另一端转动连接有滑块，滑块与限位杆滑动连接，所述限位杆贯穿滑块，且限位杆的一端与罐体的内壁固定连接，限位杆的另一端固定来接有挡块，并且限位杆串有弹簧一，弹簧一的一端与滑块连接，弹簧一的另一端与罐体的内壁连接;且罐体的底部连接出水管的一端，出水管的另一端与碳纤维过滤罐连接，且出水管上安装有阀门和水泵一。
作为本实用新型进一步的方案：所述槽体的内底壁安装有水泵二，水泵二的出水口连接导流管的一端，导流管的另一端连接有出水口，且出水口位于陶瓷膜的正上方。
作为本实用新型进一步的方案：所述连接块的上表面通过两个相互平行的弹簧二与滑槽的上端内壁连接。
作为本实用新型进一步的方案：所述罐体的外表面包裹有保温层。
作为本实用新型进一步的方案：所述罐体开设有检修门，且检修门上开设有观察窗，观察窗内安装有透明隔板。
与现有技术相比，本实用新型的有益效果是：本产品采用多层处理的方式，从而可以提高高温凝结水的处理质量，提高装置的实用性;本产品中可以直接通入高温凝结水，不需要对高温凝结水进行换热降温，减小高温凝结水中热量的损失，且完全处理后的凝结水直接通入锅炉，节水节能，安全环保，提高装置的实用性;且初步处理的高温凝结水从槽体中溢出，从而可以减小高温高温凝结水随陶瓷膜的冲击力，提高陶瓷膜的使用寿命，在装置运行时，陶瓷膜会受到向下的冲击力，从而推动陶瓷膜向下运动，通过弹簧一的形变可以吸收部分冲击力，从而进一步减小陶瓷膜所受到的冲击力，进一步提高陶瓷膜的使用寿命。
