申请日2019.03.22
公开(公告)日2019.05.10
IPC分类号B01D53/02; B01D5/00; B01D53/18; B01D53/14; B01D46/02; B01J20/22; C01B32/50
摘要
本发明首先提供一种用白酒污泥回收水泥窑烟气中CO2的方法及系统，该方法包括如下步骤：步骤一：先将白酒污泥放入脱附容器内，然后将水泥窑窑尾烟气通入到脱附容器中，浸提30～60min，产生有机混合烟气;步骤二：将所述有机混合烟气进行冷凝，冷凝过程中有机混合烟气中的CO2溶解在有机废液中;步骤三：将溶解有CO2的有机废液进行加热以分离出其中的CO2并收集。本发明工艺简单，适用范围广，对于水泥窑窑尾烟气中的CO2有较强的回收能力和较高的回收效率，同时能脱附白酒污泥中的有机酸、酯类、醇类，实现以污治污;另外本发明CO2回收成本低，具有良好的经济效益和环境效益。
权利要求书
1.一种用白酒污泥回收水泥窑烟气中CO2的方法，其特征在于，包括如下步骤：
步骤一：先将白酒污泥放入脱附容器内，然后将水泥窑窑尾烟气通入到脱附容器中，浸提30～60min，以使得白酒污泥的中的有机酸、醇类、酯类等有机物进行热脱附，产生有机混合烟气;
步骤二：将所述有机混合烟气进行冷凝，冷凝过程中有机混合烟气中的CO2溶解在有机废液中，脱除CO2后的洁净烟气进入窑尾烟囱排出;
步骤三：将溶解有CO2的有机废液进行加热以分离出其中的CO2，同时将分离出的CO2通过富集容器进行收集，脱除CO2的有机废液再进行相关安全处置。
2.根据权利要求1所述的一种用白酒污泥回收水泥窑烟气中CO2的方法，其特征在于：步骤一中所述水泥窑窑尾烟气的温度为70～180℃。
3.根据权利要求1所述的一种用白酒污泥回收水泥窑烟气中CO2的方法，其特征在于：步骤一中所述白酒污泥的含水率为60～90%。
4.根据权利要求1或2或3所述的一种用白酒污泥回收水泥窑烟气中CO2的方法，其特征在于：步骤二中所述冷凝的温度范围为0～40℃。
5.根据权利要求1或2或3所述的一种用白酒污泥回收水泥窑烟气中CO2的方法，其特征在于：步骤三中所述加热的温度范围为41～70℃。
6.一种用白酒污泥回收水泥窑烟气中CO2的系统，包括水泥窑尾袋收尘器、窑尾烟囱，其特征在于：还包括CO2富集容器、白酒污泥脱附容器、冷凝器、加热器;所述白酒污泥脱附容器上设有白酒污泥进口、水泥窑尾烟气进口、有机混合烟气出口;所述冷凝器上设有有机混合烟气进口、洁净烟气出口、CO2有机废液出口;所述加热器设有CO2有机废液进口、CO2出口、有机废液出口;所述水泥窑尾袋收尘器的出口连接白酒污泥脱附容器上的水泥窑尾烟气进口，白酒污泥脱附容器的有机混合烟气出口连接泠凝器的有机混合烟气进口，冷凝器的洁净烟气出口连接所述窑尾烟囱，冷凝器的CO2有机废液出口连接加热器的CO2有机废液进口，加热器的CO2出口连接CO2富集容器。
7.根据权利要求6所述的一种用白酒污泥回收水泥窑烟气中CO2的系统，其特征在于：所述冷凝器为水冷式冷凝器、空气冷却式冷凝器或蒸发式冷凝器。
8.根据权利要求6所述的一种用白酒污泥回收水泥窑烟气中CO2的系统，其特征在于：所述加热器为红外线加热器或电阻加热器。
说明书
一种用白酒污泥回收水泥窑烟气中CO2的方法及系统
技术领域
本发明涉及水泥窑烟气中CO2的回收技术领域，特别是一种用白酒污泥回收水泥窑烟气中CO2的方法及系统。
背景技术
水泥工业是国民经济中重要的基础产业，属于能源、资源密集型行业，煤炭消费量基数大，也是CO2排放大户;我国水泥产量连续近三十年来居世界第一，CO2排放强度较高;CO2属于温室气体，积累到一定量后会对大气环境造成影响，引起全球变暖，因此CO2减排是保护大气环境的一项重要内容。
对于排出水泥生产线的二氧化碳，采用碳捕捉和封存(CCS)是一种新的二氧化碳回收与减排技术，利用这种技术可以在二氧化碳排入大气前将其收集起来并压缩成液体，并通过管道输送，将其永久封存在地底深处;或通过提纯作为工业用二氧化碳或食品用二氧化碳。然而，水泥行业的二氧化碳排放主要发生在燃料燃烧和石灰石分解煅烧工序中，对于它们的捕捉也需要特殊的、低成本、高效率的碳捕捉技术。
酿酒污泥是酿酒工艺生产中产生的废水经处理后达到排放标准后，将水分排出后剩下的废弃物。酿酒废水的处理并没有形成规模处理，对酿酒污泥的报道和研究也比较少，研究主要集中于对啤酒污泥和白酒污泥的研究。
白酒污泥与城市污泥相比，基本呈中性，含水率相似，由于白酒酿造的原料以农作物粮食为主，所以其污泥有机质含量较高，同时重金属等有毒物质的量极低，资源化利用的可行性与价值较高。此外，白酒污泥富含有机酸、酯类、醇类等，这些物质难以降解，是污染环境的主要诱因。
发明内容
为了克服现有技术的不足，本发明提供了一种用白酒污泥回收水泥窑烟气中CO2的方法及系统，实现了对水泥窑烟气中二氧化钛的高效捕捉收集，同时也解决了白酒污泥所存在的污染问题。
本发明解决其技术问题所采用的技术方案是：
本发明首先提供一种用白酒污泥回收水泥窑烟气中CO2的方法，包括如下步骤：
步骤一：先将白酒污泥放入脱附容器内，然后将水泥窑窑尾烟气通入到脱附容器，浸提30～60min，以使得白酒污泥的中的有机酸、醇类、酯类等有机物进行热脱附，产生有机混合烟气;
步骤二：将所述有机混合烟气进行冷凝，冷凝过程中有机混合烟气中的CO2溶解在有机废液中，脱除CO2后的洁净烟气进入窑尾烟囱排出;
步骤三：将溶解有CO2的有机废液进行加热以分离出其中的CO2，同时将分离出的CO2通过富集容器进行收集，脱除CO2的有机废液再进行相关安全处置。
优选地，步骤一中所述水泥窑窑尾烟气的温度为70～180℃。
优选地，步骤一中所述白酒污泥的含水率为60～90%。
优选地，步骤二中所述冷凝的温度范围为0～40℃。
优选地，步骤三中所述加热的温度范围为41～70℃。

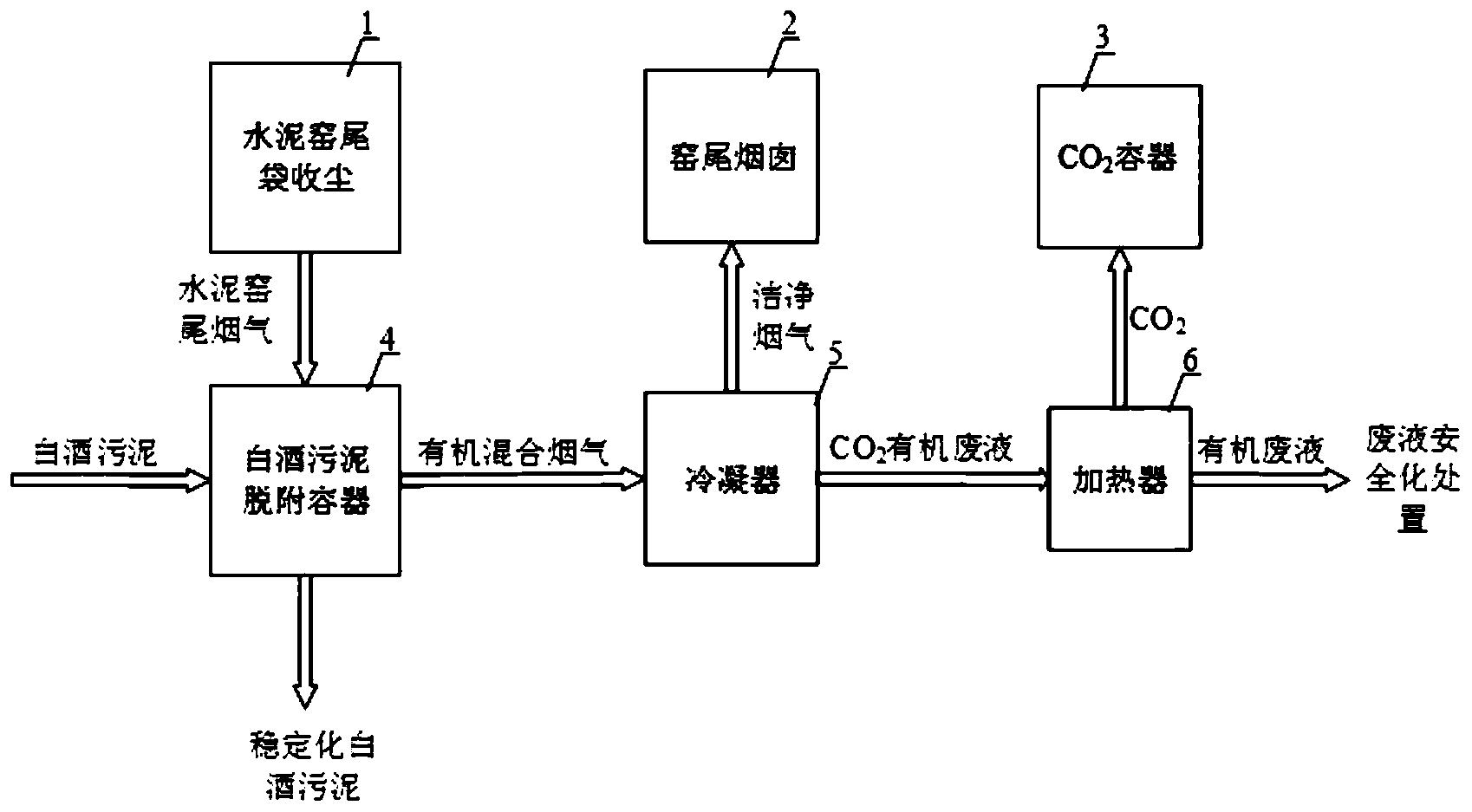

本发明还提供一种用白酒污泥回收水泥窑烟气中CO2的系统，包括水泥窑尾袋收尘器、窑尾烟囱，还包括CO2富集容器、白酒污泥脱附容器、冷凝器、加热器;所述白酒污泥脱附容器上设有白酒污泥进口、水泥窑尾烟气进口、有机混合烟气出口;所述冷凝器上设有有机混合烟气进口、洁净烟气出口、CO2有机废液出口;所述加热器设有CO2有机废液进口、CO2出口、有机废液出口;所述水泥窑尾袋收尘器的出口连接白酒污泥脱附容器上的水泥窑尾烟气进口，白酒污泥脱附容器的有机混合烟气出口连接泠凝器的有机混合烟气进口，冷凝器的洁净烟气出口连接所述窑尾烟囱，冷凝器的CO2有机废液出口连接加热器的CO2有机废液进口，加热器的CO2出口连接CO2富集容器。
优选地，所述冷凝器为水冷式冷凝器、空气冷却式冷凝器或蒸发式冷凝器。
优选地，所述加热器为红外线加热器或电阻加热器。
本发明的积极效果：本发明利用水泥窑窑尾热烟气脱附白酒污泥中的有机酸、酯类、醇类，同时利用脱附的有机酸、酯类、醇类溶解吸收窑尾热烟气中的CO2，在回收CO2的同时，白酒污泥得以稳定化，达到以污治污的目的。本发明工艺简单，适用范围广，对于水泥窑窑尾烟气中的CO2有较强的回收能力和较高的回收效率，在回收水泥窑窑尾烟气CO2的同时，脱附白酒污泥中的有机酸、酯类、醇类，实现以污治污;另外本发明CO2回收成本低，具有良好的经济效益和环境效益。
