申请日2019.07.22
公开(公告)日2019.08.23
IPC分类号B01D29/56; B01D29/64
摘要
本发明涉及废水处理设备技术领域，具体涉及一种便于清理的废水过滤装置，箱体内固定安装有固定板，固定板的下方固定安装有过滤板,固定板上还固定安装有两封闭板，过滤板的底部设有进料口，箱体的底部设有排料口，支撑块内设有竖向的连接通道，支撑块内还设有滤渣分离装置，箱体上设有进水管以及出水管，过滤板的上方设有刮料装置，排料口处设有接料装置;本发明通过将废水从进水管注入箱体并经过滤板过滤后从出水管排出，滤渣堆积在过滤板上，在过滤过程中，通过刮料装置将滤渣刮入进料口并聚集在连接通道内，然后经过滤渣分离装置将滤渣和水分离，最后将滤渣从排料口排入接料装置内，无需人力操作即可在过滤过程中清理滤渣。
权利要求书

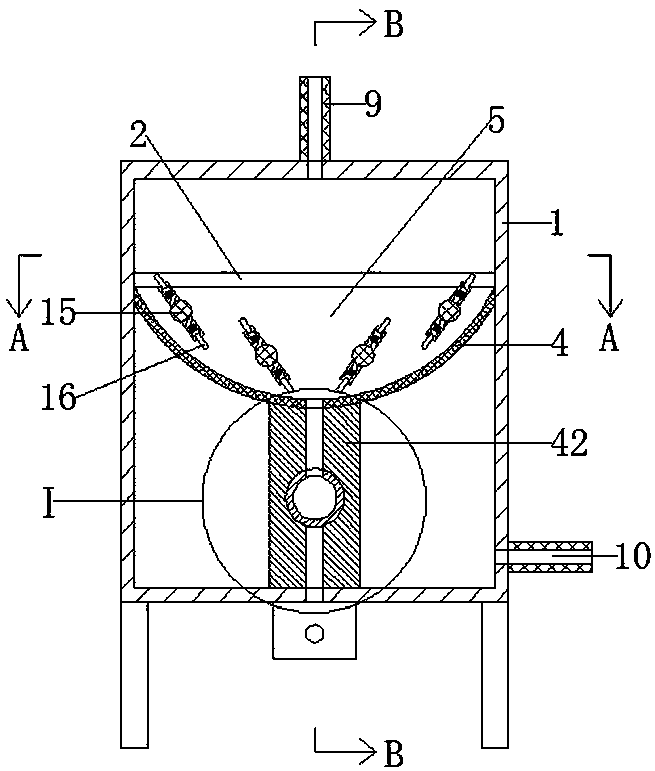

1.一种便于清理的废水过滤装置，其特征在于：包括箱体，所述箱体内固定安装有水平的固定板，所述固定板的下方固定有过滤板，正对所述过滤板的所述固定板上设有通槽，所述过滤板上设有多个均匀分布的过滤孔，所述过滤板呈弧形，所述固定板上还固定安装有将所述过滤板的两端密封的两封闭板;所述过滤板的下方与所述箱体的内腔的底部之间固定安装有一支撑块，所述过滤板的底部设有长条形的进料口，所述箱体的底部与所述进料口位置相对应处设有排料口，所述支撑块内设有竖向的连接通道，所述连接通道将所述进料口与所述排料口连通，所述支撑块内还设有滤渣分离装置;所述箱体上设有位于所述固定板的上方的进水管以及位于所述固定板的下方的出水管;所述过滤板的上方设有刮料装置;所述排料口处设有接料装置。
2.如权利要求1所述的一种便于清理的废水过滤装置，其特征在于：所述进料口沿所述过滤板的长度方向延伸;所述滤渣分离装置包括位于所述支撑块内的通孔，所述通孔的延伸方向与所述进料口的长度方向相同且所述通孔与所述连接通道相连通，所述通孔将所述连接通道分隔为位于上方的第一连接通道和位于下方的第二连接通道，所述通孔内转动安装有将所述连接通道封闭的分离管，所述分离管的两端均延伸至所述支撑块的外侧，所述分离管设有与所述连接通道相匹配的长条形口，所述分离管伸出所述支撑块的部分设有连通所述箱体的内腔与所述分离管的内腔的连通窗口，所述长条形口和所述连通窗口之间设有过滤网;所述箱体上还设有驱动所述分离管转动的驱动装置。
3.如权利要求1所述的一种便于清理的废水过滤装置，其特征在于：所述刮料装置包括多个转动安装在所述封闭板上的转动轴，多个所述转动轴与所述过滤板之间的距离相等，所述转动轴的外侧设有向所述过滤板延伸的刮板，所述箱体上固定安装有驱动所述转动轴的驱动电机。
4.如权利要求1所述的一种便于清理的废水过滤装置，其特征在于：所述接料装置包括设置于所述排料口的下方的接料槽，所述接料槽的相对两侧分别固定安装有卡块，所述箱体的下端面固定安装有与两个所述卡块分别应的第一辅助块和第二辅助块，所述第一辅助块朝向所述接料槽的侧面上设有与所述卡块相匹配的卡槽，所述第二辅助块内设有第一安装腔，所述第一安装腔朝向所述接料槽的侧壁上设有贯穿该侧壁的辅助孔，所述辅助孔内活动安装有支撑在所述卡块下侧的限位块，所述限位块伸入所述第一安装腔内的一端固定安装有挡块，所述挡块与所述第一安装腔的内壁之间设有第一弹簧;所述第一弹簧和所述限位块分别位于所述挡块的相对两侧，所述挡块上还固定安装有拉杆，所述第一弹簧套在所述拉杆的外侧;所述第二辅助块上设有供所述拉杆穿出的过孔，所述拉杆穿过所述过孔并伸出所述第二辅助块;所述限位块伸出所述辅助孔的部分还设有朝向下方的斜面。
5.如权利要求2所述的一种便于清理的废水过滤装置，其特征在于：所述驱动装置包括与所述分离管同轴的中心轴，所述中心轴与所述分离管之间固定连接有固定梁，所述中心轴上还固定安装有位于所述箱体的外侧的第一皮带轮，所述箱体的外侧还设有第三驱动电机，所述第三驱动电机的输出端固定安装有第二皮带轮，所述第一皮带轮与所述第二皮带轮之间连接有传动带。
6.如权利要求3所述的一种便于清理的废水过滤装置，其特征在于：所述转动轴的外侧固定安装有相对设置的两安装座，所述安装座内设有第二安装腔，所述第二安装腔远离所述转动轴的侧壁设有朝向所述转动轴的外侧延伸并穿透所述安装座的条形孔，所述条形孔内活动安装有所述刮板，所述刮板靠近所述转动轴的一端还固定安装有挡板，所述挡板与所述第二安装腔靠近所述转动轴的侧壁之间设有第二弹簧;所述刮板伸出所述条形孔的长度大于所述安装座与所述过滤板之间的最小距离。
7.如权利要求1所述的一种便于清理的废水过滤装置，其特征在于：所述通孔内与所述分离管相接触处还设有密封圈。
说明书
一种便于清理的废水过滤装置
技术领域
本发明涉及废水处理设备技术领域，具体涉及一种便于清理的废水过滤装置。
背景技术
在废水处理过程中需要对废水中的大体积杂质进行初过滤，目前采用过筛网过滤方式对废水内的大体积杂质进行过滤，每隔一段时间需要对堆积在滤网上的滤渣进行清理，当由于目前的废水处理设备中的筛网一般都是固定安装在过滤箱内，进行清理时设备需要停止运行，严重影响工作效率，增加了操作人员的劳动强度。
发明内容
本发明所要解决的技术问题是提供一种便于清理的废水过滤装置，能够在对废水的过滤过程中实现滤渣的自动清理，节省劳动力，以解决背景技术中的问题。
为解决上述技术问题，本发明的技术方案是：一种便于清理的废水过滤装置，包括箱体，所述箱体内固定安装有水平的固定板，所述固定板的下方固定有过滤板，正对所述过滤板的所述固定板上设有通槽，所述过滤板上设有多个均匀分布的过滤孔，所述过滤板呈弧形，所述固定板上还固定安装有将所述过滤板的两端密封的两封闭板;所述过滤板的下方与所述箱体的内腔的底部之间固定安装有一支撑块，所述过滤板的底部设有长条形的进料口，所述箱体的底部与所述进料口位置相对应处设有排料口，所述支撑块内设有竖向的连接通道，所述连接通道将所述进料口与所述排料口连通，所述支撑块内还设有滤渣分离装置;所述箱体上设有位于所述固定板的上方的进水管以及位于所述固定板的下方的出水管;所述过滤板的上方设有刮料装置;所述排料口处设有接料装置。
作为优选的技术方案，所述进料口沿所述过滤板的长度方向延伸;所述滤渣分离装置包括位于所述支撑块内的通孔，所述通孔的延伸方向与所述进料口的长度方向相同且所述通孔与所述连接通道相连通，所述通孔将所述连接通道分隔为位于上方的第一连接通道和位于下方的第二连接通道，所述通孔内转动安装有将所述连接通道封闭的分离管，所述分离管的两端均延伸至所述支撑块的外侧，所述分离管设有与所述连接通道相匹配的长条形口，所述分离管伸出所述支撑块的部分设有连通所述箱体的内腔与所述分离管的内腔的连通窗口，所述长条形口和所述连通窗口之间设有过滤网;所述箱体上还设有驱动所述分离管转动的驱动装置。
作为优选的技术方案，所述刮料装置包括多个转动安装在所述封闭板上的转动轴，多个所述转动轴与所述过滤板之间的距离相等，所述转动轴的外侧设有向所述过滤板延伸的刮板，所述箱体上固定安装有驱动所述转动轴的驱动电机。
作为优选的技术方案，所述接料装置包括设置于所述排料口的下方的接料槽，所述接料槽的相对两侧分别固定安装有卡块，所述箱体的下端面固定安装有与两个所述卡块分别应的第一辅助块和第二辅助块，所述第一辅助块朝向所述接料槽的侧面上设有与所述卡块相匹配的卡槽，所述第二辅助块内设有第一安装腔，所述第一安装腔朝向所述接料槽的侧壁上设有贯穿该侧壁的辅助孔，所述辅助孔内活动安装有支撑在所述卡块下侧的限位块，所述限位块伸入所述第一安装腔内的一端固定安装有挡块，所述挡块与所述第一安装腔的内壁之间设有第一弹簧;所述第一弹簧和所述限位块分别位于所述挡块的相对两侧，所述挡块上还固定安装有拉杆，所述第一弹簧套在所述拉杆的外侧;所述第二辅助块上设有供所述拉杆穿出的过孔，所述拉杆穿过所述过孔并伸出所述第二辅助块;所述限位块伸出所述辅助孔的部分还设有朝向下方的斜面。
作为优选的技术方案，所述驱动装置包括与所述分离管同轴的中心轴，所述中心轴与所述分离管之间固定连接有固定梁，所述中心轴上还固定安装有位于所述箱体的外侧的第一皮带轮，所述箱体的外侧还设有第三驱动电机，所述第三驱动电机的输出端固定安装有第二皮带轮，所述第一皮带轮与所述第二皮带轮之间连接有传动带。
作为进一步的改进，所述转动轴的外侧固定安装有相对设置的两安装座，所述安装座内设有第二安装腔，所述第二安装腔远离所述转动轴的侧壁设有朝向所述转动轴的外侧延伸并穿透所述安装座的条形孔，所述条形孔内活动安装有所述刮板，所述刮板靠近所述转动轴的一端还固定安装有挡板，所述挡板与所述第二安装腔靠近所述转动轴的侧壁之间设有第二弹簧;所述刮板伸出所述条形孔的长度大于所述安装座与所述过滤板之间的最小距离。
作为进一步的改进，所述通孔内与所述分离管相接触处还设有密封圈。
由于采用了上述技术方案，一种便于清理的废水过滤装置，包括箱体，所述箱体内固定安装有水平的固定板，所述固定板的下方固定有过滤板,所述固定板上还固定安装有将所述过滤板的两端密封的两封闭板，所述过滤板的底部设有长条形的进料口，所述箱体的底部与所述进料口位置相对应处设有排料口，所述支撑块内设有竖向的连接通道，所述支撑块内还设有滤渣分离装置，所述箱体上设有位于所述固定板的上方的进水管以及位于所述固定板的下方的出水管，所述过滤板的上方设有刮料装置，所述排料口处设有接料装置;本发明通过将废水从进水管注入箱体并经过滤板过滤后从出水管排出，滤渣堆积在过滤板上，在过滤过程中，通过刮料装置将滤渣刮入进料口并聚集在连接通道内，然后经过滤渣分离装置将滤渣和水分离，最后将滤渣从排料口排入接料装置内，无需人力操作即可在过滤过程中清理滤渣。
