申请日2019.07.03
公开(公告)日2019.09.20
IPC分类号C02F3/32; C02F3/34; C02F3/00; C02F101/20; C02F101/30; C02F101/38
摘要
本发明公开了菌藻生物膜生活污水处理装置，本发明通过对菌藻光合作用中产生的电子进行有效收集，并利用电子收集机构以及电阻控制器传递至空气阴极，促进阴极还原反应的发生，空气阴极上部充分接触空气，下部接收部分球藻光合作用产生的氧气，在空气阴极部分，氧气作为电子受体，与电子发生还原反应，实现对污水的处理，同时，本发明的电子收集机构可以大大的提高电子收集的效率与可靠性，保证空气阴极的工作性能，同时，还能够促进菌藻的光合作用，提高污水处理能力，利用菌藻的光合作用以及自身生长，实现对污水中氮磷等有机物的吸收，并能够去除污水中部分的重金属，提高污水处理性能。
权利要求书

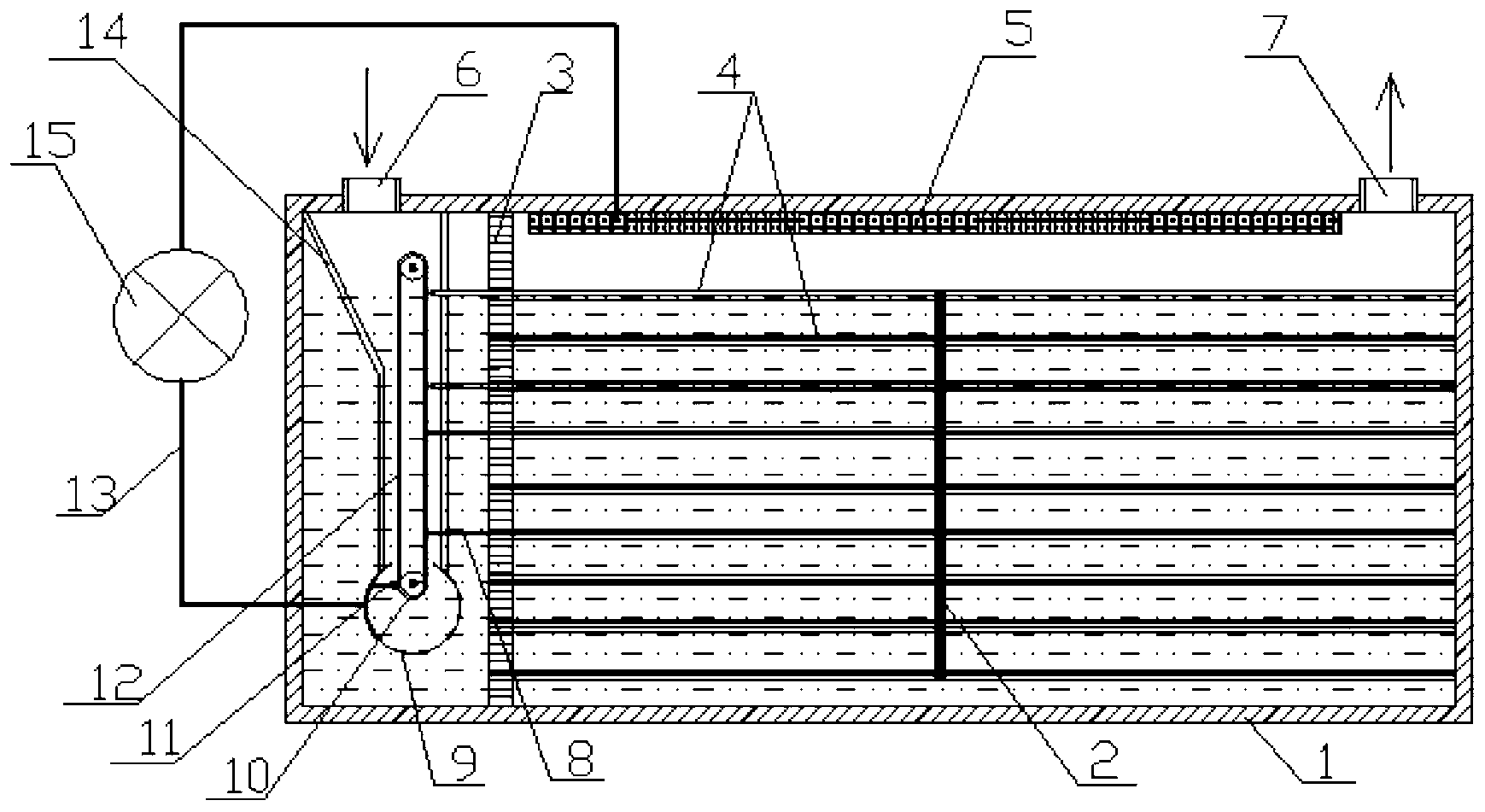

1.菌藻生物膜生活污水处理装置，包括污水处理箱(1)、菌藻膜(4)、电阻控制器(15)、电子收集机构和空气阴极(5)，其中，所述污水处理箱(1)内设置有多层菌藻膜(4)，所述污水处理箱的一端设置有电子收集机构，至少部分所述菌藻膜内设置有金属导体(8)，且各个菌藻膜之间采用连接金属导杆(2)连接在一起，所述金属导体(8)的端部与所述电子收集机构连接，所述电子收集机构采用导线(13)连接至电阻控制器(15)，所述电阻控制器与所述空气阴极(5)连接，所述电子收集机构能够对所述菌藻膜上的菌藻光合作用产生的电子进行收集。
2.根据权利要求1所述的菌藻生物膜生活污水处理装置，其特征在于，所述电子收集机构包括电子承载吸附带(12)、传动带轴(10)、金属球壳(9)和金属针(11)，其中，所述电子承载吸附带由至少两个传动带轴传动，下端的所述传动带轴位于所述金属球壳内，且所述金属球壳的内壁上设置有所述金属针，所述金属针的端部抵靠住所述电子承载吸附带设置，所述金属导体(8)的端部也抵靠住所述电子承载吸附带设置，所述金属球壳与导线连接。
3.根据权利要求2所述的菌藻生物膜生活污水处理装置，其特征在于，所述金属球壳采用支架(14)连接在所述污水处理箱内。
4.根据权利要求2所述的菌藻生物膜生活污水处理装置，其特征在于，所述污水处理箱的上端靠近电子收集机构的一端设置有进水口(6)，所述污水处理箱的上端远离电子收集机构的一端设置有出水口(7)。
5.根据权利要求4所述的菌藻生物膜生活污水处理装置，其特征在于，所述空气阴极位于所述污水处理箱的顶部内壁上。
6.根据权利要求4所述的菌藻生物膜生活污水处理装置，其特征在于，所述污水处理箱内靠近所述电子收集机构的一端还设置有辅助支撑网(3)，所述菌藻膜支撑在所述辅助支撑网上。
7.根据权利要求3所述的菌藻生物膜生活污水处理装置，其特征在于，所述支架采用绝缘材料制成。
8.根据权利要求1所述的菌藻生物膜生活污水处理装置，其特征在于，所述电阻控制器的电阻为可调节的设置。
9.根据权利要求1所述的菌藻生物膜生活污水处理装置，其特征在于，所述污水处理箱的出水口上设置有过滤网。
10.根据权利要求1所述的菌藻生物膜生活污水处理装置，其特征在于，所述菌藻膜上附着设置有能够光合作用的菌藻。
说明书
菌藻生物膜生活污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是菌藻生物膜生活污水处理装置。
背景技术
运用藻类进行污水处理，是近年来新兴的的污水处理技术，这种污水处理技术是利用菌藻的光合作用，实现对污水中氮、磷等程序的吸收与处理，同时，可以吸收重金属等物质，以便促进对污水的处理效果。但是，由于菌藻需要进行光合作用，这就需要光照，而在夜晚光照不佳的情况下，污水处理较慢，难以实现有序的快速高效处理，影响污水处理效率与质量。
因此，本发明提供了菌藻生物膜生活污水处理装置，以解决上述背景技术中提出的问题。
发明内容
本发明的目的在于提供菌藻生物膜生活污水处理装置，以解决上述背景技术中提出的传统的问题。
为实现上述目的，本发明提供如下技术方案：
菌藻生物膜生活污水处理装置，包括污水处理箱、菌藻膜、电阻控制器、电子收集机构和空气阴极，其中，所述污水处理箱内设置有多层菌藻膜，所述污水处理箱的一端设置有电子收集机构，至少部分所述菌藻膜内设置有金属导体，且各个菌藻膜之间采用连接金属导杆连接在一起，所述金属导体的端部与所述电子收集机构连接，所述电子收集机构采用导线连接至电阻控制器，所述电阻控制器与所述空气阴极连接，所述电子收集机构能够对所述菌藻膜上的菌藻光合作用产生的电子进行收集。
进一步，作为优选，所述电子收集机构包括电子承载吸附带、传动带轴、金属球壳和金属针，其中，所述电子承载吸附带由至少两个传动带轴传动，下端的所述传动带轴位于所述金属球壳内，且所述金属球壳的内壁上设置有所述金属针，所述金属针的端部抵靠住所述电子承载吸附带设置，所述金属导体的端部也抵靠住所述电子承载吸附带设置，所述金属球壳与导线连接。
进一步，作为优选，所述金属球壳采用支架连接在所述污水处理箱内。
进一步，作为优选，所述污水处理箱的上端靠近电子收集机构的一端设置有进水口，所述污水处理箱的上端远离电子收集机构的一端设置有出水口。
进一步，作为优选，所述空气阴极位于所述污水处理箱的顶部内壁上。
进一步，作为优选，所述污水处理箱内靠近所述电子收集机构的一端还设置有辅助支撑网，所述菌藻膜支撑在所述辅助支撑网上。
进一步，作为优选，所述支架采用绝缘材料制成。
进一步，作为优选，所述电阻控制器的电阻为可调节的设置。
进一步，作为优选，所述污水处理箱的出水口上设置有过滤网。
进一步，作为优选，所述菌藻膜上附着设置有能够光合作用的菌藻。
与现有技术相比，本发明的有益效果是：
本发明通过对菌藻光合作用中产生的电子进行有效收集，并利用电子收集机构以及电阻控制器传递至空气阴极，促进阴极还原反应的发生，空气阴极上部充分接触空气，下部接收部分球藻光合作用产生的氧气，在空气阴极部分，氧气作为电子受体，与电子发生还原反应，实现对污水的处理，同时，本发明的电子收集机构可以大大的提高电子收集的效率与可靠性，保证空气阴极的工作性能，同时，还能够促进菌藻的光合作用，提高污水处理能力，利用菌藻的光合作用以及自身生长，实现对污水中氮磷等有机物的吸收，并能够去除污水中部分的重金属，提高污水处理性能。
