油墨废水单排反清理方法

中国污水处理工程网 时间:2019-10-15 10:23:23

污水处理专利技术

  申请日2019.06.25

  公开(公告)日2019.09.24

  IPC分类号C02F1/40

  摘要

  本发明提供一种油墨废水单排反清理系统,其结构包括状态灯、进水管、调节按键、油墨废水箱、活动底盘、出水管、侧启掰手、单排反清理装置,调节按键共设有六个且通过嵌入的方式水平安装在油墨废水箱正端面,进水管固定安装在油墨废水箱左上端,出水管与进水管对立安装,状态灯共设有两个,本发明因沫网在对滤沫处理筒内部的已处理废水顶层的浮渣进行滤除时,进而令网架能够通过顶压力推开侧阻机构令内部的水将沫网上的沫渣清理干净,并通过反冲片对沫网顶部的盲区进行清理,使其在进行复位时处于干净无沫渣的状态,在依照程序通过相同路径进入已处理废水中,在二次重复程序的初始点进行复位时,不会对已处理废水产生二次污染。

  权利要求书

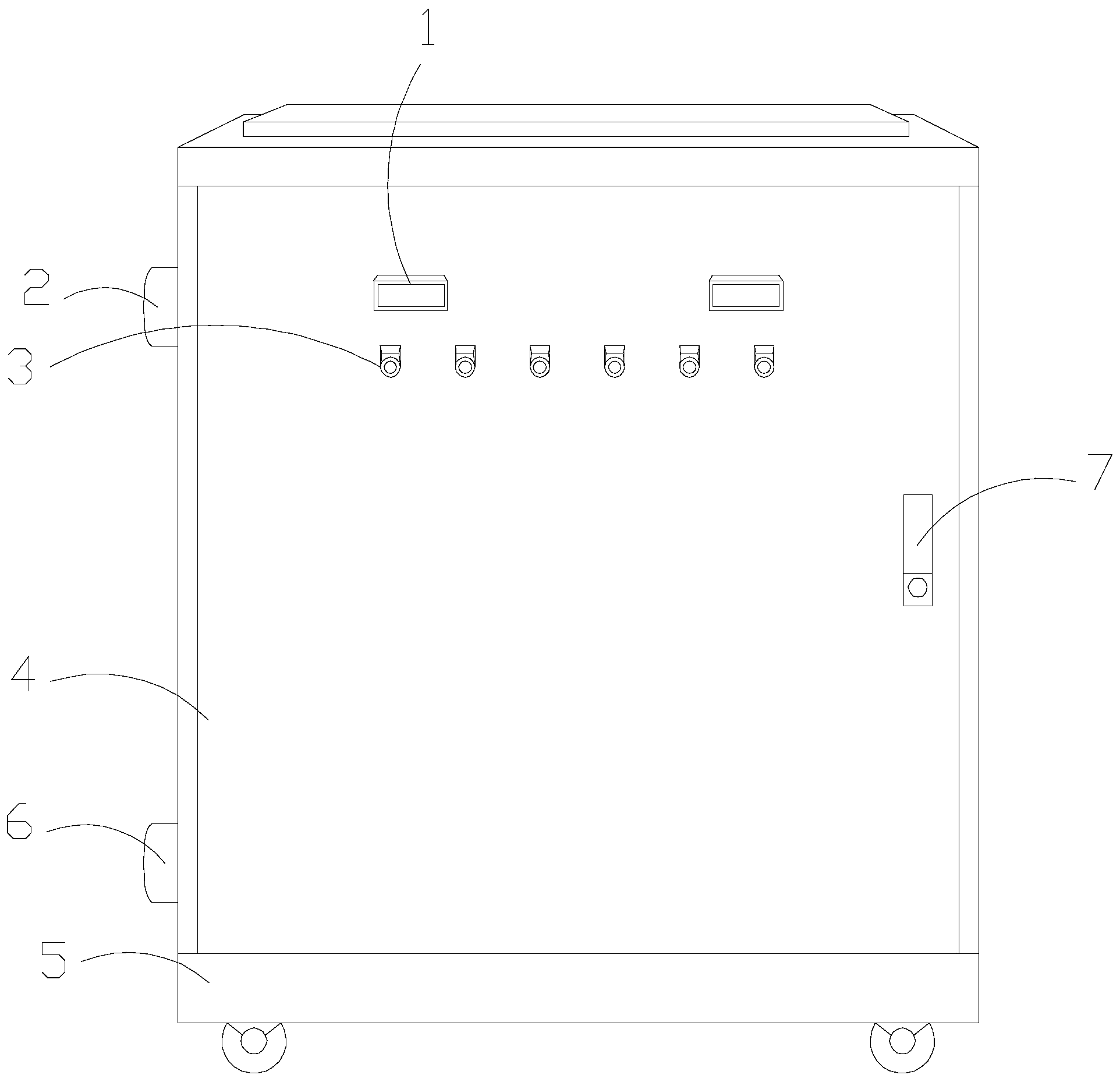

  1.一种油墨废水单排反清理系统,其结构包括状态灯(1)、进水管(2)、调节按键(3)、油墨废水箱(4)、活动底盘(5)、出水管(6)、侧启掰手(7)、单排反清理装置(8),其特征在于:

  所述调节按键(3)共设有六个且通过嵌入的方式水平安装在油墨废水箱(4)正端面,所述进水管(2)固定安装在油墨废水箱(4)左上端,所述出水管(6)与进水管(2)对立安装,所述状态灯(1)共设有两个,所述活动底盘(5)顶端采用电焊的方式固定连接于油墨废水箱(4)底端,所述单排反清理装置(8)通过嵌入的方式安装在油墨废水箱(4)内部,所述侧启掰手(7)固定安装在油墨废水箱(4)正端面右侧;

  所述单排反清理装置(8)包括滤沫处理筒(a81)、循环压力机(a82)、固定扣件(a83)、单排铲沫机构(a84)、侧阻机构(a85),所述滤沫处理筒(a81)右下端与出水管(6)固定连接在一起,所述循环压力机(a82)位于单排铲沫机构(a84)背部,所述侧阻机构(a85)通过镶嵌的方式安装在滤沫处理筒(a81)正端面上端,所述固定扣件(a83)底端采用电焊的方式固定连接于循环压力机(a82)左右两端。

  2.如根据权利要求1所述的一种油墨废水单排反清理系统,其特征在于:所述单排铲沫机构(a84)包括沫网(a41)、网架(a42)、推片(a43)、外架反冲机构(a44)、弹压条(a45),所述沫网(a41)固定在网架(a42)内部,所述推片(a43)采用电焊的方式固定连接于网架(a42)顶端外表面,所述弹压条(a45)两端与网架(a42)顶端固定连接在一起,所述外架反冲机构(a44)与网架(a42)对立安装。

  3.如根据权利要求2所述的一种油墨废水单排反清理系统,其特征在于:所述外架反冲机构(a44)包括勾管(a21)、斜贴导片(a22)、冲压弧槽(a23)、反冲片(a24),所述勾管(a21)顶端背部设有反冲片(a24),所述斜贴导片(a22)与冲压弧槽(a23)固定连接,所述勾管(a21)下端与冲压弧槽(a23)固定连接在一起。

  4.如根据权利要求3所述的一种油墨废水单排反清理系统,其特征在于:所述反冲片(a24)包括线通槽(a11)、内角腔(a12)、导管(a13)、泄流槽(a14),所述线通槽(a11)与内角腔(a12)为一体化结构,所述导管(a13)左右两侧均设有泄流槽(a14),所述内角腔(a12)固定安装在导管(a13)左右两侧。

  5.如根据权利要求3所述的一种油墨废水单排反清理系统,其特征在于:所述勾管(a21)包括推带(a211)、活动杆(a212)、拉带(a213)、复位阻条(a214)、套轴(a215)、合带(a216),所述推带(a211)左端与活动杆(a212)固定连接在一起,所述拉带(a213)与推带(a211)对立安装,所述拉带(a213)与推带(a211)均与合带(a216)连接在一起,复位阻条(a214)共设有两组分别固定安装在活动杆(a212)右侧上下两端,所述套轴(a215)与活动杆(a212)通过转轴相连接。

  6.如根据权利要求1所述的一种油墨废水单排反清理系统,其特征在于:所述侧阻机构(a85)包括阻板(a851)、压力块(a852)、固定片(a853)、轴向配合齿(a854)、内磁片(a855)、外磁片(a856)、活动卡件(a857),所述阻板(a851)底端固定安装有固定片(a853),所述压力块(a852)共设有两组且每组各有五个分别固定在阻板(a851)内部左右两侧,所述活动卡件(a857)通过嵌入的方式安装在固定片(a853)内部,所述外磁片(a856)与固定片(a853)固定连接在一起,所述内磁片(a855)通过镶嵌的方式安装在固定片(a853)外表面,所述轴向配合齿(a854)顶端采用电焊的方式固定连接于活动卡件(a857)底端。

  说明书

  一种油墨废水单排反清理系统

  技术领域

  本发明属于废水处理领域,更具体地说,特别涉及一种油墨废水单排反清理系统。

  背景技术

  油墨废水在进行处理时,会产生带色基团的环状有机物,丙烯酸水溶性树脂和大分子量的纯基,而其会在废水的表层区域形成一层沫渣,通常是需要将其捞除,才能够进行下一步工序的处理,而由于人工捞除的高强度工作量通常使用机器捞除,机器在通过规定动作进行滤除后,需要进行同步复位,以便进行下一次重复程序的运行。

  基于上述描述本发明人发现,现有的一种油墨废水单排反清理系统主要存在以下不足,比如:

  而在经过一次捕捞的机器网上,存在残留的沫渣,当机器将捕捞网进行同步复位的过程中,需要依照相同路径进入已处理废水中,在二次重复程序的初始点进行复位,在这一过程中,机器网上所残留的沫渣会进入已处理的废水中,对其已处理废水产生二次污染。

  发明内容

  为了解决上述技术问题,本发明提供一种油墨废水单排反清理系统,以解决现有在经过一次捕捞的机器网上,存在残留的沫渣,当机器将捕捞网进行同步复位的过程中,需要依照相同路径进入已处理废水中,在二次重复程序的初始点进行复位,在这一过程中,机器网上所残留的沫渣会进入已处理的废水中,对其已处理废水产生二次污染的问题。

  针对现有技术的不足,本发明一种油墨废水单排反清理系统的目的与功效,由以下具体技术手段所达成:一种油墨废水单排反清理系统,其结构包括状态灯、进水管、调节按键、油墨废水箱、活动底盘、出水管、侧启掰手、单排反清理装置,所述调节按键共设有六个且通过嵌入的方式水平安装在油墨废水箱正端面,所述进水管固定安装在油墨废水箱左上端,所述出水管与进水管对立安装,所述状态灯共设有两个,所述活动底盘顶端采用电焊的方式固定连接于油墨废水箱底端,所述单排反清理装置通过嵌入的方式安装在油墨废水箱内部,所述侧启掰手固定安装在油墨废水箱正端面右侧。

  所述单排反清理装置包括滤沫处理筒、循环压力机、固定扣件、单排铲沫机构、侧阻机构,所述滤沫处理筒右下端与出水管固定连接在一起,所述循环压力机位于单排铲沫机构背部,所述侧阻机构通过镶嵌的方式安装在滤沫处理筒正端面上端,所述固定扣件底端采用电焊的方式固定连接于循环压力机左右两端。

  作为优选,所述单排铲沫机构包括沫网、网架、推片、外架反冲机构、弹压条,所述沫网固定在网架内部,所述推片采用电焊的方式固定连接于网架顶端外表面,所述弹压条两端与网架顶端固定连接在一起,所述外架反冲机构与网架对立安装,所述沫网在网架的带动下通过推片能够一次性将所有的沫渣全部滤除,并且在排出的瞬间,能够接触净化的小部分水作为反冲机构,在背后进行冲刷。

  作为优选,所述外架反冲机构包括勾管、斜贴导片、冲压弧槽、反冲片,所述勾管顶端背部设有反冲片,所述斜贴导片与冲压弧槽固定连接,所述勾管下端与冲压弧槽固定连接在一起,所述勾管能够在水流冲击的顶端接受水流灌入,从而通过其瞬间冲击力,令内部水流倒灌,由于沫渣所堵塞的网孔,水流通过网孔在将沫渣冲除时,会受到沫渣自身重量等量的阻力,从而导致其无法与勾管的入水口相接触,能够保证冲入的水流处于无沫渣的状态,防止二次污染。

  作为优选,所述反冲片包括线通槽、内角腔、导管、泄流槽,所述线通槽与内角腔为一体化结构,所述导管左右两侧均设有泄流槽,所述内角腔固定安装在导管左右两侧。

  作为优选,所述勾管包括推带、活动杆、拉带、复位阻条、套轴、合带,所述推带左端与活动杆固定连接在一起,所述拉带与推带对立安装,所述拉带与推带均与合带连接在一起,复位阻条共设有两组分别固定安装在活动杆右侧上下两端,所述套轴与活动杆通过转轴相连接。

  作为优选,所述侧阻机构包括阻板、压力块、固定片、轴向配合齿、内磁片、外磁片、活动卡件,所述阻板底端固定安装有固定片,所述压力块共设有两组且每组各有五个分别固定在阻板内部左右两侧,所述活动卡件通过嵌入的方式安装在固定片内部,所述外磁片与固定片固定连接在一起,所述内磁片通过镶嵌的方式安装在固定片外表面,所述轴向配合齿顶端采用电焊的方式固定连接于活动卡件底端。

  与现有技术相比,本发明具有如下有益效果:

  本发明因沫网在对滤沫处理筒内部的已处理废水顶层的浮渣进行滤除时,能够通过勾管解除侧阻机构的约束,进而令网架能够通过顶压力推开侧阻机构令内部的水将沫网上的沫渣清理干净,并通过反冲片对沫网顶部的盲区进行清理,使其在进行复位时处于干净无沫渣的状态,在依照程序通过相同路径进入已处理废水中,在二次重复程序的初始点进行复位时,不会对已处理废水产生二次污染。
