申请日2019.06.19
公开(公告)日2019.09.06
IPC分类号C02F9/06
摘要
本发明一种实施方式公开了一种复合过滤组件，包括：框架;若干中空纤维膜组，用于对污水进行过滤，中空纤维膜组位于框架内;电解组件，安装在框架上，用于对框架内的污水进行电解处理。一种污水处理设备，包括上述的复合过滤组件。上述的复合过滤组件利用电解组件产生电场，使得阴阳离子可定向移动，避免在中空纤维膜组上沉积，电解产生的气泡有利于中空纤维膜组上附着的污泥脱除，电场的存在有利于提高中空纤维膜组清洗效果，降低了运行维护成本和难度。
权利要求书

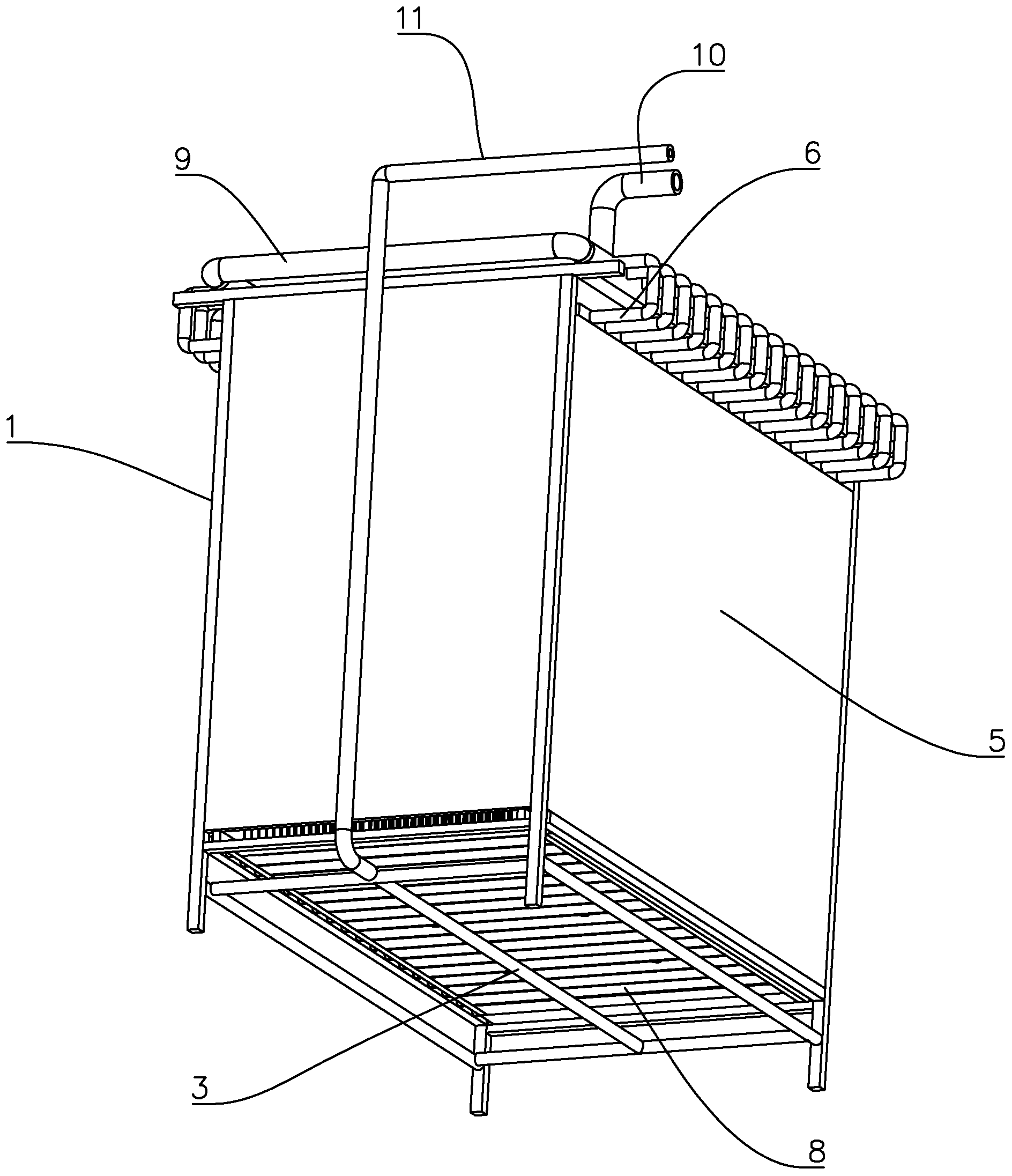

1.一种复合过滤组件，其特征在于，包括：
框架;
若干中空纤维膜组，用于对污水进行过滤，中空纤维膜组位于所述框架内;
电解组件，安装在所述框架上，用于对所述框架内的污水进行电解处理。
2.如权利要求1所述的一种复合过滤组件，其特征在于所述电解组件包括阳极和阴极，所述阴极安装在所述框架的外侧壁上，所述阳极安装在所述框架内部。
3.如权利要求2所述的一种复合过滤组件，其特征在于所述阴极呈板状，所述阴极覆盖所述框架的侧壁上，所述阳极呈杆状。
4.如权利要求3所述的一种复合过滤组件，其特征在于所述阳极的数量为六根，均匀分布在所述框架内部。
5.如权利要求3所述的一种复合过滤组件，其特征在于所述阴极采用不锈钢材质制作，所述阴极上设置有若干通孔。
6.如权利要求5所述的一种复合过滤组件，其特征在于所述通孔直径为1mm-5mm。
7.如权利要求1所述的一种复合过滤组件，其特征在于所述中空纤维膜组包括上连接杆、中空纤维膜及下连接杆，所述中空纤维膜两端分别与所述上连接杆及所述下连接杆连接，所述上连接杆或/和所述下连接杆内设置有第一集水通道，所述第一集水通道与所述中空纤维膜内部连通。
8.如权利要求7所述的一种复合过滤组件，其特征在于所述中空纤维膜组还包括集水管，所述集水管内部设置有第二集水通道，所述第一集水通道与所述第二集水通道连通，所述第二集水通道具有输出接口。
9.如权利要求1所述的一种复合过滤组件，其特征在于其还包括曝气管道，所述曝气管道安装在所述框架上，所述曝气管道包括一工作段，所述工作段位于所述框架下部，所述工作段上设置有若干排气孔。
10.一种污水处理设备，其特征在于包括如权利要求1-9任一所述的复合过滤组件。
说明书
一种复合过滤组件及污水处理设备
技术领域
本发明涉及污水处理技术领域，特别是涉及一种复合过滤组件污水处理设备。
背景技术
现有的污水处理方法多种多种，但是不存在某一个中处理方法非常完美，例如，常用的MBR膜生物反应处理方法，其具有生物量大、处理效率高、剩余污泥少等优点，但同时也存在容易形成膜污染，混合液中的悬浮污染物、溶解性有机物、微生物在膜表面的沉积以及活性污泥中的纤维、杂物等折叠缠绕都会不同程度上降低膜的通透性;进而需要经常对膜进行清洗或者更换，运行维护成本较高，不利于推广应用，为此本发明提供一种复合过滤组件污水处理设备用于解决上述问题。
发明内容
本发明的目的在于至少解决现有技术中存在的技术问题之一，提供一种复合过滤组件污水处理设备，能够有效降低膜的清洗或者更换频率。
根据本发明的第一方面，提供一种复合过滤组件，包括：
框架;
若干中空纤维膜组，用于对污水进行过滤，中空纤维膜组位于框架内;
电解组件，安装在框架上，用于对框架内的污水进行电解处理。
优选的，所述电解组件包括阳极和阴极，所述阴极安装在框架的外侧壁上，所述阳极安装在框架内部。
优选的，所述阴极呈板状，所述阴极覆盖框架的侧壁上，所述阳极呈杆状。
优选的，所述阳极的数量为六根，均匀分布在框架内部。
优选的，所述阴极采用不锈钢材质制作，所述阴极上设置有若干通孔。
优选的，所述通孔直径为1mm-5mm。
优选的，所述中空纤维膜组包括上连接杆、中空纤维膜及下连接杆，所述中空纤维膜两端分别与上连接杆及下连接杆连接，上连接杆或/和下连接杆内设置有第一集水通道，所述第一集水通道与中空纤维膜内部连通。
优选的，所述中空纤维膜组还包括集水管，所述集水管内部设置有第二集水通道，第一集水通道与第二集水通道连通，第二集水通道具有输出接口。
优选的，本发明还包括曝气管道，所述曝气管道安装在框架上，所述曝气管道包括一工作段，所述工作段位于框架下部，所述工作段上设置有若干排气孔。
根据本发明的第二方面，提供一种污水处理设备，包括任一上述的复合过滤组件。
上述任一技术方案至少具有以下有益技术效果：
1、利用中空纤维膜组进行污水处理、处理效率高、剩余污泥少，可减小设备体积和污泥外运;
2、电解组件中的阳极产生的活性氧化自由基，可起到杀菌的作用，从而提高出水水质;
3、电解组件施加在污水中的电压，可以使得阴阳离子在电场存在下可定向移动，避免在中空纤维膜组上沉积，造成污堵，降低污水处理效率;
4、电解产生的气泡有利于中空纤维膜组上附着的污泥脱除，及时恢复膜通量，提高系统的性能稳定性;
5、添加NaCl等再生药剂时，电场的存在可以产生次氯酸，可以减少离线清洗的氧化类药剂的添加，且电场有利于提高中空纤维膜组清洗效果，降低了运行维护成本和难度。
