申请日2019.06.18
公开(公告)日2019.09.06
IPC分类号E03F5/22; E03F7/00; B01D29/01; B01D53/85
摘要
本发明属于市政给排水工程技术领域，具体提供了一种一体化污水泵井及除臭装置，包括用于过滤污水的机械格栅及井体，井体包括蓄水池及除臭室，污水经过机械格栅进入到井体的蓄水池中，潜污泵将蓄水池中的污水抽升排出，蓄水池中的臭气随着水蒸气蒸发向上进入到除臭室，除臭室内设有用于吸附臭气的填料，臭气被填料吸收达到除臭的目的。该装置不设单独的机械通风系统，利用臭气的浓度差，高浓度的臭气向除臭填料层中扩散被吸收。结构新颖、简单，不另行占地，可节省用地、节能，不另设臭气收集管道，不影响泵井的景观、达到提升、除臭的双重功效，适用范围广，可广泛应用市政、轨道交通及建筑工程等领域，对周边环境不产生影响。
权利要求书

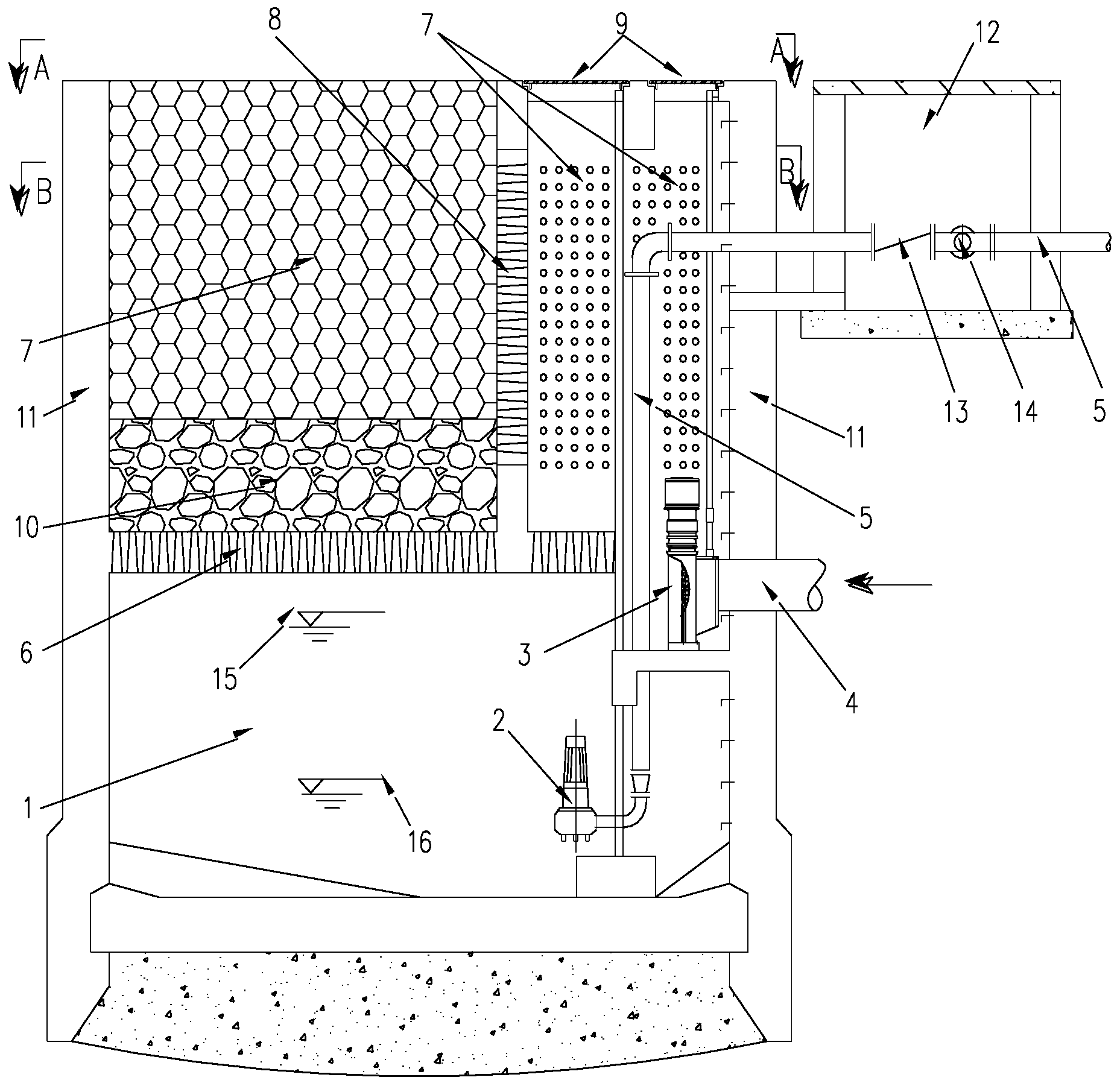

1.一体化污水泵井及除臭装置，包括用于过滤污水的机械格栅，其特征在于：还包括井体，所述井体包括蓄水池及除臭室，所述蓄水池内设有潜污泵，所述除臭室位于所述蓄水池上方;
所述机械栅格的污水进水端通过污水进水管与污水源接通，所述机械栅格的净水出水端与所述蓄水池连通，所述除臭室与所述蓄水池连通;
所述除臭室内设有用于吸附臭气的填料，除臭室顶端与外界连通。
2.根据权利要求1所述的一体化污水泵井及除臭装置，其特征在于：所述填料包括树叶、树皮、木屑或泥炭中的一种或多种。
3.根据权利要求1或2所述的一体化污水泵井及除臭装置，其特征在于：所述填料上吸附有用于吸收臭气的微生物。
4.根据权利要求3所述的一体化污水泵井及除臭装置，其特征在于：所述潜污泵的出水口与扬水管一端连接，所述扬水管另一端与外界接通。
5.根据权利要求4所述的一体化污水泵井及除臭装置，其特征在于：所述扬水管上设有喷淋管，所述喷淋管贯穿所述除臭室内。
6.根据权利要求1所述的一体化污水泵井及除臭装置，其特征在于：所述蓄水池与所述除臭室之前通过承托穿孔板接通，所述承托穿孔板上设有多个通孔。
7.根据权利要求1所述的一体化污水泵井及除臭装置，其特征在于：所述除臭室包括主除臭区及辅除臭区，所述主除臭区与所述蓄水池之间通过承托穿孔板连通，所述辅除臭区与所述主除臭区之间通过穿孔墙连通。
8.根据权利要求6或7所述的一体化污水泵井及除臭装置，其特征在于：所述承托穿孔板上铺设有卵石，所述填料位于所述卵石上。
9.根据权利要求7所述的一体化污水泵井及除臭装置，其特征在于：所述辅除臭区顶端设有开口，所述开口上设有盖板。
10.根据权利要求1所述的一体化污水泵井及除臭装置，其特征在于：所述蓄水池内设有水位传感器，所述水位传感器与所述潜污泵电连接。
说明书
一种一体化污水泵井及除臭装置
技术领域
本发明属于市政给排水工程技术领域，具体涉及一种一体化污水泵井及除臭装置。
背景技术
铁路、地铁、市政工程中往往因重力排水管道埋设深度或管道要穿越障碍物需设置污水泵井，但污水泵井中的污水会产生臭气，污染周边的环境。使人产生不悦，有些对人体健康产生危害。
目前，市政及建筑行业的污水抽升井产生的臭气基本上是采用臭气处理设备进行处理或建独立的臭气处理设施进行处理。一般通过抽污水用重力管采用重力抽升来收集污水，管道埋设深度超6m时或有障碍物难以采用重力管铺设时，需要设置污水抽升泵井，污水泵井在进水管管顶以上的空间基本上是无用空间，这些空间的高度一般不会小于3m，满足生物除臭铺填填料的条件，抽升井一般埋入地下，四周一般为钢筋混凝土结构，少数地方为玻璃钢结构，臭气只能往井口向外释放，井内一般设有潜水排污泵及机械格栅，这两类设备在井口预留检修开孔位置，并设盖板作为活动封堵，即平时盖严，检修时揭开。同时设风机、喷淋系统、排水系统及供电系统，系统复杂、占地面积大、投资大、管理麻烦、运行费用较高。
发明内容
本发明的目的是克服现有技术中污水及臭气处理系统复杂、效率低的问题。
为此，本发明提供了一种一体化污水泵井及除臭装置，包括用于过滤污水的机械格栅，还包括井体，所述井体包括蓄水池及除臭室，所述蓄水池内设有潜污泵，所述除臭室位于所述蓄水池上方;
所述机械栅格的污水进水端通过污水进水管与污水源接通，所述机械栅格的净水出水端与所述蓄水池连通，所述除臭室与所述蓄水池连通;
所述除臭室内设有用于吸附臭气的填料，除臭室顶端与外界连通。
优选地，所述填料包括树叶、树皮、木屑或泥炭中的一种或多种。
优选地，所述填料上吸附有用于吸收臭气的微生物。
优选地，所述潜污泵的出水口与扬水管一端连接，所述扬水管另一端与外界接通。
优选地，所述扬水管上设有喷淋管，所述喷淋管贯穿所述除臭室内。
优选地，所述蓄水池与所述除臭室之前通过承托穿孔板接通，所述承托穿孔板上设有多个通孔。
优选地，所述除臭室包括主除臭区及辅除臭区，所述主除臭区与所述蓄水池之间通过承托穿孔板连通，所述辅除臭区与所述主除臭区之间通过穿孔墙连通。
优选地，所述承托穿孔板上铺设有卵石，所述填料位于所述卵石上。
优选地，所述辅除臭区顶端设有开口，所述开口上设有盖板。
优选地，所述蓄水池内设有水位传感器，所述水位传感器与所述潜污泵电连接。
本发明的有益效果：本发明提供的这种一体化污水泵井及除臭装置，包括用于过滤污水的机械格栅及井体，井体包括蓄水池及除臭室，污水经过机械格栅进入到井体的蓄水池中，潜污泵将蓄水池中的污水抽升排出，蓄水池中的臭气随着水蒸气蒸发向上进入到除臭室，除臭室内设有用于吸附臭气的填料，臭气被填料吸收达到除臭的目的。该装置利用污水泵井上部的无用空间，设计成生物除臭设施，集污水提升、臭气处理于一体，除臭设施利用污水泵井上部的无用空间，设计成生物除臭的填料，不设单独的机械通风系统，利用臭气的浓度差，高浓度的臭气向除臭填料层中扩散;同时利用抽升泵扬水管设支管及过滤器对除臭滤料上的生物进行喷淋，补充营养，保证微生物生长旺盛，达到生物除臭的目的。本一体化泵井结构新颖、简单，不另行占地，可节省用地、节能，不另设臭气收集管道，不影响泵井的景观、达到提升、除臭的双重功效，适用范围广，可广泛应用市政、轨道交通及建筑工程等领域，对周边环境不产生影响，可应用于铁路、地铁、市政给排水等领域设有污水抽升泵井的地方。（发明人：刘志然;王婷;黄海芸;史义雄;王松林）
