申请日2019.02.15
公开(公告)日2019.10.15
IPC分类号C02F7/00
摘要
本实用新型公开了一种移动式自曝气黑臭水体处理装置，包括浮床，所述浮床的顶部固定连接有漩涡风机，所述漩涡风机的侧面安装有输风管道，所述输风管道贯穿浮床并延伸至下部，所述输风管道固定连接于浮床，所述输风管道的顶部螺纹连接有连接管，所述连接管的侧面螺纹连接有分接管。该移动式自曝气黑臭水体处理装置，多个水体处理装置可以进行组合，可根据需求选择适合的数量，组装成需要的形状，增强了装置的稳定性，同时也增强了装置的适用性，可拆卸管道的设计，使得清洗更加的方便，减少了工作人员的劳动，曝气装置在需要更换零部件时，够使工作人员方便进行更换，可更换部分零部件。
权利要求书

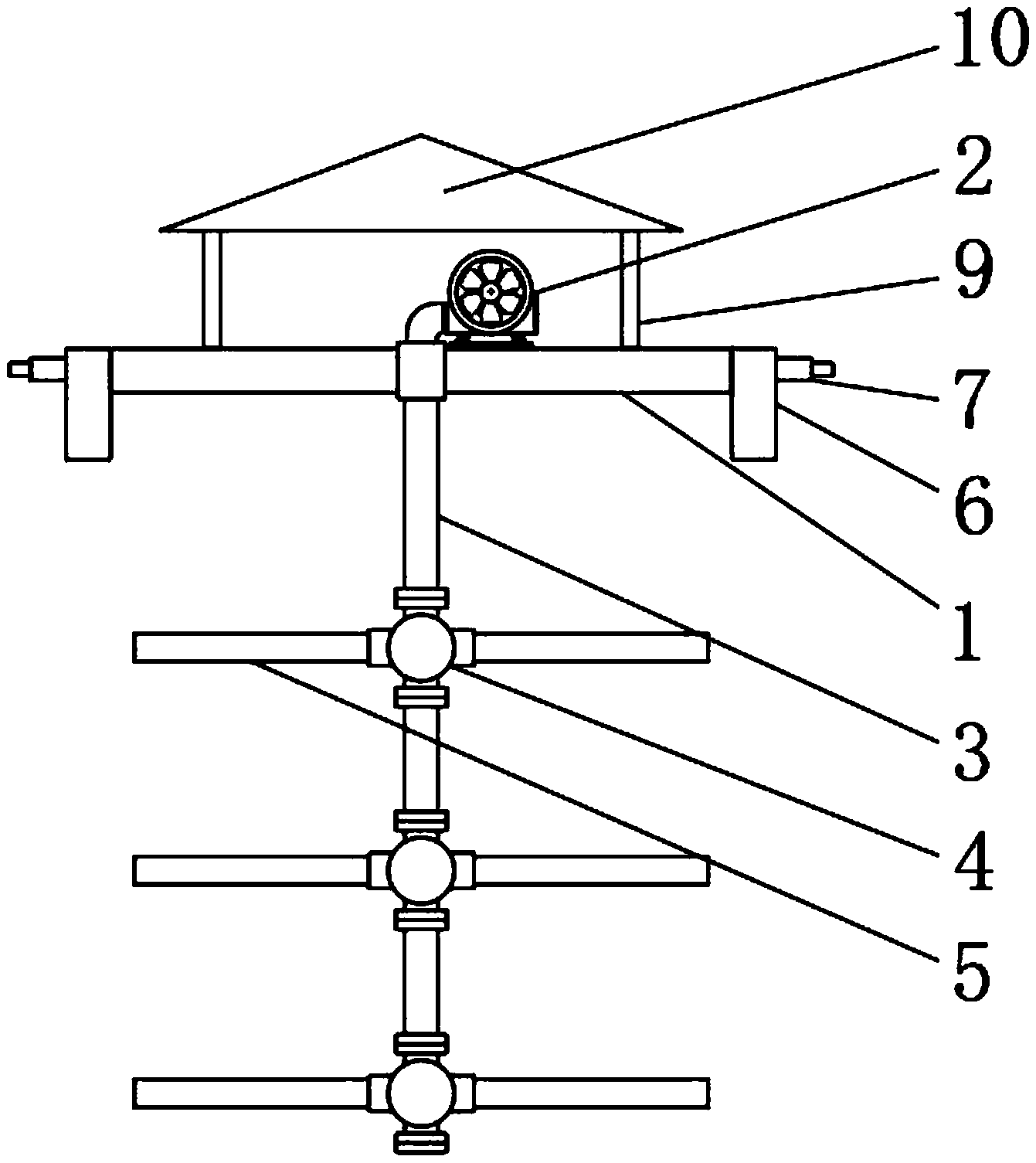

1.一种移动式自曝气黑臭水体处理装置，包括浮床(1)，其特征在于：所述浮床(1)的顶部固定连接有漩涡风机(2)，所述漩涡风机(2)的侧面安装有输风管道(3)，所述输风管道(3)贯穿浮床(1)并延伸至下部，所述输风管道(3)固定连接于浮床(1)，所述输风管道(3)的顶部螺纹连接有连接管(4)，所述连接管(4)的侧面螺纹连接有分接管(5)。
2.根据权利要求1所述的一种移动式自曝气黑臭水体处理装置，其特征在于：所述浮床(1)的周侧面固定连接有第一悬浮体(6)，所述第一悬浮体(6)相邻的两个侧面分别固定连接有两根固定杆(7)。
3.根据权利要求2所述的一种移动式自曝气黑臭水体处理装置，其特征在于：所述固定杆(7)通过固定螺丝(8)螺纹连接有第二悬浮体(11)。
4.根据权利要求1所述的一种移动式自曝气黑臭水体处理装置，其特征在于：所述浮床(1)的顶部固定连接有支撑杆(9)，所述支撑杆(9)的顶部固定连接有防护罩(10)。
5.根据权利要求1所述的一种移动式自曝气黑臭水体处理装置，其特征在于：所述输风管道(3)的底部设置有第一环形槽(12)，所述连接管(4)的顶部设置有第一环形块(13)，所述第一环形块(13)的外表面卡接于第一环形槽的内表面。
6.根据权利要求1所述的一种移动式自曝气黑臭水体处理装置，其特征在于：所述连接管(4)的侧面开设有第二环型槽(14)，所述分接管(5)的侧面设置有第二环形块(15)，所述第二环形块(15)的外表面卡接于第二环形槽(14)的内表面，所述分接管(5)的表面开设有曝气孔(16)。
说明书
一种移动式自曝气黑臭水体处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种移动式自曝气黑臭水体处理装置。
背景技术
随着我国经济的快速发展，水环境问题日益突出，城乡水环境遭遇到空前的威胁，城乡河道、湖泊因污染生态系统严重退化，很大部分河道及湖泊水质已基本处于V类和劣V类水质，多数河道水体污染严重、富营养化、水体缺氧、变黑变臭，造成了严峻的环境生态形势，富营养化实质是水体中过量的氮、磷等营养物质使得藻类和其他浮游植物迅速繁殖造成水质不断恶化，导致水生动植物大量死亡。
现有的曝气装置在工作人员需要清洗时，需要拆卸整体曝气装置进行清洗，导致工作人员不方便清洗，且现有的曝气装置在需要更换零部件时，不能够使工作人员方便进行更换。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种移动式自曝气黑臭水体处理装置，解决了不便清洗、曝气设备稳定性不强的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种移动式自曝气黑臭水体处理装置，包括浮床，所述浮床的顶部固定连接有漩涡风机，所述漩涡风机的侧面安装有输风管道，所述输风管道贯穿浮床并延伸至下部，所述输风管道固定连接于浮床，所述输风管道的顶部螺纹连接有连接管，所述连接管的侧面螺纹连接有分接管。
优选的，所述浮床的周侧面固定连接有第一悬浮体，所述第一悬浮体相邻的两个侧面分别固定连接有两根固定杆。
优选的，所述固定杆通过固定螺丝螺纹连接有第二悬浮体。
优选的，所述浮床的顶部固定连接有支撑杆，所述支撑杆的顶部固定连接有防护罩。
优选的，所述输风管道的底部设置有第一环形槽，所述连接管的顶部设置有第一环形块，所述第一环形块的外表面卡接于第一环形槽的内表面。
优选的，所述连接管的侧面开设有第二环型槽，所述分接管的侧面设置有第二环形块，所述第二环形块的外表面卡接于第二环形槽的内表面，所述分接管的表面开设有曝气孔。
(三)有益效果
本实用新型提供了一种移动式自曝气黑臭水体处理装置。具备以下有益效果：
(1)、该移动式自曝气黑臭水体处理装置，通过浮床的顶部固定连接有漩涡风机，所述漩涡风机的侧面安装有输风管道，所述输风管道贯穿浮床并延伸至下部，所述输风管道固定连接于浮床，所述输风管道的顶部螺纹连接有连接管，所述连接管的侧面螺纹连接有分接管，所述浮床的周侧面固定连接有第一悬浮体，所述第一悬浮体相邻的两个侧面分别固定连接有两根固定杆，固定杆通过固定螺丝螺纹连接有第二悬浮体，多个水体处理装置可以进行组合，可根据需求选择适合的数量，组装成需要的形状，增强了装置的稳定性，同时也增强了装置的适用性。
(2)、该移动式自曝气黑臭水体处理装置，通过浮床的顶部固定连接有支撑杆，所述支撑杆的顶部固定连接有防护罩，所述输风管道的底部设置有第一环形槽，所述连接管的顶部设置有第一环形块，所述第一环形块的外表面卡接于第一环形槽的内表面，所述连接管的侧面开设有第二环型槽，所述分接管的侧面设置有第二环形块，所述第二环形块的外表面卡接于第二环形槽的内表面，所述分接管的表面开设有曝气孔，管道采用可拆卸连接，卡槽型设计增强了管道接头的密封性，清洗更加的方便，减少了工作人员的劳动，曝气装置在需要更换零部件时，够使工作人员方便进行更换，可更换部分零部件。（发明人张科红;张启龙;张效迪）
