申请日2019.07.24
公开(公告)日2019.10.08
IPC分类号C02F9/02
摘要
本实用新型公开了一种污水处理用加料装置，涉及污水处理技术领域，具体为包括污水处理箱，所述污水处理箱的顶部开设有放置孔，所述放置孔的内部卡接有固定块，所述固定块顶部的中部开设有通孔，所述通孔的两侧开设有滑槽，所述污水处理箱正面的中部开设有放置槽，所述放置槽内壁的两侧均设置有滑道，所述放置槽的内部设置有放置块。该污水处理用加料装置，通过固定块、通孔、过滤网和把手之间的配合设置，使固定块便于拆装，且可以起到一级过滤处理，从而降低了污水处理成本，通过放置块和滑道的设置，使海绵垫和吸附垫更换和清洗起来更加方便快捷，操作简单，从而达到了操作简单、污水处理效果佳和设计合理的目的。
权利要求书

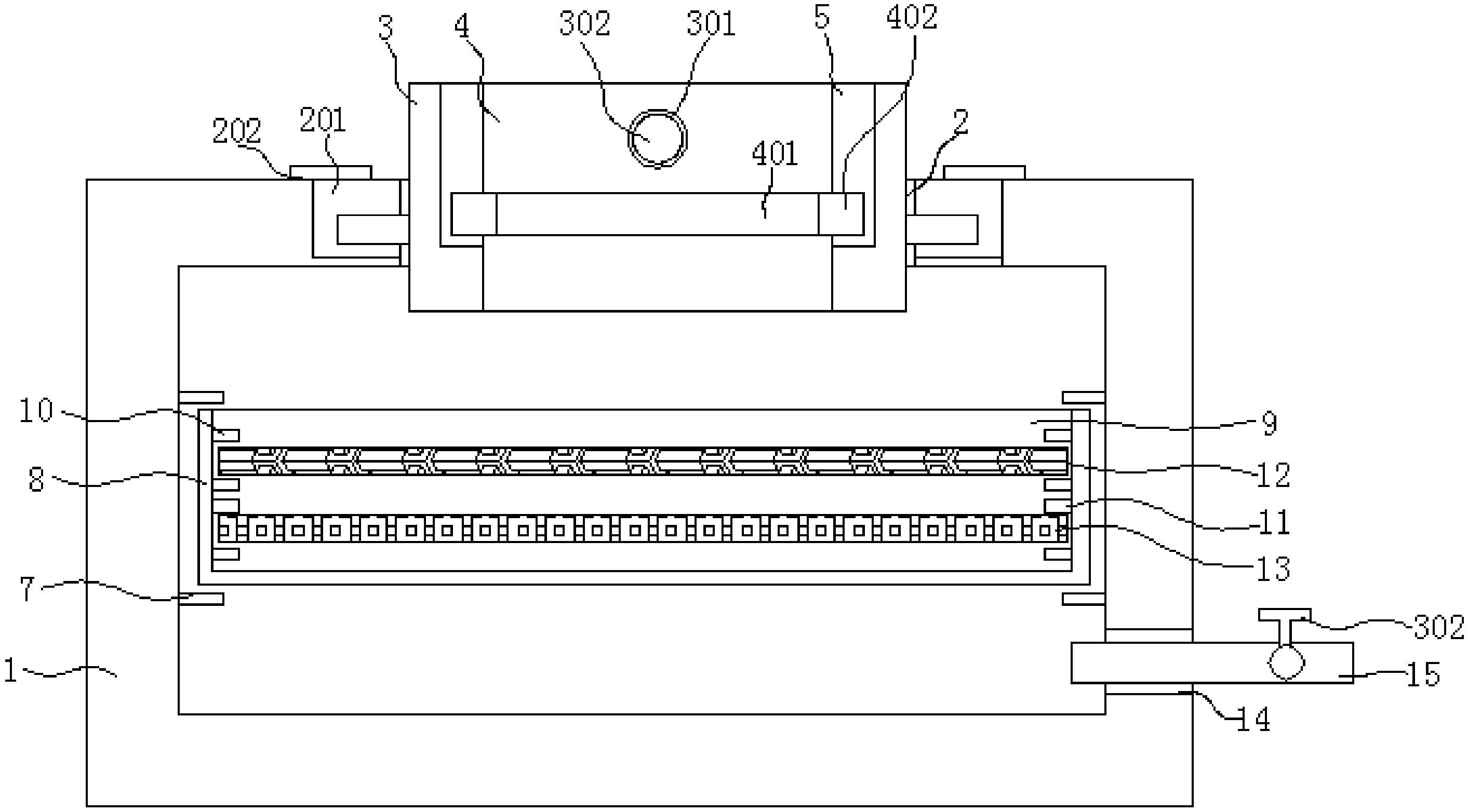

1.一种污水处理用加料装置，包括污水处理箱(1)，其特征在于：所述污水处理箱(1)的顶部开设有放置孔(2)，所述放置孔(2)的内部卡接有固定块(3)，所述固定块(3)顶部的中部开设有通孔(4)，所述通孔(4)的两侧开设有滑槽(5)，所述污水处理箱(1)正面的中部开设有放置槽(6)，所述放置槽(6)内壁的两侧均设置有滑道(7)，所述放置槽(6)的内部设置有放置块(8)，所述放置块(8)的顶部开设有方形孔(9)，所述方形孔(9)内壁的两侧从上至下依次均设置有第一卡块(10)和第二卡块(11)，所述第一卡块(10)的内部设置有海绵垫(12)，所述第二卡块(11)的内部设置有吸附垫(13),所述污水处理箱(1)一侧的底部开设有出水口(14)，所述出水口(14)的内部设置有出水管(15)。
2.根据权利要求1所述的一种污水处理用加料装置，其特征在于：所述放置孔(2)内壁的两侧均开设有卡槽(201)，所述卡槽(201)的顶部固定连接有固定片(202)。
3.根据权利要求1所述的一种污水处理用加料装置，其特征在于：所述通孔(4)的内部设置有过滤网(401)，所述过滤网(401)两侧的中部均固定连接有把手(402)。
4.根据权利要求1所述的一种污水处理用加料装置，其特征在于：所述固定块(3)背面的中部开设有进水口(301)，所述进水口(301)的内部设置有进水管，所述进水口(301)的顶部设置有控制阀(302)，所述出水管(15)顶部的中部设置有控制阀(302)。
5.根据权利要求1所述的一种污水处理用加料装置，其特征在于：所述滑道(7)的正面设置有防水垫(701)，且吸附垫(13)的内部设置有活性炭。
6.根据权利要求1所述的一种污水处理用加料装置，其特征在于：所述放置块(8)的正面设置有拉手(801)，所述拉手(801)的数量为两个。
说明书
一种污水处理用加料装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水处理用加料装置。
背景技术
水资源是人类生产生活的关键资源，可是如今，生态环境遭到严重破坏，水体污染严重，水资源的保护和水污染的治理成为现代社会最关注的问题，对于在水资源短缺，水污染又严重的情况下，需要对被污染的水进行处理，使这些被污染的水处理后能重新被利用，目前，对污水处理采用多级处理技术，按照污水处理程度来分可分为一级处理、二级处理和三级处理，一级处理主要是去除污水中呈悬浮状态的固体物质，处理后的污水不宜排放，还须进行二级处理;二级处理的主要任务是大幅度去除污水中呈胶体和溶解状态的有机物，一般经过二级处理的污水就可以达到排放标准;三级处理的目的是进一步去除某种特殊的污染物质，如除氟、除磷等，属于深度处理，现有技术在对污水分级处理时，一级和二级处理连接一体，或一级处理完成的污水直接进入二级处理，中间无过渡处理连接，一级物理处理后污水中残留的悬浮或可沉淀的固体物质会随污水进入二级处理，影响二级或三级处理效果，降低后级污水处理设备寿命，同时影响污水处理后排放水的质量。
如在中国专利CN204550258U公开的一种污水处理装置，该污水处理装置，虽然通过本实用新型中设有搅拌器，对污水进行搅拌，避免污泥在弯曲通道内凝结堵塞通道，同时使用电机驱动搅拌器运转，无需人工操作，省时省力效率高，本实用新型结构简单，设计合理，易于实施，但是仍存在操作麻烦和污水处理效果不佳的缺点。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种污水处理用加料装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现以上目的，本实用新型通过以下技术方案予以实现：一种污水处理用加料装置，包括污水处理箱，所述污水处理箱的顶部开设有放置孔，所述放置孔的内部卡接有固定块，所述固定块顶部的中部开设有通孔，所述通孔的两侧开设有滑槽，所述污水处理箱正面的中部开设有放置槽，所述放置槽内壁的两侧均设置有滑道，所述放置槽的内部设置有放置块，所述放置块的顶部开设有方形孔，所述方形孔内壁的两侧从上至下依次均设置有第一卡块和第二卡块，所述第一卡块的内部设置有海绵垫，所述第二卡块的内部设置有吸附垫,所述污水处理箱一侧的底部开设有出水口，所述出水口的内部设置有出水管。
可选的，所述放置孔内壁的两侧均开设有卡槽，所述卡槽的顶部固定连接有固定片。
可选的，所述通孔的内部设置有过滤网，所述过滤网两侧的中部均固定连接有把手。
可选的，所述固定块背面的中部开设有进水口，所述进水口的内部设置有进水管，所述进水口的顶部设置有控制阀，所述出水管顶部的中部设置有控制阀。
可选的，所述滑道的正面设置有防水垫，且吸附垫的内部设置有活性炭。
可选的，所述放置块的正面设置有拉手，所述拉手的数量为两个。
(三)有益效果
本实用新型提供了一种污水处理用加料装置，具备以下有益效果：
1、该污水处理用加料装置，通过固定块、通孔、过滤网和把手之间的配合设置，使固定块便于拆装，且可以起到一级过滤处理，使污水中的杂质直接过滤出来，从而降低了污水处理成本，通过海绵垫和吸附垫的设置，能够使污水中的一些杂质，过滤出来，让污水更加干净，通过放置块和滑道的设置，使海绵垫和吸附垫更换和清洗起来更加方便快捷，操作简单，通过拉手的设置，使放置块拉出更加省力，从而达到了操作简单、污水处理效果佳和设计合理的目的。
2、该污水处理用加料装置，通过防水垫的设置，能够使放置块密封的更加牢固，不会出现渗水现象，减少了意外的发生，通过控制阀的设置，能够有效控制污水的流量，从而避免了资源的浪费和能源的消耗，通过卡槽的设置，使固定块拆装更加方便，省时省力，通过固定片的设置，能够使固定块固定的更加牢固，不易晃动，达到了水流量可控、便于拆装和固定牢固的目的。（发明人戚玉华;董五一;毛巍;张宝忠;郭喜伟）
