申请日2019.09.06
公开(公告)日2019.11.12
IPC分类号B01D17/025; B01D29/01
摘要
本发明公开了一种餐饮废水油水分离器，包括餐饮废水处理池，饮废水处理池被隔板分为三部分：右集油室、中集油室和左集油室，右集油室和进水管道连通，左集油室和出水管道连通，右集油室、中集油室和左集油室依次连通;右集油室中设置有筛网和波纹板聚结器，筛网位于波纹板聚结器上方，进水管道与右集油室的连接口位于筛网的上方;左集油室中设有聚油桶，聚油桶的下端与左集油室连通，每个聚油桶中设有聚油板，聚油桶的上端相互连通，并与出水管道连通。本发明所述隔油器，经过多次隔离，能够起到完全隔油的效果，且设备便于清理，抗腐蚀性强。哪怕在北方寒冷的冬季，也不会出现在管道处发生油脂凝固、下水道污水漫溢的现象，环保，且成本低。
权利要求书
1.一种餐饮废水油水分离器，其特征在于，包括餐饮废水处理池，饮废水处理池被隔板分为三部分，分别为右集油室、中集油室和左集油室，右集油室和进水管道连通，左集油室和出水管道连通，右集油室、中集油室和左集油室依次连通;
所述右集油室中设置有筛网和波纹板聚结器，筛网位于波纹板聚结器上方，进水管道与右集油室的连接口位于筛网的上方;
所述左集油室中设置有聚油桶，聚油桶的下端与左集油室连通，每个聚油桶中设置有聚油板，聚油桶的上端相互连通，并与出水管道连通。
2.根据权利要求1所述的餐饮废水油水分离器，其特征在于，所述餐饮废水处理池上设置有盖板，盖板上设置有把手。
3.根据权利要求1或2所述的餐饮废水油水分离器，其特征在于，所述餐饮废水处理池的外壁上沿周向设置有横架。
4.根据权利要求3所述的餐饮废水油水分离器，其特征在于，所述筛网和波纹板聚结器均可拆卸式设置在右集油室中。
5.根据权利要求4所述的餐饮废水油水分离器，其特征在于，所述聚油桶的内壁设置有挂钩，聚油板的边缘设置有卡扣，挂钩与卡扣配合设置使聚油板可拆卸式设置于聚油桶中。
6.根据权利要求5所述的餐饮废水油水分离器，其特征在于，所述餐饮废水处理池、盖板、筛网、波纹板聚结器、聚油桶和聚油板均采用不锈钢制成。
7.根据权利要求6所述的餐饮废水油水分离器，其特征在于，所述筛网设置有便于的卡扣。
8.根据权利要求7所述的餐饮废水油水分离器，其特征在于，所述集油室、中集油室和左集油室依次连通的连通管口均位于隔板的下端。
9.根据权利要求8所述的餐饮废水油水分离器，其特征在于，所述聚油板由多层隔板固定连接叠加而成，相邻两层隔板的间距为2-5mm。
说明书
一种餐饮废水油水分离器
技术领域
本发明属于餐饮废水处理设备技术领域，具体地说是涉及一种餐饮废水油水分离器。
背景技术
用于油水分离的装置在诸多领域有着环境保护的优点，众所周知不论是餐饮废水还是工厂、屠宰场等废水最终都会排放到下水管网中，久而久之不仅会导致下水管道的堵塞，致使污水外溢，更严重的影响了人们的生活，而油水分离器则将油污和污水分离开来，污水直接外排到下水管网中，这样以来既减少对下水道及环境的污染，又使得水资源得到了保护。
然而，传统的油水分离装置大多只能简单的阻隔一定程度的油污进入管网，并且具有隔油不完全，设备难清理，抗腐蚀性差等特点，遭到许多企业单位的排斥。除此之外，在北方较为寒冷的冬季，设计考虑不全面的油水分离装置甚至会在管道处发生油脂凝固，下水道污水漫溢，不但污染了生产、生活环境，也增加了不必要的疏通开支。
发明内容
本发明的目的在于提供一种餐饮废水油水分离器，解决现有技术中设备难清理，抗腐蚀性差等，以及油水分离装置甚至会在管道处发生油脂凝固，下水道污水漫溢等技术问题。
为了解决上述技术问题，本发明通过以下技术方案实现：
一种餐饮废水油水分离器，包括餐饮废水处理池，饮废水处理池被隔板分为三部分，分别为右集油室、中集油室和左集油室，右集油室和进水管道连通，左集油室和出水管道连通，右集油室、中集油室和左集油室依次连通;
所述右集油室中设置有筛网和波纹板聚结器，筛网位于波纹板聚结器上方，进水管道与右集油室的连接口位于筛网的上方;
所述左集油室中设置有聚油桶，聚油桶的下端与左集油室连通，每个聚油桶中设置有聚油板，聚油桶的上端相互连通，并与出水管道连通。
油污水送入油水分离器后，从进水管道喷出，固态废物被筛网阻拦，大颗粒油滴进入下部在波纹板聚结器处聚集到一定程度后上浮在右集油室和中集油室形成一层厚厚的油膜，含更小颗粒的油滴可随水一起进入左集油室，水在左集油室的聚油桶中由下往上流动，细小颗粒的油被一层层的表明粗糙的聚油板阻隔并聚集在其上，经过多道过滤后的含油污水从出水管道流出，其含油量已降至很低可直接排入城镇污水管网。
本发明所述隔油器，经过多次隔离，能够起到完全隔油的效果，且设备便于清理，抗腐蚀性强。哪怕在北方较为寒冷的冬季，也不会出现在管道处发生油脂凝固、下水道污水漫溢的现象，环保，且成本低。

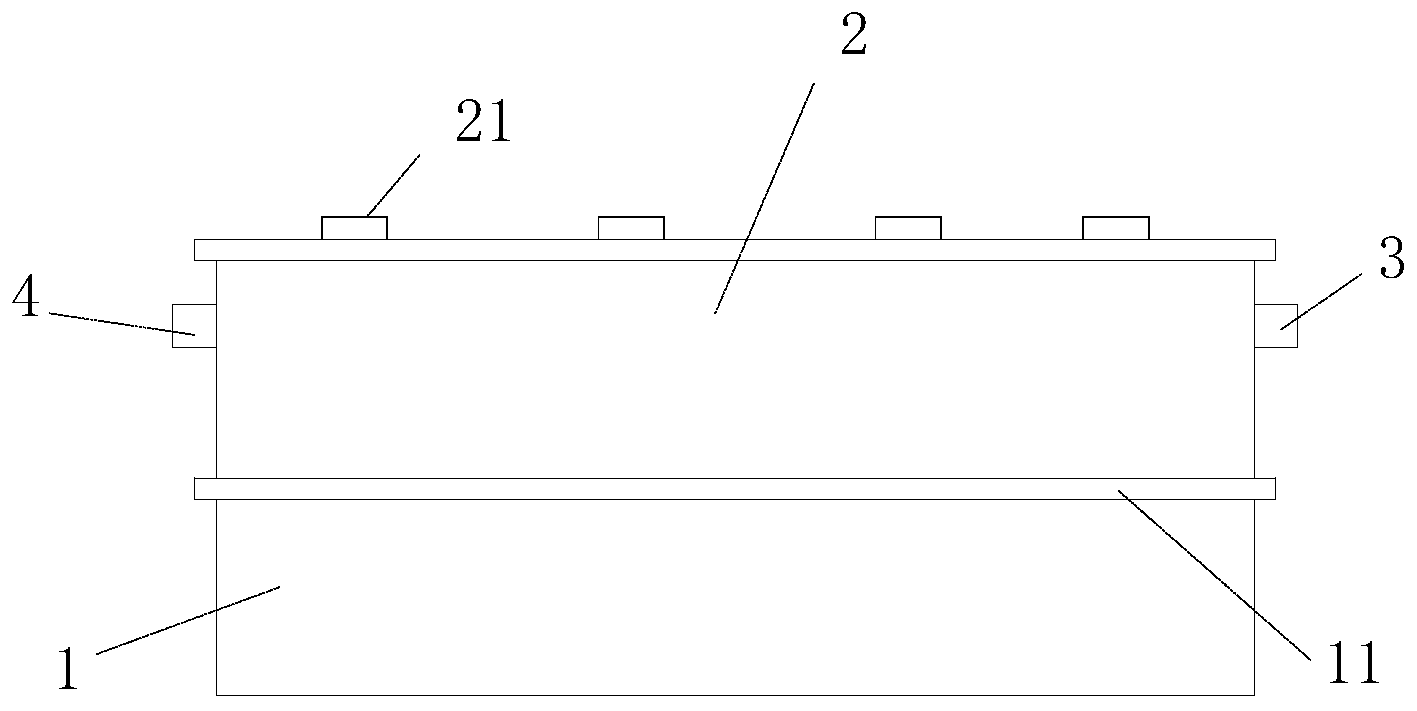

进一步改进，所述餐饮废水处理池上设置有盖板，盖板上设置有把手。在清洗装置时，直接打开把手并打盖板，用于一般饭店排水3个月清洗一次即可。
进一步改进，所述餐饮废水处理池的外壁上沿周向设置有横架，横架起到把手的作用，便于搬运。
进一步改进，所述筛网和波纹板聚结器均可拆卸式设置在右集油室中，便于拆装和清洗。
进一步改进，所述聚油桶的内壁设置有挂钩，聚油板的边缘设置有卡扣，挂钩与卡扣配合设置使聚油板可拆卸式设置于聚油桶中，便于拆装。
进一步改进，所述餐饮废水处理池、盖板、筛网、波纹板聚结器、聚油桶和聚油板均采用不锈钢制成，防腐效果好，提高使用寿命。
进一步改进，所述筛网设置有便于的卡扣，便于拆装和清洗。
进一步改进，所述集油室、中集油室和左集油室依次连通的连通管口均位于隔板的下端。
进一步改进，所述聚油板由多层隔板固定连接叠加而成，相邻两层隔板的间距为2-5mm。
与现有技术相比，本发明的有益效果是：
本发明隔油器，经过多次隔离，能够起到完全隔油的效果，且设备便于清理，抗腐蚀性强。哪怕在北方较为寒冷的冬季，也不会出现在管道处发生油脂凝固、下水道污水漫溢的现象，环保，且成本低。（发明人王澳;许航;张致远;温昕）
