申请日2019.10.25
公开(公告)日2019.12.24
IPC分类号C02F3/30; C02F101/16; C02F101/10; C02F101/30
摘要
本发明公开了一种序批式活性污泥法污水生物处理装置，包括：腔体，腔体包括调节区、序批式主反应区、澄清区和清水区，序批式主反应区分别与调节区和澄清区连接，澄清区还与清水区连接;调节区的侧壁上设有进水口，且调节区内设有进水气提组件和调节堰槽，调节堰槽分别与进水气提组件和序批式主反应区连接;序批式主反应区包括第一反应区和第二反应区，第一反应区内设有第一曝气组件和填料区，第二反应区内设有第二曝气组件、污泥回流气提组件、倒锥体结构和防涌结构，污泥回流气提组件与第一反应区连接，防涌结构与澄清区连接;澄清区的侧壁上设有排水管，且澄清区内设有中心布水器。本发明有效控制了污泥膨胀，出水效果好。
权利要求书

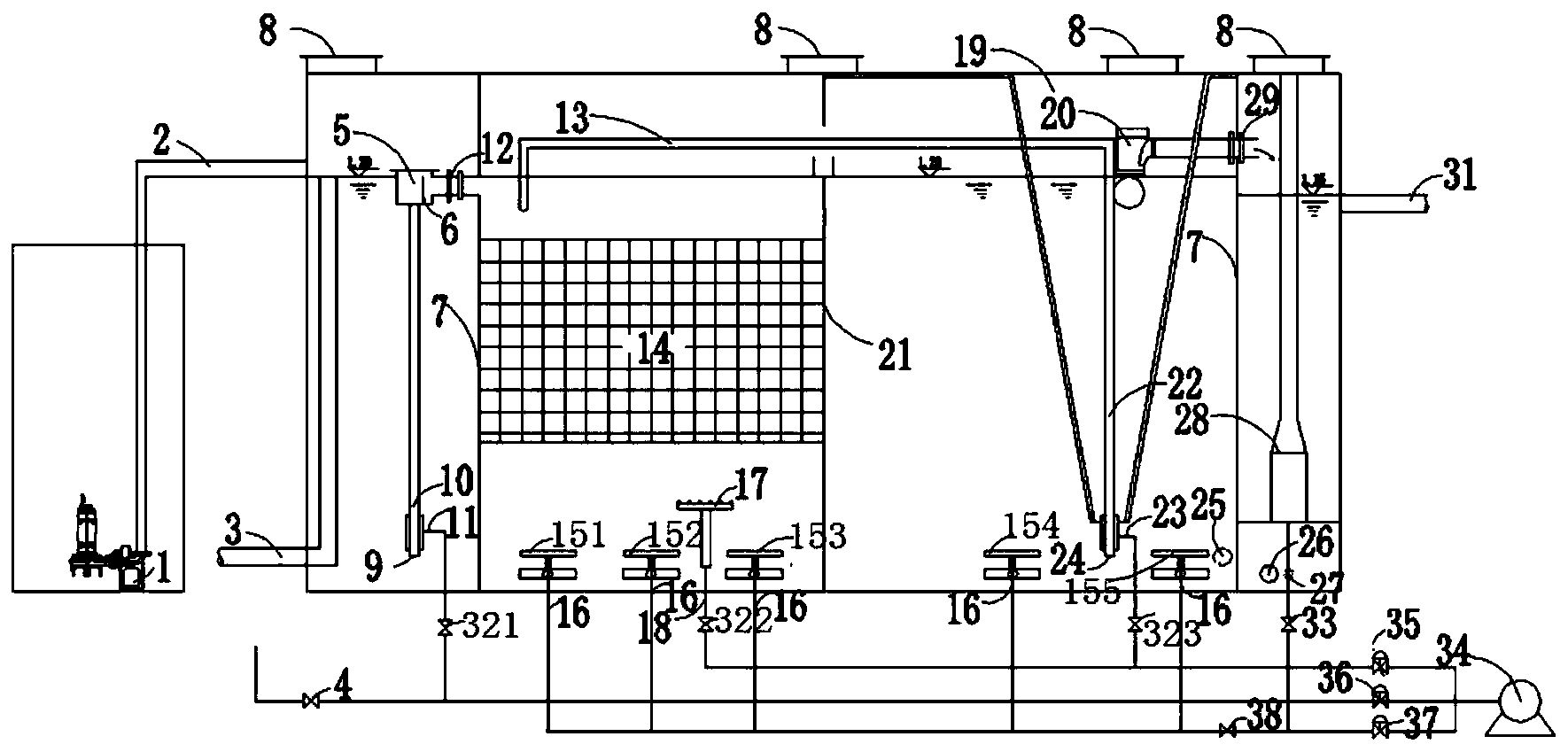

1.一种序批式活性污泥法污水生物处理装置，其特征在于，包括：腔体，所述腔体包括调节区、序批式主反应区、澄清区和清水区，所述序批式主反应区分别与所述调节区和澄清区连接，所述澄清区还与所述清水区连接;
所述调节区的侧壁上设有进水口，且所述调节区内设有进水气提组件和调节堰槽(5)，所述调节堰槽(5)分别与所述进水气提组件(10)和所述序批式主反应区连接;
所述序批式主反应区包括第一反应区和第二反应区，所述第一反应区内设有第一曝气组件和填料区(14)，所述第二反应区内设有第二曝气组件、污泥回流气提组件(22)、倒锥体结构(19)和防涌结构(20)，所述污泥回流气提组件(22)与所述第一反应区连接，所述防涌结构(20)与所述澄清区连接;
所述澄清区的侧壁上设有排水管(31)，且所述澄清区内设有中心布水器(28)。
2.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述进水气提组件(10)包括第一提水管(9)和第一进气管(11)，所述第一提水管(9)的一端与所述调节堰槽(5)连接，且所述第一提水管(9)的侧壁与所述第一进气管(11)的一端连接，所述第一进气管(11)的另一端通过第一时控电动阀(36)与鼓风机连接。
3.根据权利要求2所述的序批式活性污泥法污水生物处理装置，其特征在于，所述调节堰槽(5)内设有可调堰板(6)，且所述调节堰槽(5)通过进水法兰(12)与所述第一反应区连接。
4.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述第一曝气组件包括第一散流曝气器(151)、第二散流曝气器(152)、第三散流曝气器(153)、穿孔曝气器(17)、曝气进气管(16)、和穿孔曝气管(18);所述曝气进气管(16)的一端分别与所述第一散流曝气器(151)、第二散流曝气器(152)和第三散流曝气器(153)连接，另一端通过第二时控电动阀(37)与鼓风机连接;所述穿孔曝气管(18)的一端与所述穿孔曝气器(17)连接，另一端通过第三时控电动阀(35)与所述鼓风机连接。
5.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述污泥回流气提组件(22)包括第二提水管(24)和第二进气管(23)，所述第二提水管(24)的一端通过污泥回流管(13)与所述第一反应区连接，且所述第二提水管(24)的侧壁与所述第二进气管(23)的一端连接，所述第二进气管(23)的另一端与第二时控电动阀(37)连接。
6.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述第二曝气组件包括第四散流曝气器(154)、第五散流曝气器(155)和曝气进气管(16);所述第四散流曝气器(154)和第五散流曝气器(155)均与所述曝气进气管(16)的一端连接。
7.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述防涌结构(20)通过出水法兰(29)与所述澄清区连接。
8.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述清水区设有轻质滤料(30)、反洗排水管(26)、反洗进气管(27)，所述反洗进气管(27)与所述第三时控电动阀(37)连接。
9.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述腔体为长方体，且所述腔体的顶部设有顶盖。
10.根据权利要求1所述的序批式活性污泥法污水生物处理装置，其特征在于，所述调节区与序批式主反应区之间、所述序批式主反应区与所述澄清区之间、所述澄清区与所述清水区之间均设有分区隔板(7);所述第一反应区与所述第二反应区之间设有竖向隔板(21)。
说明书
一种序批式活性污泥法污水生物处理装置
技术领域
本发明属于环保设备领域，更具体地，涉及一种占地面积小、结构简单、控制灵活、能耗低、出水SS较低、适用于农村分散生活污水的序批式活性污泥法污水生物处理装置。
背景技术
目前，我国县、镇、村的排水量占全国总排水量的50%以上，而96%的村镇没有排水渠道和污水处理系统，乡镇一级污水处理率不超过1%，大量生活污水随意排放，造成小城镇及农村地表和地下水体污染严重，严重威胁农村饮用水的安全性和居民的身心健康。而农村居民的生活用水量受到生活条件、生活习惯和节气等因素的影响。一般农村人口居住分散，数量也不多，产生的污水量小，但是变化系数大，居民生活规律相近，故农村生活污水量早上和晚上会比白天大，夜间排放量很小，甚至会断流，水质水量波动大。因此，在农村污水处理过程中，采用人口密集区截污纳管、建设污水处理厂的方式不再适用，而因地制宜地采用投资费用少、运行管理简单的分散式处理工艺及装置是一种理想的选择。
SBR(序批式活性污泥法)工艺是《农村生活污水处理设施技术标准(征询意见稿)》推荐的乡村污水处理工艺。SBR反应池是序批式活性污泥法的主体构筑物，SBR是序批式活性污泥法(Sequencing Batch Reactor)的简称。与传统污水处理工艺不同，SBR技术采用时间分割的操作方式代替空间分割的操作方式，非稳定生化反应代替稳态生化反应，静置理想沉淀代替传统的动态沉淀。主要特征是在运行上的有序和间歇操作，SBR工艺的核心是SBR反应池，该池集均化、初沉、生物降解、二沉等功能于一池，无污泥回流系统。污水在SBR反应池一个周期内完成进水、反应、沉淀、排水、闲置等工序，使污水处理过程大为简化。在一个运行周期中，各个阶段的运行时间、反应期内混合液体积的变化及运行状态都可以根据具体污水的性质、出水水质及运行功能要求等灵活掌握。
现有的SBR技术主要在同一反应池中实现均化、初沉、生物降解等功能，该结构容易在对污水进行各个阶段处理时相互干扰，影响污水的处理效率和出水水质，而且所用的电器设备较多、自控化控制要求高、易产生浮渣等。
因此，针对农村污水排放特点及SBR工艺自控复杂等缺陷，特别需要一种使用电器设备少、出水水质较好、自控化控制要求低的污水生物处理装置。
发明内容
本发明的目的是提出一种使用电器设备少、出水水质较好、自控化控制要求低的一种序批式污水生物处理装置。。
为了实现上述目的，本发明提供了一种序批式活性污泥法污水生物处理装置，包括：腔体，所述腔体包括调节区、序批式主反应区、澄清区和清水区，所述序批式主反应区分别与所述调节区和澄清区连接，所述澄清区还与所述清水区连接;所述调节区的侧壁上设有进水口，且所述调节区内设有进水气提组件和调节堰槽，所述调节堰槽分别与所述进水气提组件和所述序批式主反应区连接;所述序批式主反应区包括第一反应区和第二反应区，所述第一反应区内设有第一曝气组件和填料区，所述第二反应区内设有第二曝气组件、污泥回流气提组件、倒锥体结构和防涌结构，所述污泥回流气提组件与所述第一反应区连接，所述防涌结构与所述澄清区连接;所述澄清区的侧壁上设有排水管，且所述澄清区内设有中心布水器(28)。
优选的，所述进水气提组件包括第一提水管和第一进气管，所述第一提水管的一端与所述调节堰槽连接，且所述第一提水管的侧壁与所述第一进气管的一端连接，所述第一进气管的另一端通过第一时控电动阀与鼓风机连接。
优选的，所述调节堰槽内设有可调堰板，且所述调节堰槽通过进水法兰与所述第一反应区连接。
优选的，所述第一曝气组件包括第一散流曝气器、第二散流曝气器、第三散流曝气器、穿孔曝气器、曝气进气管、和穿孔曝气管;所述曝气进气管的一端分别与所述第一散流曝气器、第二散流曝气器和第三散流曝气器连接，另一端通过第二时控电动阀与鼓风机连接;所述穿孔曝气管的一端与所述穿孔曝气器连接，另一端通过第三时控电动阀与所述鼓风机连接。
优选的，所述污泥回流气提组件包括第二提水管和第二进气管，所述第二提水管的一端通过污泥回流管与所述第一反应区连接，且所述第二提水管的侧壁与所述第二进气管的一端连接，所述第二进气管的另一端与第二时控电动阀连接。
优选的，所述第二曝气组件包括第四散流曝气器、第五散流曝气器和曝气进气管;所述第四散流曝气器和第五散流曝气器均与所述曝气进气管的一端连接。
优选的，所述防涌结构通过出水法兰与所述澄清区连接。
优选的，所述清水区设有轻质滤料、反洗排水管、反洗进气管，所述反洗进气管与所述第三时控电动阀连接。
优选的，所述腔体为长方体，且所述腔体的顶部设有顶盖。
优选的，所述调节区与序批式主反应区之间、所述序批式主反应区与所述澄清区之间、所述澄清区与所述清水区之间均设有分区隔板;所述第一反应区与所述第二反应区之间设有竖向隔板。
本发明的有益效果在于：本发明的序批式活性污泥法污水生物处理装置将调节区、序批式主反应区、澄清区、清水区设于同一腔体内，仅通过隔板分开，使整个装置占地面积较小且连接方式简单、能耗较低，可间歇处理排入的不定量污水，通过气提组件和曝气组件的时空程序启闭控制，实现进出水、厌氧、好氧和消氧的交替运行，形成溶解氧、第二反应OD5的浓度梯度，有效控制了污泥膨胀，出水效果好，对出水SS的去除尤为高效，而调节堰槽内的滞留存量待处理污水，则对进入的污水有稀释缓冲作用，有效抵抗水量变化和有机污染物的冲击。（发明人柏永生;韩军;蔡文波;师路远;常江;王佳伟;白宇;蒋勇）
