申请日2019.08.28
公开(公告)日2019.11.29
IPC分类号G01N33/18; G01N1/14; C02F1/44
摘要
本发明涉及一种便携式的黑臭水体治理用采集装置及采集方法，包括底座、外套筒、缺口、观察视窗、刻度尺、提手座、提拉把手、检测装置、收集筒和内滑道。上述便携式的黑臭水体治理用采集装置，在外套筒内设置收集筒，并在收集筒的底部设置检测装置，在进行水体收集时，需要将内部的收集筒灌满，在收集筒逐渐灌满的过程中，逐渐下压缓冲弹簧，并使电极杆卡嵌进电极外座并与接触电极接通，使外部的警报灯亮起，提示操作人员收集筒已灌满，通过长时间静置，利用收集筒内的两组分离膜分离固体杂质，在检测时，向上拉起外套筒，根据需要连接每层静置区外侧的管接口，对黑臭水体进行抽样检测，有效提高检测的准确度。
权利要求书

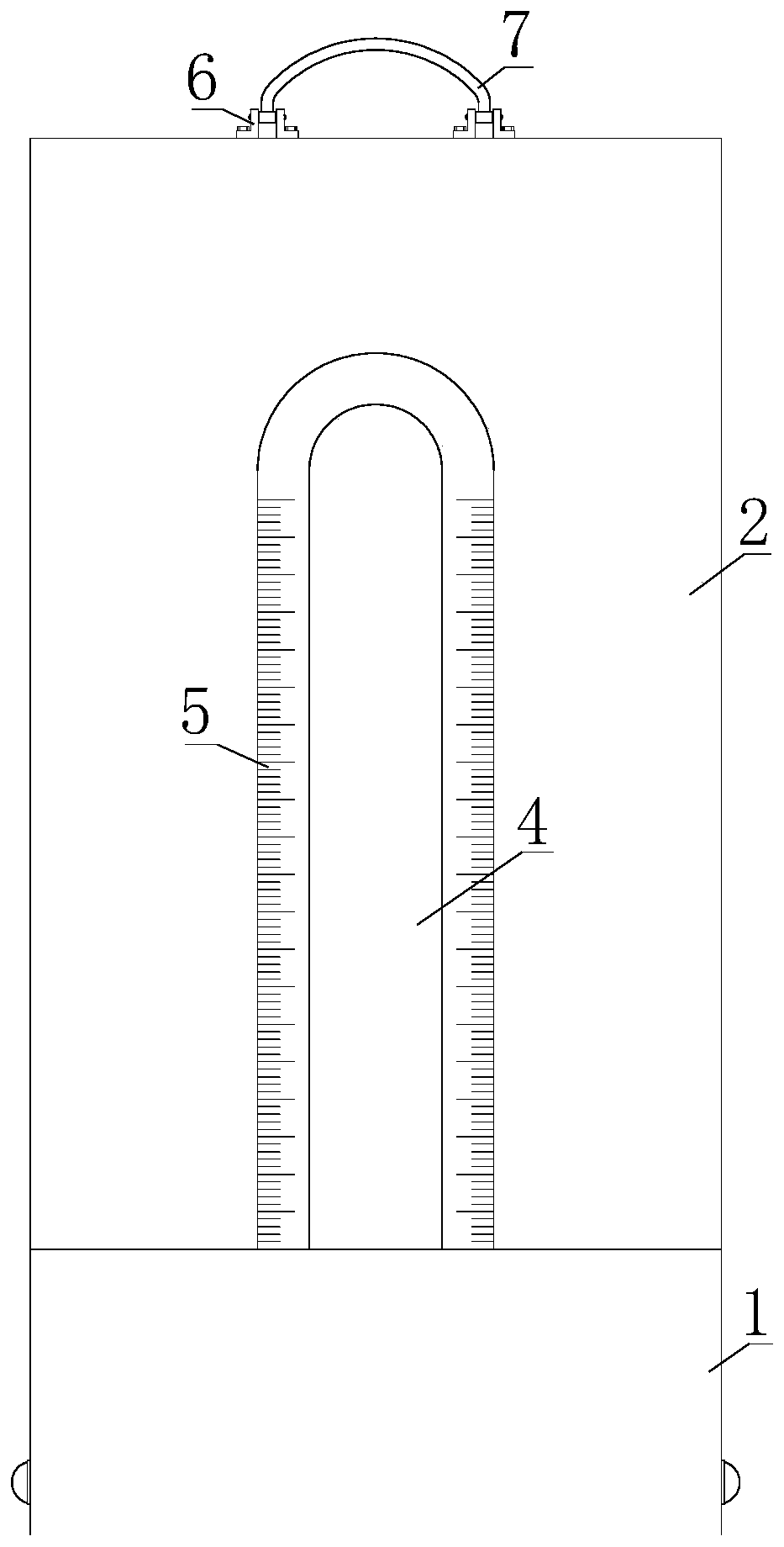

1.一种便携式的黑臭水体治理用采集装置，包括底座(1)、外套筒(2)、缺口(3)、观察视窗(4)、刻度尺(5)、提手座(6)、提拉把手(7)、检测装置(8)、收集筒(9)和内滑道(10)，其特征在于：所述底座(1)的上侧设有外套筒(2)，所述外套筒(2)的后侧底部设有缺口(3)，所述外套筒(2)的前端设有观察视窗(4)，所述观察视窗(4)的外侧设有刻度尺(5)，所述外套筒(2)的顶部设有提手座(6)，所述提手座(6)内安装提拉把手(7)，所述外套筒(2)的内壁上设有内滑道(10)，所述内滑道(10)中安装收集筒(9)，所述收集筒(9)的底部安装检测装置(8);
所述检测装置(8)包括蓄电池组(81)、电极底座(82)、电极杆(83)、电极外座(84)、接触电极(85)、缓冲弹簧(86)、保护套管(87)、充电口(88)、警报灯(89)和导线束(810)，所述蓄电池组(81)的上侧通过导线束(810)连接电极底座(82)，所述电极底座(82)的上侧安装电极杆(83)，所述收集筒(9)的底部安装缓冲弹簧(86)，所述缓冲弹簧(86)侧面的收集筒(9)上安装电极外座(84)，所述电极外座(84)内设有接触电极(85)，所述收集筒(9)的底部外侧设有保护套管(87)，所述蓄电池组(81)的底部连接充电口(88)，所述蓄电池组(81)通过导线束(810)连接警报灯(89);
所述收集筒(9)包括筒本体(91)、连接杆(92)、内嵌滑块(93)、卡嵌座(94)、卡嵌螺栓(95)、分离膜(96)、管接口(97)和保护盖(98)，所述筒本体(91)的顶端两侧分别设有连接杆(92)，所述连接杆(92)的末端安装内嵌滑块(93)，所述筒本体(91)的内部设有若干个卡嵌座(94)，所述卡嵌座(94)内通过卡嵌螺栓(95)安装分离膜(96)，所述筒本体(91)的背面设有若干个管接口(97)，所述管接口(97)的外侧安装保护盖(98)。
2.如权利要求1所述的一种便携式的黑臭水体治理用采集装置，其特征在于：所述卡嵌座(94)、卡嵌螺栓(95)和分离膜(96)共设有两组。
3.如权利要求1所述的一种便携式的黑臭水体治理用采集装置，其特征在于：所述管接口(97)和保护盖(98)共设有三组，并分别对应内侧的分离膜(96)设置。
4.如权利要求1所述的一种便携式的黑臭水体治理用采集装置，其特征在于：所述内嵌滑块(93)卡嵌于内滑道(10)中。
5.如权利要求1所述的一种便携式的黑臭水体治理用采集装置的采集方法，其步骤如下：
S1：向上提起外套筒(2)，将采集用水管安装在收集筒(9)最上侧的管接口(97)处，进行黑臭水体的采集;
S2：在采集过程中逐渐将收集筒(9)灌满，其重量逐渐增加，并对下侧的缓冲弹簧(86)造成压力，当收集筒(9)内的水体收集满时，电极杆(83)卡嵌进电极外座(84)中，并与接触电极(85)接触，接通内部电路，使底座(1)外部的警报灯(89)亮起;
S3：当收集筒(9)收集满后，拆卸采集用水管，并使用保护盖(98)封闭管接口(97)，关闭外套筒(2)，静置收集筒(9)一段时间，使收集筒(9)内的杂质固体沉淀，并利用分离膜(96)分层过滤;
S4：打开管接口(97)的保护盖(98)，并连接检测用水管，将利用分离膜(96)分离并静置后的水体通入检测类装置进行检测。
6.如权利要求5所述的一种便携式的黑臭水体治理用采集装置的采集方法，其特征在于：在采集和静置过程中，未使用的所述管接口(97)使用保护盖封闭。
说明书
一种便携式的黑臭水体治理用采集装置及采集方法
技术领域
本发明涉及一种水体治理用采集装置，尤其是一种便携式的黑臭水体治理用采集装置及采集方法。
背景技术
水质监测，是监视和测定水体中污染物的种类、各类污染物的浓度及变化趋势，评价水质状况的过程，主要监测项目可分为两大类：一类是反映水质状况的综合指标，如温度、色度、浊度、pH值、电导率、悬浮物、溶解氧、化学需氧量和生化需氧量等，另一类是一些有毒物质，如酚、氰、砷、铅、铬、镉、汞和有机农药等，为客观的评价江河和海洋水质的状况，除上述监测项目外，有时需进行流速和流量的测定，因此，对一种便携式污水水样采集装置的需求日益增长，现有的水体治理检测时需要对水体静置状态下的成分含量进行检测，而在收集水体时，由于水体呈流动状态，水体中含有较多的泥土等固体杂物，该固体杂物中的成分不属于水体，但会对检测结果产生较大的影响。
发明内容
鉴于上述状况，有必要提供一种便携式的黑臭水体治理用采集装置及采集方法，在外套筒内设置收集筒，并在收集筒的底部设置检测装置，在进行水体收集时，需要将内部的收集筒灌满，在收集筒逐渐灌满的过程中，逐渐下压缓冲弹簧，并使电极杆卡嵌进电极外座并与接触电极接通，使外部的警报灯亮起，提示操作人员收集筒已灌满，通过长时间静置，利用收集筒内的两组分离膜分离固体杂质，在检测时，向上拉起外套筒，根据需要连接每层静置区外侧的管接口，对黑臭水体进行抽样检测，有效提高检测的准确度。
一种便携式的黑臭水体治理用采集装置，包括底座、外套筒、缺口、观察视窗、刻度尺、提手座、提拉把手、检测装置、收集筒和内滑道，所述底座的上侧设有外套筒，所述外套筒的后侧底部设有缺口，所述外套筒的前端设有观察视窗，所述观察视窗的外侧设有刻度尺，所述外套筒的顶部设有提手座，所述提手座内安装提拉把手，所述外套筒的内壁上设有内滑道，所述内滑道中安装收集筒，所述收集筒的底部安装检测装置。
所述检测装置包括蓄电池组、电极底座、电极杆、电极外座、接触电极、缓冲弹簧、保护套管、充电口、警报灯和导线束，所述蓄电池组的上侧通过导线束连接电极底座，所述电极底座的上侧安装电极杆，所述收集筒的底部安装缓冲弹簧，所述缓冲弹簧侧面的收集筒上安装电极外座，所述电极外座内设有接触电极，所述收集筒的底部外侧设有保护套管，所述蓄电池组的底部连接充电口，所述蓄电池组通过导线束连接警报灯。
所述收集筒包括筒本体、连接杆、内嵌滑块、卡嵌座、卡嵌螺栓、分离膜、管接口和保护盖，所述筒本体的顶端两侧分别设有连接杆，所述连接杆的末端安装内嵌滑块，所述筒本体的内部设有若干个卡嵌座，所述卡嵌座内通过卡嵌螺栓安装分离膜，所述筒本体的背面设有若干个管接口，所述管接口的外侧安装保护盖。
优选的，所述卡嵌座、卡嵌螺栓和分离膜共设有两组。
优选的，所述管接口和保护盖共设有三组，并分别对应内侧的分离膜设置。
优选的，所述内嵌滑块卡嵌于内滑道中。
作为本发明的另一种技术方案，提供了一种便携式的黑臭水体治理用采集装置的采集方法，包括如下步骤：
步骤一：向上提起外套筒，将采集用水管安装在收集筒最上侧的管接口处，进行黑臭水体的采集;
步骤二：在采集过程中逐渐将收集筒灌满，其重量逐渐增加，并对下侧的缓冲弹簧造成压力，当收集筒内的水体收集满时，电极杆卡嵌进电极外座中，并与接触电极接触，接通内部电路，使底座外部的警报灯亮起;
步骤三：当收集筒收集满后，拆卸采集用水管，并使用保护盖封闭管接口，关闭外套筒，静置收集筒一段时间，使收集筒内的杂质固体沉淀，并利用分离膜分层过滤;
步骤四：打开管接口的保护盖，并连接检测用水管，将利用分离膜分离并静置后的水体通入检测类装置进行检测。
优选的，在采集和静置过程中，未使用的所述管接口使用保护盖封闭
上述一种便携式的黑臭水体治理用采集装置的有益效果如下：
本发明提供的一种便携式的黑臭水体治理用采集装置及采集方法，在外套筒内设置收集筒，并在收集筒的底部设置检测装置，在进行水体收集时，需要将内部的收集筒灌满，在收集筒逐渐灌满的过程中，逐渐下压缓冲弹簧，并使电极杆卡嵌进电极外座并与接触电极接通，使外部的警报灯亮起，提示操作人员收集筒已灌满，通过长时间静置，利用收集筒内的两组分离膜分离固体杂质，在检测时，向上拉起外套筒，根据需要连接每层静置区外侧的管接口，对黑臭水体进行抽样检测，本发明结构完整合理，有效提高检测的准确度，同时方便采集人员携带采样。（发明人陈延延;温育岁;陈国武;梁洁锋;刘木辉）
