申请日2019.11.22
公开(公告)日2020.01.17
IPC分类号C02F9/04; C02F101/10
摘要
本发明公开了一种基于环境减排的工业污水二次处理用脱硫氧化池，包括原水池和自动加药装置，自动加药装置安装在原水池的上端，在池体的上端加装盖板，利用盖板提高原水池的密封性，避免污水因阳光蒸腾而散发到大气中，在净水池顶部的盖板上端开设安装槽安装PH值测试仪，利用PH值测试仪对净水池内处理后的水进行实时的PH值检测，判定污水是否处理合格，在氧化反应池内部设置阴离子选择透过膜，通过阴离子选择透过膜将硫离子富集到第一反应池内，提高第一反应池内的硫离子浓度，方便对硫离子进行氧化处理，加快反应效率;该基于环境减排的工业污水二次处理用脱硫氧化池，结构简单，使用便捷，环保高效。
权利要求书

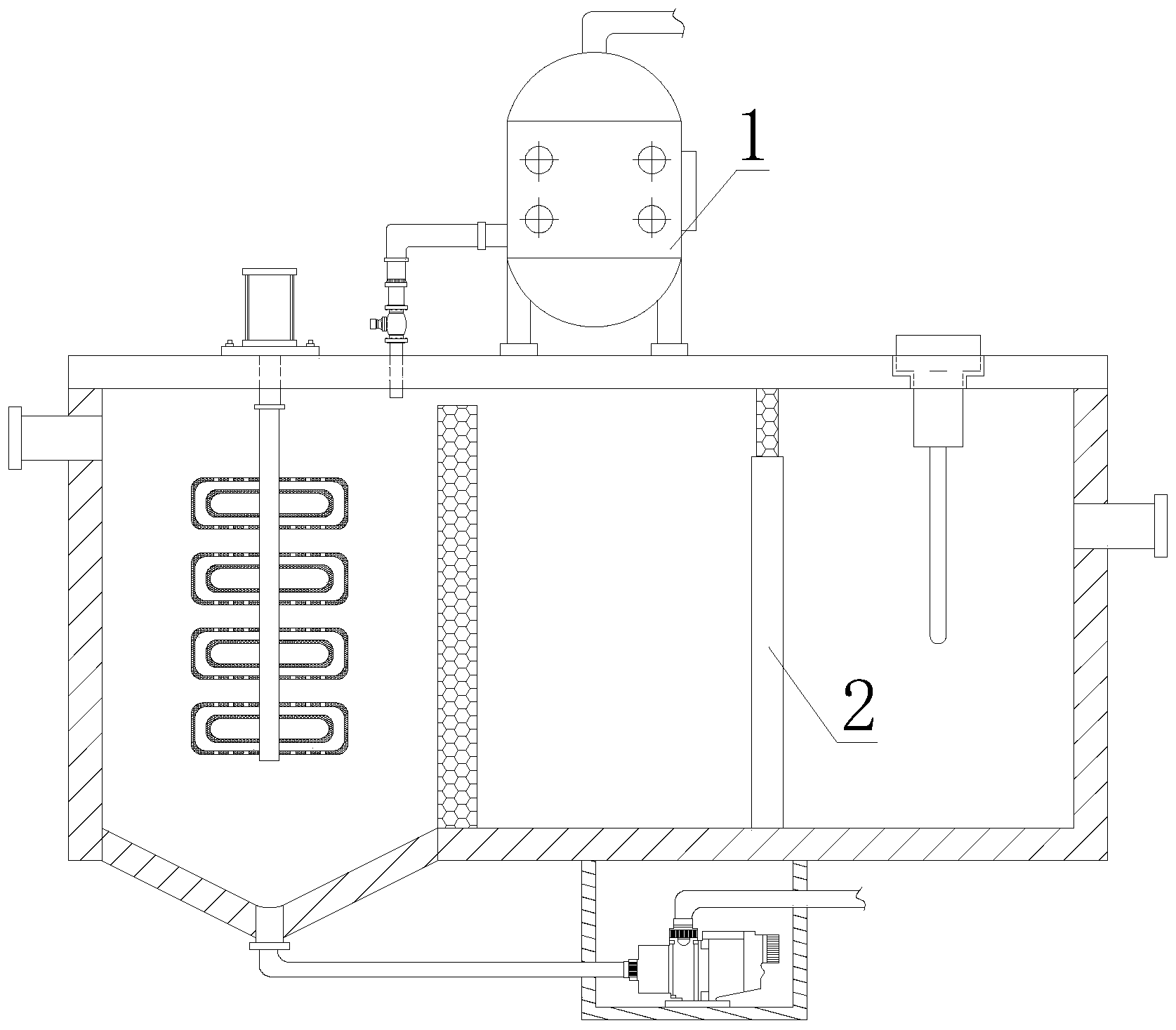

1.本基于环境减排的工业污水二次处理用脱硫氧化池，包括原水池(1)和自动加药装置(2)，自动加药装置(2)安装在原水池(1)的上端，其特征在于：所述原水池(1)包括池体(11)、进水管(12)、出水管(13)、隔板(14)、氧化反应池(15)、净水池(16)、排污机构(17)、盖板(18)、电机(19)、螺杆(110)和搅拌叶片(111)，池体(11)两端的侧壁上分别设置进水管(12)和出水管(13)，池体(11)的内部设置有隔板(14)，隔板(14)将池体(11)内部分隔成氧化反应池(15)和净水池(16)，排污机构(17)设置在池体(11)的底部，池体(11)的上端封盖有盖板(18)，电机(19)安装于氧化反应池(15)顶部的盖板(18)的上端，电机(19)的输出轴贯穿盖板(18)并延伸至氧化反应池(15)的内部，末端套接有螺杆(110)，螺杆(110)的外壁上均匀设置有搅拌叶片(111)，盖板(18)的上端安装自动加药装置(2);
所述自动加药装置(2)包括碱液罐(21)、进液管(22)、PLC控制器(23)、导管A(24)、流量控制阀(25)和导管B(26)，碱液罐(21)固定连接在盖板(18)的上端，碱液罐(21)的底部安装进液管(22)，碱液罐(21)的一侧外壁上设置PLC控制器(23)，另一侧外壁上固定连接导管A(24)的一端，导管A(24)的另一端设置与流量控制阀(25)的进口端相连，流量控制阀(25)的出口端与导管B(26)的一端固定相连，导管B(26)的另一端贯穿盖板(18)并延伸至氧化反应池(15)的内部。
2.根据权利要求1所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述氧化反应池(15)的内壁间设置有阴离子选择透过膜(112)，阴离子选择透过膜(112)将氧化反应池(15)分隔成第一反应池(151)和第二反应池(152)，第一反应池(151)安装搅拌叶片(111)。
3.根据权利要求2所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述第一反应池(151)的底部为漏斗形结构，且尖端处设置有排污口(113)。
4.根据权利要求1所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述排污机构(17)包括防护箱(171)、污泥泵(172)、排污管A(173)和排污管B(174)，防护箱(171)焊接于池体(11)的底部，防护箱(171)内的底板上端安装有污泥泵(172)，污泥泵(172)的输入端与排污管A(173)的一端固定相连，排污管A(173)的另一端贯穿防护箱(171)的侧壁并延伸至其外部，且末端与排污口(113)相连，排污管B(174)的一端与污泥泵(172)的输出端固定相连，排污管B(174)的另一端贯穿防护箱(171)的另一端的侧壁并延伸至其外部。
5.根据权利要求1所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述净水池(16)顶部的盖板(18)的上端开设有安装槽(114)，安装槽(114)内安装有PH值测试仪(115)。
6.根据权利要求5所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述PH值测试仪(115)包括主体(1151)和探针(1152)，主体(1151)嵌合在安装槽(114)内，主体(1151)的下端固定连接探针(1152)，探针(1152)延伸至净水池(16)的内部。
7.根据权利要求6所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述主体(1151)的内部设置有无线连接模块(1153)，主体(1151)通过无线连接模块(1153)可与监控室内的电脑主机进行远程连接。
8.根据权利要求1所述的基于环境减排的工业污水二次处理用脱硫氧化池，其特征在于：所述隔板(14)的上端设置有过滤网(116)。
说明书
基于环境减排的工业污水二次处理用脱硫氧化池
技术领域
本发明涉及污水处理设备技术领域，具体为基于环境减排的工业污水二次处理用脱硫氧化池。
背景技术
污水处理：为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是传统的工业污水二次处理用脱硫氧化池大多上敞口设置的，天气晴朗的时候，由于阳光的蒸腾作用，特别是在正午太阳温度最高的时候，工业污水里的硫离子会随水汽蒸发，逸散到大气中，含有过多的酸性离子的水汽最终会以酸雨的形式降落到地面，对环境破坏极大;而且传统的工业污水二次处理用脱硫氧化池使用不够方便，不能实时监测处理后的水的酸性PH值，对于是否处理合格还必须采集样品进行检验，较为麻烦。故，我们推出基于环境减排的工业污水二次处理用脱硫氧化池。
发明内容
本发明的目的在于提供本基于环境减排的工业污水二次处理用脱硫氧化池，包括原水池和自动加药装置，自动加药装置安装在原水池的上端，通过在池体的上端封盖盖板，并在盖板的上端安装自动加药装置以及设置PH值测试仪，从而解决了上述背景中所提出的问题。
为实现上述目的，本发明提供如下技术方案：本基于环境减排的工业污水二次处理用脱硫氧化池，包括原水池和自动加药装置，自动加药装置安装在原水池的上端，所述原水池包括池体、进水管、出水管、隔板、氧化反应池、净水池、排污机构、盖板、电机、螺杆和搅拌叶片，池体两端的侧壁上分别设置进水管和出水管，池体的内部设置有隔板，隔板将池体内部分隔成氧化反应池和净水池，排污机构设置在池体的底部，池体的上端封盖有盖板，电机安装于氧化反应池顶部的盖板的上端，电机的输出轴贯穿盖板并延伸至氧化反应池的内部，末端套接有螺杆，螺杆的外壁上均匀设置有搅拌叶片，盖板的上端安装自动加药装置;
所述自动加药装置包括碱液罐、进液管、PLC控制器、导管A、流量控制阀和导管B，碱液罐固定连接在盖板的上端，碱液罐的底部安装进液管，碱液罐的一侧外壁上设置PLC控制器，另一侧外壁上固定连接导管A的一端，导管A的另一端设置与流量控制阀的进口端相连，流量控制阀的出口端与导管B的一端固定相连，导管B的另一端贯穿盖板并延伸至氧化反应池的内部。
进一步地，所述氧化反应池的内壁间设置有阴离子选择透过膜，阴离子选择透过膜将氧化反应池分隔成第一反应池和第二反应池，第一反应池安装搅拌叶片。
进一步地，所述第一反应池的底部为漏斗形结构，且尖端处设置有排污口。
进一步地，所述排污机构包括防护箱、污泥泵、排污管A和排污管B，防护箱焊接于池体的底部，防护箱内的底板上端安装有污泥泵，污泥泵的输入端与排污管A的一端固定相连，排污管A的另一端贯穿防护箱的侧壁并延伸至其外部，且末端与排污口相连，排污管B的一端与污泥泵的输出端固定相连，排污管B的另一端贯穿防护箱的另一端的侧壁并延伸至其外部。
进一步地，所述净水池顶部的盖板的上端开设有安装槽，安装槽内安装有PH值测试仪。
进一步地，所述PH值测试仪包括主体和探针，主体嵌合在安装槽内，主体的下端固定连接探针，探针延伸至净水池的内部。
进一步地，所述主体的内部设置有无线连接模块，主体通过无线连接模块可与监控室内的电脑主机进行远程连接。
进一步地，所述隔板的上端设置有过滤网。
与现有技术相比，本发明的有益效果如下：
1.本发明提出的基于环境减排的工业污水二次处理用脱硫氧化池，在池体的上端加装盖板，利用盖板提高原水池的密封性，避免污水因阳光蒸腾而散发到大气中，从而引起酸雨现象。
2.本发明提出的基于环境减排的工业污水二次处理用脱硫氧化池，在氧化反应池内部设置阴离子选择透过膜，通过阴离子选择透过膜将硫离子富集到第一反应池内，提高第一反应池内的硫离子浓度，方便对硫离子进行氧化处理，加快反应效率。
3.本发明提出的基于环境减排的工业污水二次处理用脱硫氧化池，在净水池顶部的盖板上端开设安装槽安装PH值测试仪，利用PH值测试仪对净水池内处理后的水进行实时的PH值检测，判定污水是否处理合格，方便快捷。
4.本发明提出的基于环境减排的工业污水二次处理用脱硫氧化池，在氧化反应池上端安装自动加药装置，利用PLC控制器、导管和流量控制阀对第一反应池进行定量的碱液添加，避免人工操作的误差，简单方便。（发明人舒建军）
