申请日20200601
公开(公告)日20200703
IPC分类号C02F9/04; B01J19/28; C02F101/14; C02F101/12
摘要
本发明公开一种高浓度氟氯废水资源化处理装置，包括依次连通的PH调节器、反应器、固液分离器及再生循环器;废水流入PH调节器，PH调节器用于将废水调节至预设的PH值范围;调节后的废水流入所述反应器，反应器用于向废水中投入分离剂，并促使分离剂与废水反应生成固液混合物;固液混合物流入固液分离器，固液分离器用于排出固液混合物中预设值的液体;剩余的固液混合物流入再生循环器，再生循环器用于向固液混合物中加入提取剂，并促使提取剂与固液混合物反应生成分离剂;再生循环器还用于将生成的分离剂输入反应器。本发明提供的高浓度氟氯废水资源化处理装置能够实现节能环保、资源化循环利用。
权利要求书
1.一种高浓度氟氯废水资源化处理装置，其特征在于，包括依次连通的PH调节器、反应器、固液分离器及再生循环器;
废水流入所述PH调节器，所述PH调节器用于将所述废水调节至预设的PH值范围;
调节后的所述废水流入所述反应器，所述反应器用于向所述废水中投入分离剂，并促使所述分离剂与所述废水反应生成固液混合物;
所述固液混合物流入所述固液分离器，所述固液分离器用于排出所述固液混合物中预设值的液体;
剩余的所述固液混合物流入所述再生循环器，所述再生循环器用于向所述固液混合物中加入提取剂，并促使所述提取剂与所述固液混合物反应生成所述分离剂;所述再生循环器还用于将生成的所述分离剂输入所述反应器。
2.如权利要求1所述的高浓度氟氯废水资源化处理装置，其特征在于，还包括输送泵，所述输送泵用于将所述液体输送至工业用水端。
3.如权利要求1所述的高浓度氟氯废水资源化处理装置，其特征在于，所述反应器包括壳体与搅拌器，所述搅拌器用于促使所述分离剂与所述废水混合均匀。
4.如权利要求3所述的高浓度氟氯废水资源化处理装置，其特征在于，所述反应器还包括多个振动器，所述振动器设于所述壳体的内壁，所述振动器用于产生震动，以促使所述分离剂与所述废水混合均匀。
5.如权利要求1所述的高浓度氟氯废水资源化处理装置，其特征在于，所述PH调节器、所述反应器、所述固液分离器及所述再生循环器的输入端与输出端，均设置有流量控制阀。
6.如权利要求1所述的高浓度氟氯废水资源化处理装置，其特征在于，所述再生循环器设于所述反应器的上方。
7.如权利要求1所述的高浓度氟氯废水资源化处理装置，其特征在于，所述高浓度氟氯废水资源化处理装置还包括传感器和5G传输模块，所述PH调节器、所述反应器、所述固液分离器及所述再生循环器内均设有所述传感器，所述传感器与所述5G传输模块信号连接。
说明书
一种高浓度氟氯废水资源化处理装置
技术领域
本发明涉及环保设备技术领域，尤其涉及一种高浓度氟氯废水资源化处理装置。
背景技术
高浓度含氟氯废水若没有经处理就进入自然水体，水中的生态系统就会受到严重的破坏。水质的不断下降会导致渔业受到严重影响，超过一定程度时甚至会对地下水产生污染。
氟氯废水危害严重，国内外常用的处理方法有化学沉淀法、吸附法、混凝沉淀法、离子交换法、膜分离法、电凝聚法等。其中，沉淀法应用最为广泛，通常用于处理高浓缩的氟氯废水。
然而，现有的沉淀法对废水的处理要求过高，需要消耗大量的沉淀剂，未考虑沉淀剂的循环使用，极大的增加了处理的成本。
因此，有必要提供一种新的高浓度氟氯废水资源化处理装置，以解决上述技术问题。
发明内容
本发明的目的是提供一种高浓度氟氯废水资源化处理装置，用于解决相关技术的氟氯废水处理沉淀剂消耗过高且未考虑循环利用的技术问题。

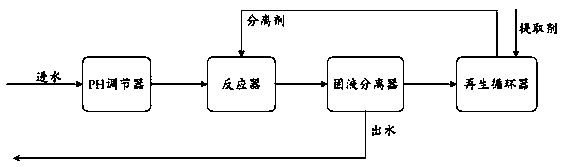

为了解决上述技术问题，高浓度氟氯废水资源化处理装置包括依次连通的PH调节器、反应器、固液分离器及再生循环器;
废水流入所述PH调节器，所述PH调节器用于将所述废水调节至预设的PH值范围;
调节后的所述废水流入所述反应器，所述反应器用于向所述废水中投入分离剂，并促使所述分离剂与所述废水反应生成固液混合物;
所述固液混合物流入所述固液分离器，所述固液分离器用于排出所述固液混合物中的预设值的液体;
剩余的所述固液混合物流入所述再生循环器，所述再生循环器用于向所述固液混合物中加入提取剂，并促使所述提取剂与所述固液混合物反应生成所述分离剂;所述再生循环器还用于将生成的所述分离剂输入所述反应器。
优选地，还包括输送泵，所述输送泵用于将所述液体输送至工业用水端。
优选地，所述反应器包括壳体与搅拌器，所述搅拌器用于促使所述分离剂与所述废水混合均匀。
优选地，所述反应器还包括多个振动器，所述振动器设于所述壳体的内壁，所述振动器用于产生震动，以促使所述分离剂与所述废水混合均匀。
优选地，所述PH调节器、所述反应器、所述固液分离器及所述再生循环器的输入端与输出端，均设置有流量控制阀。
优选地，所述再生循环器设于所述反应器的上方。
优选地，所述高浓度氟氯废水资源化处理装置还包括传感器和5G传输模块，所述PH调节器、所述反应器、所述固液分离器及所述再生循环器内均设有所述传感器，所述传感器与所述5G传输模块信号连接。
本发明提供的高浓度氟氯废水资源化处理装置中，废水流入所述PH调节器，所述PH调节器用于将所述废水调节至预设的PH值范围;调节后的所述废水流入所述反应器，所述反应器用于向所述废水中投入分离剂，并促使所述分离剂与所述废水反应生成固液混合物;所述固液混合物流入所述固液分离器，所述固液分离器用于排出所述固液混合物的液体;剩余的所述固液混合物流入所述再生循环器，所述再生循环器用于向所述固液混合物中加入提取剂，并促使所述提取剂与所述固液混合物反应生成所述分离剂;所述再生循环器还用于将生成的所述分离剂输入所述反应器;
从而实现分离剂的循环使用，能够节约分离剂的使用成本。
进一步的，所述输送泵用于将所述液体输入工业用水端。与现有技术中沉淀法去除废水中氟氯元素不同。
输出的液体并不是直接排到外界环境中，而是再次作为工业用水使用，所以，对于外排的液体中氟离子和氯离子浓度的要求降低;从而降低排放的标准，并降低了去除氟氯离子所需耗费的分离剂用量，并实现废水在工业生产中的循环利用。（发明人刘湘雄）
