申请日20200530
公开(公告)日20200728
IPC分类号B01D33/39; B01D33/15; B01D33/46; B01D33/54; B01D33/70; B01D33/80; C02F1/00
摘要
本发明涉及一种滤网自洁污水过滤装置，有效解决污水过滤时杂物不能及时清理，滤网易堵塞的问题;其解决的技术方案是包括架子，架子上安装有倾斜布置的过滤器，过滤器包括多个同轴布置的刮板;多个刮板经圆周均布的多个挡板进行固定;过滤器外由多块滤板包裹而成;过滤器的下方安装有集水槽;过滤器的中部插装有固定安装的分料板，污水经管道的进入过滤器后，经过滤后流入集水槽内;杂物随着过滤器的转动落入到平板的上侧并沿平板向右滑落;所述的滤板能沿轨道左右移动并向右复位，每个滤板的右端面均固定有一个推杆，推杆的右端固定有第一永磁铁;架子上固定有多个第二永磁铁;滤板被第二永磁铁向左推动，本发明能自动清理滤网，排出杂物。
权利要求书

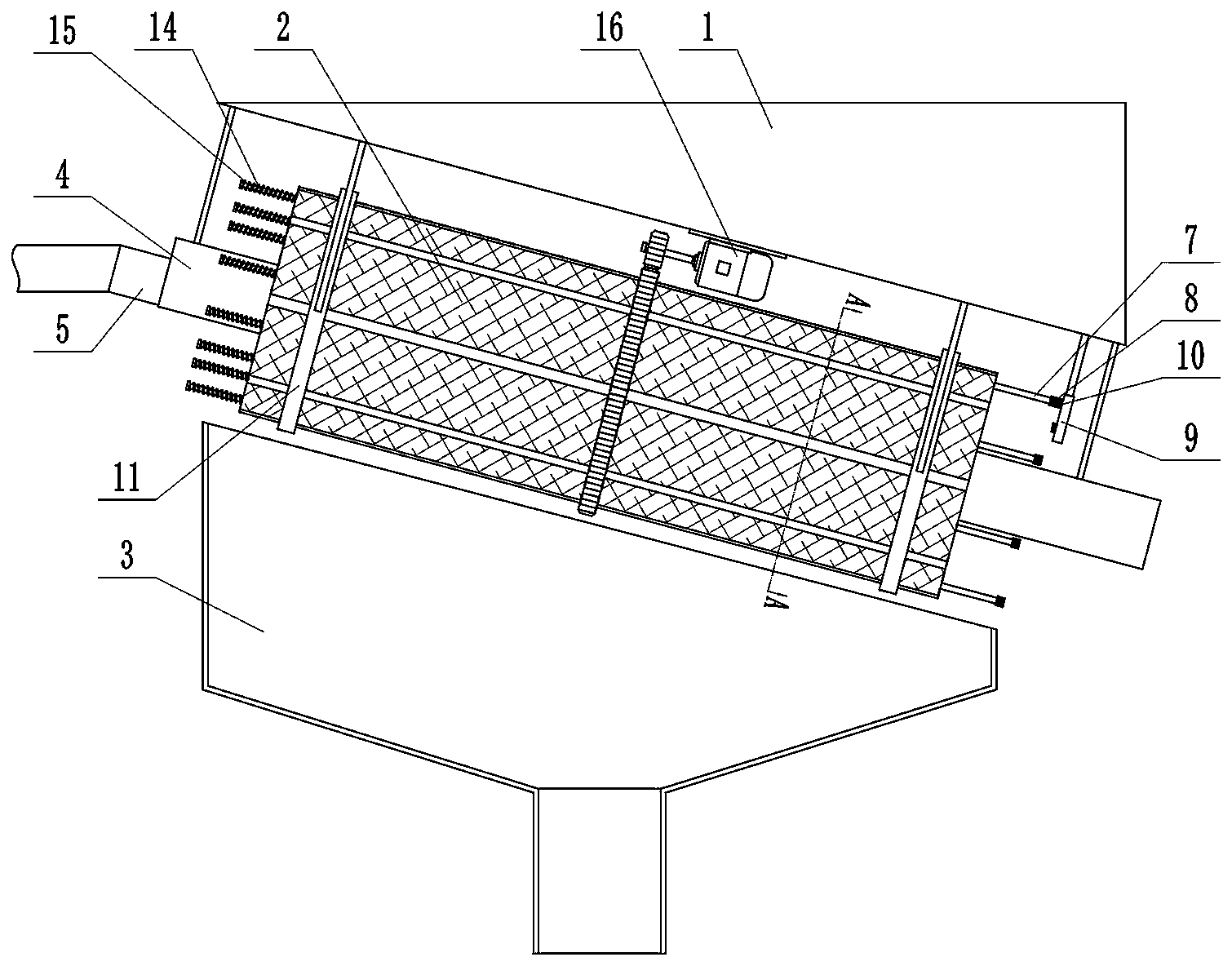

1.一种滤网自洁污水过滤装置，包括架子(1)，其特征在于，架子(1)上安装有倾斜布置的过滤器(2)，所述的过滤器(2)包括多个同轴布置的圆环状的刮板(201);多个刮板(201)之间经圆周均布的多个挡板(202)进行固定;多个挡板(202)的左右两端分别固定有一个圆环状的隔水板(203);每个挡板(202)的外侧均固定有一个与挡板(202)同向的轨道(204);相邻两个轨道(204)之间安装有弧形的滤板(205)，多个滤板(205)包裹整个过滤器(2);
所述的过滤器(2)能够转动，过滤器(2)的下方安装有集水槽(3);过滤器(2)的中部插装有固定安装的分料板(4)，分料板(4)由前后两个对称布置的扇形板(401)和位于两个扇形板(401)之间的平板(402)组成;平板(402)的下端面固定有管道(5)，管道(5)上开设有多个出水口(6);污水经管道(5)的出水口(6)进入过滤器(2)后，经过滤后流入集水槽(3)内;杂物随着过滤器(2)的转动落入到平板(402)的上侧并沿平板(402)向右滑落;
所述的滤板(205)能沿轨道(204)左右移动并向右复位，每个滤板(205)的右端面均固定有一个推杆(7)，推杆(7)的右端固定有第一永磁铁(8);架子(1)上固定有一个位于过滤器(2)右侧的弧形板(9)，弧形板(9)上均布有多个第二永磁铁(10);滤板(205)随过滤器(2)转到至第一永磁铁(8)与第二永磁铁(10)对应后，滤板(205)被向左推动。
2.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的所述的架子(1)上经连杆固定有多个套装在过滤器(2)外侧的圆环(11)，每个轨道(204)的外侧面上均安装有与圆环(11)对应的滚轮(12)。
3.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，每个所述的滤板(205)的左端面均设有棱边(13)，左侧的隔水板(203)上固定安装有多个与棱边(13)对应的导杆(14)，导杆(14)贯穿棱边(13)，导杆(14)上套装有位于导杆(14)左端和棱边(13)左侧面之间的压簧(15)。
4.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的过滤器(2)的中部套装有齿轮，齿轮的内缘面固定在过滤器的国道的外侧，齿轮的内缘面与滤板(205)之间留有间隙，架子(1)上固定有驱动齿轮转动的电机(16)。
5.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的滤板(205)上均布有多个过滤孔，滤板(205)为不锈钢材质。
6.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的分料板(4)的前后两端置于过滤器(2)的外侧，分料板(4)的前后两端通过多个拉杆固定在架子(1)上。
7.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的刮板(201)的外缘面与滤板(205)的内缘面接触。
8.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的弧形板(8)处于过滤器(2)的右侧上方位置。
9.根据权利要求1所述的一种滤网自洁污水过滤装置，其特征在于，所述的管道(15)的右端为封口状。
说明书
一种滤网自洁污水过滤装置
技术领域
本发明涉及污水处理领域，特别是一种滤网自洁污水过滤装置。
背景技术
污水一般需要经过多级的沉降、过滤、消毒等工序之后才能正常进行排放。目前，污水的内部由于含有各种类型的杂质，在进行过滤时，很容易造成滤网的堵塞;从而影响过滤的效果和速度。目前市面上的过滤装置大多数为定期进行清理的方式来对滤网进行疏通，并对滤网上堆积的杂物进行处理;在清理时不仅需要停机作业，还增加了工作量。也有部分的装置采用水或者气压来对滤网进行实时的冲洗，一方面会增加不必要的水泵或气泵，另一方面冲洗滤网所用的水和过滤后的杂物混合在一起，增加了污水量，也使杂物的含水量增加;不便于后续处理;尤其是部分类似塑料袋等轻薄类的杂物，容易粘附滤网，造成滤网大面积堵塞，采用传统方式清理频率慢，杂物不能及时去除;因此目前需要解决上述问题。
发明内容
针对上述情况，为解决现有技术中存在的问题，本发明之目的就是提供一种滤网自洁污水过滤装置，可有效解决污水过滤时杂物不能及时清理，滤网易堵塞的问题。
其解决的技术方案是包括架子，架子上安装有倾斜布置的过滤器，所述的过滤器包括多个同轴布置的圆环状的刮板;多个刮板之间经圆周均布的多个挡板进行固定;多个挡板的左右两端分别固定有一个圆环状的隔水板;每个挡板的外侧均固定有一个与挡板同向的轨道;相邻两个轨道之间安装有弧形的滤板，多个滤板包裹整个过滤器;
所述的过滤器能够转动，过滤器的下方安装有集水槽;过滤器的中部插装有固定安装的分料板，分料板由前后两个对称布置的扇形板和位于两个扇形板之间的平板组成;平板的下端面固定有管道，管道上开设有多个出水口;污水经管道的出水口进入过滤器后，经过滤后流入集水槽内;杂物随着过滤器的转动落入到平板的上侧并沿平板向右滑落;
所述的滤板能沿轨道左右移动并向右复位，每个滤板的右端面均固定有一个推杆，推杆的右端固定有第一永磁铁;架子上固定有一个位于过滤器右侧的弧形板，弧形板上均布有多个第二永磁铁;滤板随过滤器转到至第一永磁铁与第二永磁铁对应后，滤板被向左推动。
本发明好处如下：1、循环不间断过滤，不停机过滤;2、滤板自动左右震动清理，不堵塞，不需要依靠水泵或气泵;3、过滤后的水和杂物分别排出(倾斜布置，杂物自动滑落)。（发明人和义亮）
