申请日 20200224
公开（公告）日 20201222
IPC分类号 B01D29/01; B01D29/56
摘要
本实用新型涉及废水处理技术领域，尤其是一种用于纺织的废水处理装置，包括底板，底板的底侧设有支撑腿，底板的顶侧设有处理箱，处理箱的顶端一侧设有进液管，处理箱远离进液管的底端一侧设有排液管，处理箱的内侧设有导液板，处理箱的内侧设有漂浮物收集框架，漂浮物收集框架的内侧设有自转辊，自转辊的两侧均设有转轴，处理箱的一侧设有伺服电机，转轴的外侧设有粘附辊，漂浮物收集框架的底侧设有过液孔，漂浮物收集框架的一侧设有清理装置，处理箱的内侧设有过滤板，处理箱的一侧设有箱门，该用于纺织的废水处理装置，使用方便，高效过滤，便于观察内部，防堵防堆，过滤彻底。
权利要求书

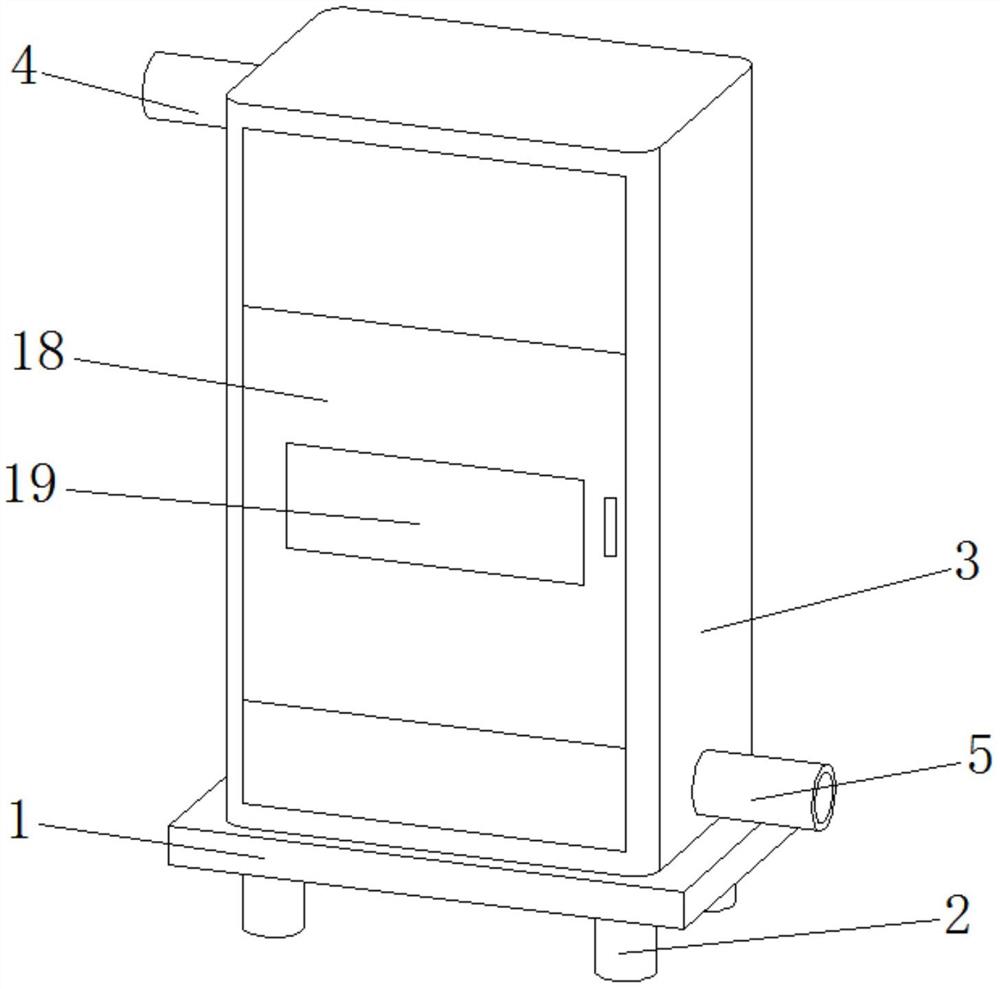

1.一种用于纺织的废水处理装置，包括底板(1)，所述底板(1)的底侧固定连接设有支撑腿(2)，其特征在于，所述底板(1)的顶侧固定连接设有处理箱(3)，所述处理箱(3)的顶端一侧固定连接设有进液管(4)，所述处理箱(3)远离进液管(4)的底端一侧固定连接设有排液管(5)，所述处理箱(3)的内侧且位于进液管(4)的下方固定连接设有导液板(6)，所述处理箱(3)的内侧且位于导液板(6)的下方通过卡扣可拆卸式连接设有漂浮物收集框架(7)，所述漂浮物收集框架(7)的内侧固定设有自转辊(8)，所述自转辊(8)转动连接在处理箱(3)内侧壁上，所述自转辊(8)的两侧均设有转轴(9)，所述转轴(9)的两侧均转动连接在处理箱(3)内侧壁上，所述处理箱(3)的一侧固定连接设有伺服电机，所述伺服电机的输出端通过齿轮传动连接在转轴(9)的一侧端，所述转轴(9)的外侧固定套接设有粘附辊(10)，所述漂浮物收集框架(7)的底侧等距均分设有若干过液孔(11)，所述漂浮物收集框架(7)的一侧固定设有清理装置，所述处理箱(3)的内侧通过滑槽滑动连接设有过滤板(12)，所述处理箱(3)的一侧通过铰链翻转连接设有箱门(18)，所述伺服电机通过导线与外接电源电性连接。
2.根据权利要求1所述的一种用于纺织的废水处理装置，其特征在于，所述清理装置包括：收纳槽(14)，所述收纳槽(14)的内侧固定连接设有电动伸缩杆(15)，电动伸缩杆(15)的一侧固定连接设有刮板(16)，刮板(16)与收纳槽(14)相对的一侧间活动连接设有软性橡胶板(17)，电动伸缩杆(15)通过导线电性连接外接电源。
3.根据权利要求2所述的一种用于纺织的废水处理装置，其特征在于，所述软性橡胶板(17)为波形橡胶板结构。
4.根据权利要求1所述的一种用于纺织的废水处理装置，其特征在于，所述箱门(18)的一侧固定连接设有观察窗(19)，观察窗(19)为亚克力透明结构。
5.根据权利要求1所述的一种用于纺织的废水处理装置，其特征在于，所述处理箱(3)的底侧固定连接设有辅助板(13)，辅助板(13)及导液板(6)均为楔形结构。
6.根据权利要求1所述的一种用于纺织的废水处理装置，其特征在于，所述过滤板(12)为双层结构，从上至下依次为活性炭过滤板(121)、酸碱过滤板(122)。
说明书
一种用于纺织的废水处理装置
技术领域
本实用新型涉及废水处理技术领域，尤其涉及一种用于纺织的废水处理装置。
背景技术
纺织废水主要是原料蒸煮、漂洗、漂白、上浆等过程中产生的含天然杂质、脂肪以及淀粉等有机物的废水。印染废水是洗染、印花、上浆等多道工序中产生的，含有大量染料、淀粉、纤维素、木质素、洗涤剂等有机物，以及碱、硫化物、各类盐类等无机物，污染性很强，纺织废水在排放的时候，往往需要借助一些废水处理回收装置来对废水加以处理，然而现有的纺织废水处理回收装置，其在处理纺织废水中漂浮物的时候，较为不便，而且过滤不是很彻底，效果不佳，效率不高，因此，我们设计了一种用于纺织的废水处理装置。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种用于纺织的废水处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：
设计一种用于纺织的废水处理装置，包括底板，所述底板的底侧固定连接设有支撑腿，所述底板的顶侧固定连接设有处理箱，所述处理箱的顶端一侧固定连接设有进液管，所述处理箱远离进液管的底端一侧固定连接设有排液管，所述处理箱的内侧且位于进液管的下方固定连接设有导液板，所述处理箱的内侧且位于导液板的下方通过卡扣可拆卸式连接设有漂浮物收集框架，所述漂浮物收集框架的内侧固定设有自转辊，所述自转辊转动连接在处理箱内侧壁上，所述自转辊的两侧均设有转轴，所述转轴的两侧均转动连接在处理箱内侧壁上，所述处理箱的一侧固定连接设有伺服电机，所述伺服电机的输出端通过齿轮传动连接在转轴的一侧端，所述转轴的外侧固定套接设有粘附辊，所述漂浮物收集框架的底侧等距均分设有若干过液孔，所述漂浮物收集框架的一侧固定设有清理装置，所述处理箱的内侧通过滑槽滑动连接设有过滤板，所述处理箱的一侧通过铰链翻转连接设有箱门，所述伺服电机通过导线与外接电源电性连接。
优选的，所述清理装置包括：收纳槽，所述收纳槽的内侧固定连接设有电动伸缩杆，电动伸缩杆的一侧固定连接设有刮板，刮板与收纳槽相对的一侧间活动连接设有软性橡胶板，电动伸缩杆通过导线电性连接外接电源。
优选的，所述软性橡胶板为波形橡胶板结构。
优选的，所述箱门的一侧固定连接设有观察窗，观察窗为亚克力透明结构。
优选的，所述处理箱的底侧固定连接设有辅助板，辅助板及导液板均为楔形结构。
优选的，所述过滤板为双层结构，从上至下依次为活性炭过滤板、酸碱过滤板。
本实用新型提出的一种用于纺织的废水处理装置，有益效果在于：通过清理装置包括：收纳槽，收纳槽的内侧固定连接设有电动伸缩杆，电动伸缩杆的一侧固定连接设有刮板，刮板与收纳槽相对的一侧间活动连接设有软性橡胶板，电动伸缩杆通过导线电性连接外接电源，可以对漂浮物收集框架的底部进行清理，保证正常的液体通过流量，提高通过率，将粘附辊未粘附的小漂浮物进行清理，防止堵塞造成，装置无法使用的情况，通过软性橡胶板为波形橡胶板结构，保证在使用过程中电动伸缩杆的正常伸缩，避免废水流入收纳槽造成对内部电器的损坏，提高使用寿命，进行正常的防水密封工作，通过箱门的一侧固定连接设有观察窗，观察窗为亚克力透明结构，可以方便观察内部的漂浮物处理情况，更有效的进行处理措施，提高废水处理效率，通过处理箱的底侧固定连接设有辅助板，辅助板及导液板均为楔形结构，便于废水的导流与排放，不会有废水存放在处理箱内部，保证内部的循环不堆积，通过过滤板为双层结构，从上至下依次为活性炭过滤板、酸碱过滤板，提高对废水的过滤，加强对废水的净化处理，高效过滤，不污染环境，高效过滤，该用于纺织的废水处理装置，使用方便，高效过滤，便于观察内部，防堵防堆，过滤彻底。
发明人 （刘兴望）
