申请日 20200312
公开（公告）日 20201222
IPC分类号 C02F1/48; C02F101/20
摘要
本实用新型公开了一种工业废水处理环保设备，属于废水处理设备技术领域，包括机体，所述机体底部焊接有安装杆，所述安装杆底部焊接有安装板，所述安装板表面开设有螺孔，本实用新型废水处理设备的初滤室内部安装有磁铁，磁铁能够产生磁场，具有吸引铁磁性物质如铁、镍、钴等金属的特性，磁铁呈三齿钉耙形状，可将工业废水中的金属吸住，与非金属物质分离，便于分类清理垃圾，本实用新型废水处理设备底部通过安装板和安装架可拆卸螺纹安装有自锁万向轮，便于移动和运输，将机体运输至所需使用地点后，直接将螺栓和螺母从安装架上拆卸下来，将自锁万向轮拆卸下来，用支脚使机体稳固的站立在地面上，不影响使用。
权利要求书

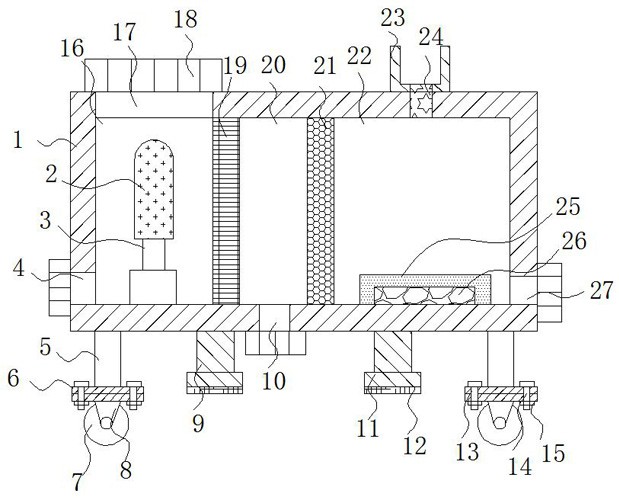

1.一种工业废水处理环保设备，包括机体（1），其特征在于，所述机体（1）底部焊接有安装杆（5），所述安装杆（5）底部焊接有安装板（6），所述安装板（6）表面开设有螺孔（13），所述安装杆（5）通过安装板（6）、螺孔（13）、螺栓（14）和螺母（15）与安装架（8）可拆卸连接，所述安装架（8）内侧壁安装有自锁万向轮（7），所述机体（1）底部固定连接有支撑腿（9），所述支撑腿（9）底部固定连接有支脚（11），所述支脚（11）底部粘接有橡胶层（12），所述机体（1）内部依次开设有初滤室（16）、二次过滤室（20）和消毒室（22），所述初滤室（16）内部安装有电动伸缩杆（3）和栅格（19），所述电动伸缩杆（3）顶部安装有磁铁（2），所述磁铁（2）包括底座（201）、短齿（202）和长齿（203），所述底座（201）顶部固定连接有短齿（202）和长齿（203），所述二次过滤室（20）内侧壁安装有过滤网（21）。
2.根据权利要求1所述的一种工业废水处理环保设备，其特征在于，所述初滤室（16）顶部开设有进水口（17），所述初滤室（16）底部开设有排污口A（4），所述二次过滤室（20）底部开设有排污口B（10），所述消毒室（22）底部开设有出水口（27），所述进水口（17）、出水口（27）、排污口A（4）和排污口B（10）均与密封盖（18）连接。
3.根据权利要求1所述的一种工业废水处理环保设备，其特征在于，所述消毒室（22）顶部通过电磁阀（24）与加药杯（23）连接。
4.根据权利要求1所述的一种工业废水处理环保设备，其特征在于，所述消毒室（22）底部安装有紫外线灯（26），所述紫外线灯（26）外侧壁套接有石英套管（25）。
5.根据权利要求1所述的一种工业废水处理环保设备，其特征在于，所述机体（1）表面喷涂有静电粉末。
说明书
一种工业废水处理环保设备
技术领域
本实用新型涉及废水处理设备技术领域，尤其涉及一种工业废水处理环保设备。
背景技术
废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，对于初级工业废水中混杂有颗粒较大的可沉淀物，初级净化是对废水中的可沉淀物进行除去，因此需要考虑沉淀物如何方便除去，如何加快废水中杂物的沉淀。
专利号 CN 208577541 U中公布了一种工业废水处理用环保设备，通过设计的泄污机构，能够方便快速将沉淀在底部的沉淀物排出，从而便于进行下一步净化，设计的排水机构能够方便自动将净化后的污水从设备本体排出，进行下一步的净化，整个装置集成化高，在使用时方便操作。
上述专利中公布的工业废水处理用环保设备有以下缺点：1、上述专利中公布的工业废水处理用环保设备仅能将废水中的杂质过滤掉，无法分类处理污水中杂物，当污水中金属过多时，既影响了处理进程，又因无法回收金属物质造成浪费；2、上述专利中公布的工业废水处理用环保设备体积较大，运输时需要工作人员手动搬运，增加了工作人员的工作量，使工作人员十分的疲惫，不方便携带和运输；为此，我们提出一种工业废水处理环保设备。
实用新型内容
本实用新型提供一种工业废水处理环保设备，本实用新型废水处理设备的初滤室内部安装有磁铁，磁铁能够产生磁场，具有吸引铁磁性物质如铁、镍、钴等金属的特性，磁铁呈三齿钉耙形状，可将工业废水中的金属吸住，与非金属物质分离，便于分类清理垃圾，本实用新型废水处理设备底部通过安装板和安装架可拆卸螺纹安装有自锁万向轮，便于移动和运输，将机体运输至所需使用地点后，直接将螺栓和螺母从安装架上拆卸下来，将自锁万向轮拆卸下来，用支脚使机体稳固的站立在地面上，不影响使用。
本实用新型提供的具体技术方案如下：
本实用新型提供的一种工业废水处理环保设备，包括机体，所述机体底部焊接有安装杆，所述安装杆底部焊接有安装板，所述安装板表面开设有螺孔，所述安装杆通过安装板、螺孔、螺栓和螺母与安装架可拆卸连接，所述安装架内侧壁安装有自锁万向轮，所述机体底部固定连接有支撑腿，所述支撑腿底部固定连接有支脚，所述支脚底部粘接有橡胶层，所述机体内部依次开设有初滤室、二次过滤室和消毒室，所述初滤室内部安装有电动伸缩杆和栅格，所述电动伸缩杆顶部安装有磁铁，所述磁铁包括底座、短齿和长齿，所述底座顶部固定连接有短齿和长齿，所述二次过滤室内侧壁安装有过滤网。
可选的，所述初滤室顶部开设有进水口，所述初滤室底部开设有排污口A，所述二次过滤室底部开设有排污口B，所述消毒室底部开设有出水口，所述进水口、出水口、排污口A和排污口B均与密封盖连接。
可选的，所述消毒室顶部通过电磁阀与加药杯连接。
可选的，所述消毒室底部安装有紫外线灯，所述紫外线灯外侧壁套接有石英套管。
可选的，所述机体表面喷涂有静电粉末。
本实用新型的有益效果如下：
本实用新型实施例提供一种工业废水处理环保设备：
1、本实用新型废水处理设备的初滤室内部安装有磁铁，磁铁能够产生磁场，具有吸引铁磁性物质如铁、镍、钴等金属的特性，磁铁呈三齿钉耙形状，可将工业废水中的金属吸住，与非金属物质分离，便于分类清理垃圾，解决上述专利中公布的工业废水处理用环保设备无法分类处理污水中杂物如金属物质的问题。
2、本实用新型废水处理设备底部通过安装板和安装架可拆卸螺纹安装有自锁万向轮，便于移动和运输，将机体运输至所需使用地点后，直接将螺栓和螺母从安装架上拆卸下来，将自锁万向轮拆卸下来，用支脚使机体稳固的站立在地面上，不影响使用，解决上述专利中公布的工业废水处理用环保设备不方便携带和运输的问题。
