申请日 20191128
公开（公告）日 20201218
IPC分类号 B01D33/04; B01D33/76
摘要
本实用新型公开了一种皮革废水残渣过滤装置，包括废水池，所述废水池的两侧均焊接有支架，所述支架的下端转动安装有辊轴，所述辊轴的外部套接有网状输送带，所述网状输送带的底部设有蓄水箱，所述夹板的顶部安装有板刷，所述板刷与网状输送带活动连接。本实用新型主要由废水池，网状输送带、蓄水箱、收集箱、板刷等部件构成，在过滤杂物的时候，由电机带动网状输送带转动，将废水池的废水排入到网状输送带上进行过滤，过滤后的清水穿过网状输送带落入到蓄水箱中进行收集，网状输送带将杂物输送到收集箱上，同时缸体中的弹簧挤压板刷紧贴在网状输送带上，将杂物清理到收集箱中进行收集，便于对杂物进行收集，提高了过滤效果。
权利要求书

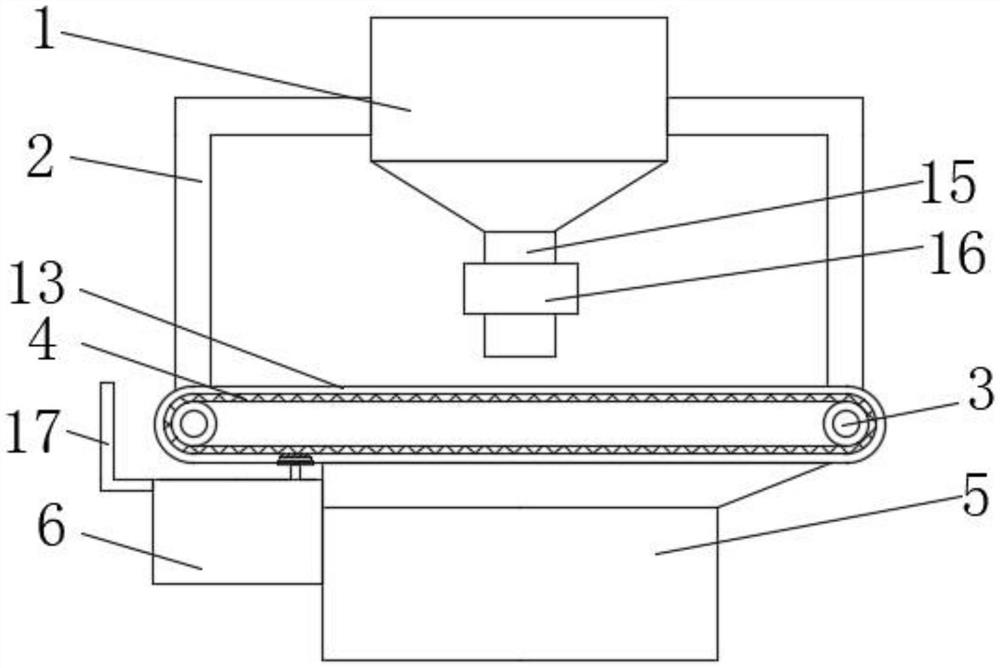

1.一种皮革废水残渣过滤装置，包括废水池(1)，其特征在于：所述废水池(1)的两侧均焊接有支架(2)，所述支架(2)的下端转动安装有辊轴(3)，所述辊轴(3)的外部套接有网状输送带(4)，所述网状输送带(4)的底部设有蓄水箱(5)，所述蓄水箱(5)的一侧设有收集箱(6)，所述收集箱(6)的内部固定连接有缸体(7)，所述缸体(7)的内部设有弹簧(8)，所述弹簧(8)的顶部设有限位板(9)，所述限位板(9)的顶部固定连接有联动杆(10)，所述联动杆(10)的顶部焊接有夹板(11)，所述夹板(11)的顶部安装有板刷(12)，所述板刷(12)与网状输送带(4)活动连接。
2.根据权利要求1所述的一种皮革废水残渣过滤装置，其特征在于：所述网状输送带(4)的外部安装有挡边(13)。
3.根据权利要求1所述的一种皮革废水残渣过滤装置，其特征在于：所述缸体(7)与联动杆(10)的连接处卡接有密封圈(14)。
4.根据权利要求1所述的一种皮革废水残渣过滤装置，其特征在于：所述废水池(1)的底部连通有排水管(15)，所述排水管(15)上安装有阀门(16)。
5.根据权利要求1所述的一种皮革废水残渣过滤装置，其特征在于：所述收集箱(6)的顶部安装有挡板(17)。
6.根据权利要求1所述的一种皮革废水残渣过滤装置，其特征在于：所述夹板(11)和板刷(12)的内部均开设有螺丝孔(18)，所述螺丝孔(18)的内部螺纹连接有螺丝(19)。
说明书
一种皮革废水残渣过滤装置
技术领域
本实用新型涉及废水处理技术领域，具体为一种皮革废水残渣过滤装置。
背景技术
制革废水指制革生产在准备和鞣制阶段，即在湿操作过程中产生的废水。制革厂废水排放量大、pH值高、色度高、污染物种类繁多、成分复杂。主要污染物有重金属铬、可溶性蛋白质、皮屑、悬浮物、丹宁、木质素、无机盐、油类、表面活性剂、染料以及树脂等。
目前大多数采用滤网过滤，但是滤网过滤使用一段时候后，滤网上粘上残渣导致过滤效果差，则需要拆卸滤网进行清洗，频繁的拆卸滤网费时费力，不便于对杂物的收集。
实用新型内容
本实用新型的目的在于提供一种皮革废水残渣过滤装置，由电机带动网状输送带转动，将废水池的废水排入到网状输送带上进行过滤，过滤后的清水穿过网状输送带落入到蓄水箱中进行收集，网状输送带将杂物输送到收集箱上，同时缸体中的弹簧挤压板刷紧贴在网状输送带上，将杂物清理到收集箱中进行收集，便于对杂物进行收集，提高了过滤效果。
为实现上述目的，本实用新型提供如下技术方案：一种皮革废水残渣过滤装置，包括废水池，所述废水池的两侧均焊接有支架，所述支架的下端转动安装有辊轴，所述辊轴的外部套接有网状输送带，所述网状输送带的底部设有蓄水箱，所述蓄水箱的一侧设有收集箱，所述收集箱的内部固定连接有缸体，所述缸体的内部设有弹簧，所述弹簧的顶部设有限位板，所述限位板的顶部固定连接有联动杆，所述联动杆的顶部焊接有夹板，所述夹板的顶部安装有板刷，所述板刷与网状输送带活动连接。
优选的，所述网状输送带的外部安装有挡边。
优选的，所述缸体与联动杆的连接处卡接有密封圈。
优选的，所述废水池的底部连通有排水管，所述排水管上安装有阀门。
优选的，所述收集箱的顶部安装有挡板。
优选的，所述夹板和板刷的内部均开设有螺丝孔，所述螺丝孔的内部螺纹连接有螺丝。
与现有技术相比，本实用新型的有益效果是：
本实用新型主要由废水池，网状输送带、蓄水箱、收集箱、板刷等部件构成，在过滤杂物的时候，由电机带动网状输送带转动，将废水池的废水排入到网状输送带上进行过滤，过滤后的清水穿过网状输送带落入到蓄水箱中进行收集，网状输送带将杂物输送到收集箱上，同时缸体中的弹簧挤压板刷紧贴在网状输送带上，将杂物清理到收集箱中进行收集，便于对杂物进行收集，提高了过滤效果。
发明人 （文庆国）
