申请日 20191119
公开（公告）日 20201103
IPC分类号 B01D35/04
摘要
本实用新型公开了一种印染废水过滤阀门，包括进水管、出水管、排污管、第一两位三通阀、电磁阀、过滤器和第二两位三通阀，所述进水管上连接有第一两位三通阀，所述第一两位三通阀顶部安装有电磁阀，所述第一两位三通阀一端通过第一法兰安装有排污管，所述第一两位三通阀另一端通过第二法兰安装有第二两位三通阀，所述第二两位三通阀上安装有过滤器，所述第二两位三通阀下安装有出水管，所述过滤器包括滤壳，所述滤壳内设有滤芯板，所述滤芯板内设有过滤孔。本实用新型结构合理，同时具备废水过滤和阀门得到清洗，无须拆开管道阀体清理，提高工作效率。
权利要求书

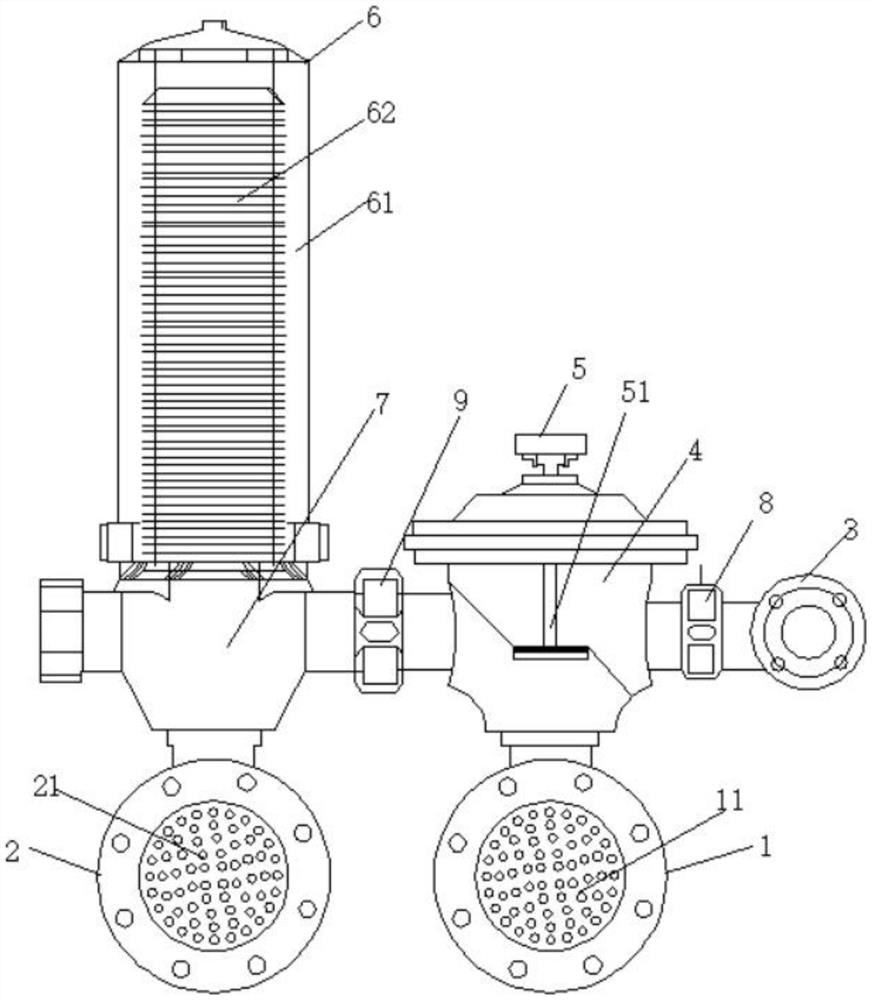

1.一种印染废水过滤阀门，其特征在于：包括进水管(1)、出水管(2)、排污管(3)、第一两位三通阀(4)、电磁阀(5)、过滤器(6)和第二两位三通阀(7)，所述进水管(1)上连接有第一两位三通阀(4)，所述第一两位三通阀(4)顶部安装有电磁阀(5)，所述第一两位三通阀(4)一端通过第一法兰(8)安装有排污管(3)，所述第一两位三通阀(4)另一端通过第二法兰(9)安装有第二两位三通阀(7)，所述第二两位三通阀(7)上安装有过滤器(6)，所述第二两位三通阀(7)下安装有出水管(2)。
2.根据权利要求1所述的一种印染废水过滤阀门，其特征在于：所述进水管(1)上安装有第一滤网(11)，所述出水管(2)上安装有第二滤网(21)。
3.根据权利要求1所述的一种印染废水过滤阀门，其特征在于：所述电磁阀(5)内安装有阀芯(51)。
4.根据权利要求1所述的一种印染废水过滤阀门，其特征在于：所述过滤器(6)包括滤壳(61)，所述滤壳(61)内设有滤芯板(62)，所述滤芯板(62)内设有过滤孔。
说明书
一种印染废水过滤阀门
技术领域
本实用新型涉及印染技术领域，尤其是一种印染废水过滤阀门。
背景技术
印染废水是混纺产品的工业废水，用量很大，其中含有各种染料。浆料、助剂、表面活性剂和其他杂志等，具有难以处理的特点，有机污染物复杂、碱性大、水质复杂，目前使用设备中清理完成后的出水管不具有吸附过滤功能，清理效果下降，而且经过长时间的过滤工作，阀体的过滤效果下降，一般的阀体需要拆开清理，操作过程非常繁琐，所以阀门结构需要改变。
实用新型内容
本实用新型的目的在于提供一种印染废水过滤阀门。
为了达到上述目的，本实用新型的技术方案是：
一种印染废水过滤阀门，包括进水管、出水管、排污管、第一两位三通阀、电磁阀、过滤器和第二两位三通阀，所述进水管上连接有第一两位三通阀，所述第一两位三通阀顶部安装有电磁阀，所述第一两位三通阀一端通过第一法兰安装有排污管，所述第一两位三通阀另一端通过第二法兰安装有第二两位三通阀，所述第二两位三通阀上安装有过滤器，所述第二两位三通阀下安装有出水管。
所述进水管上安装有第一滤网，所述出水管上安装有第二滤网。
所述电磁阀内安装有阀芯。
所述过滤器包括滤壳，所述滤壳内设有滤芯板，所述滤芯板内设有过滤孔。
本实用新型的有益效果是：本实用新型结构合理，同时具备废水过滤和阀门得到清洗，无须拆开管道阀体清理，提高工作效率。
发明人 （赵明江）
