申请日 20200102
公开（公告）日 20201110
IPC分类号 C02F9/10
摘要
本实用新型公开了一种研磨废水处理回收系统，包括处理筒、搅拌电机、过滤筒和离心装置，所述处理筒的顶部通过螺栓固定有搅拌电机，所述搅拌电机两侧的处理筒顶部通过螺栓固定有加热器，所述处理筒的两侧内壁上通过螺栓固定有多组紫外线消毒灯，所述处理筒的右侧外壁的下半部通过螺栓固定有水泵，所述处理筒右侧设有过滤筒，所述过滤筒的顶部通过螺栓固定有旋转电机，所述过滤筒的顶板底部通过螺栓固定有过滤框一，所述过滤框一的底部通过螺栓固定有出料管，所述过滤筒的底部设有离心装置。该研磨废水处理回收系统，不仅能够对废水中的酸碱物质进行中和，还能够对废水中的杂质进行有效的过滤。
权利要求书

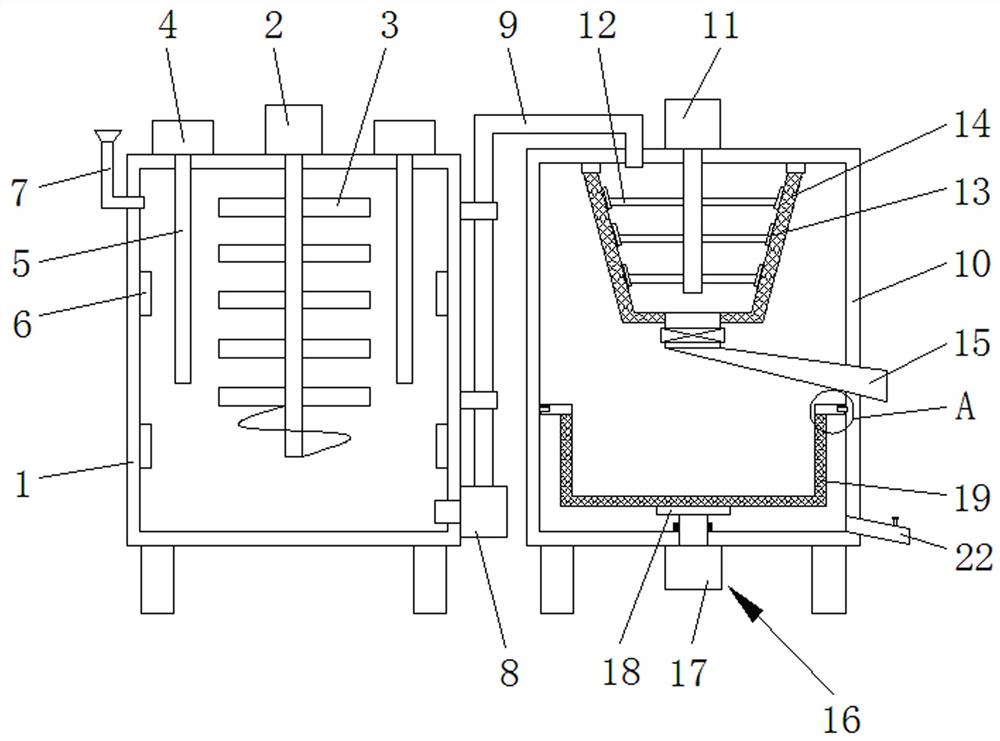

1.一种研磨废水处理回收系统，包括处理筒（1）、搅拌电机（2）、过滤筒（10）和离心装置（16），其特征在于：所述处理筒（1）的顶部通过螺栓固定有搅拌电机（2），所述搅拌电机（2）两侧的处理筒（1）顶部通过螺栓固定有加热器（4），所述加热器（4）的底部设有加热棒（5），所述加热棒（5）延伸至处理筒（1）内，所述处理筒（1）的两侧内壁上通过螺栓固定有多组紫外线消毒灯（6），所述处理筒（1）的右侧外壁的下半部通过螺栓固定有水泵（8），所述处理筒（1）右侧设有过滤筒（10），所述过滤筒（10）的顶部通过螺栓固定有旋转电机（11），所述过滤筒（10）的顶板底部通过螺栓固定有过滤框一（14），所述过滤框一（14）的底部通过螺栓固定有出料管（15），所述过滤筒（10）的底部设有离心装置（16）。
2.根据权利要求1所述的一种研磨废水处理回收系统，其特征在于：所述离心装置（16）包括驱动电机（17）和过滤框二（19），所述驱动电机（17）通过螺栓固定在过滤筒（10）的底部，所述驱动电机（17）的输出端焊接固定有驱动轴，驱动轴贯穿过滤筒（10）的底板，并延伸至过滤筒（10）内，驱动轴的顶部焊接固定有安装座（18），所述安装座（18）的表面通过螺栓固定有过滤框二（19），所述过滤框二（19）的顶部焊接固定有安装板（20），所述安装板（20）靠近过滤筒（10）内壁的一侧开设有安装槽，安装槽内通过转动轴转动连接有滚轮（21），所述滚轮（21）在过滤筒（10）的内壁上滚动。
3.根据权利要求1所述的一种研磨废水处理回收系统，其特征在于：所述搅拌电机（2）的输出端焊接固定有搅拌轴，搅拌轴延伸至处理筒（1）内且搅拌轴两侧的外壁上焊接固定有多组搅拌叶片（3），所述搅拌电机（2）的搅拌轴的下半部的外壁上焊接固定有螺旋叶片。
4.根据权利要求1所述的一种研磨废水处理回收系统，其特征在于：所述旋转电机（11）的输出端焊接固定有旋转轴，旋转轴贯穿过滤筒（10）的顶板，并延伸至过滤筒（10）内，所述旋转电机（11）的旋转轴的外壁上焊接固定有多组搅拌桨（12），所述搅拌桨（12）位于过滤框一（14）内，所述搅拌桨（12）靠近过滤框一（14）内壁的一侧焊接固定有刮板（13）。
5.根据权利要求1所述的一种研磨废水处理回收系统，其特征在于：所述处理筒（1）的左侧外壁的上半部焊接固定有注水管（7），所述水泵（8）的进水端通过进水管与处理筒（1）相连通，所述水泵（8）的出水端螺纹连接出水管（9），所述出水管（9）延伸至过滤筒（10）内的过滤框一（14）的上方，所述过滤筒（10）一右侧外壁的下半部焊接固定有排水管（22）。
说明书
一种研磨废水处理回收系统
技术领域
本实用新型属于污水处理设备技术领域，具体涉及一种研磨废水处理回收系统。
背景技术
随着科学技术的发展，很多生产企业需要对砂粒、铜粉、胶等进行研磨加工，由于进行加工时需要用水进行冷却和冲洗，因此会产生大量的工业废水。这种研磨废水其特点：主要以悬浮物为主。研磨废水较其它废水水质简单、容易处理，回收利用可能性大。目前大部分企业在研磨废水的回用处理上基本采取化学混凝沉淀和砂虑碳虑的处理工艺。该工艺应用广泛、技术成熟，但该工艺也存在着占地面积大、反冲洗频繁和运行能耗高等缺点，从而导致很多企业装上设备不开或者开了不回用等问题，无形中浪费大量水资源。
因此针对这一现状，迫切需要设计和生产一种研磨废水处理回收系统，以满足实际使用的需要。
实用新型内容
本实用新型的目的在于提供一种研磨废水处理回收系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种研磨废水处理回收系统，包括处理筒、搅拌电机、过滤筒和离心装置，所述处理筒的顶部通过螺栓固定有搅拌电机，所述搅拌电机两侧的处理筒顶部通过螺栓固定有加热器，所述加热器的底部设有加热棒，所述加热棒延伸至处理筒内，所述处理筒的两侧内壁上通过螺栓固定有多组紫外线消毒灯，所述处理筒的右侧外壁的下半部通过螺栓固定有水泵，所述处理筒右侧设有过滤筒，所述过滤筒的顶部通过螺栓固定有旋转电机，所述过滤筒的顶板底部通过螺栓固定有过滤框一，所述过滤框一的底部通过螺栓固定有出料管，所述过滤筒的底部设有离心装置。
优选的，所述离心装置包括驱动电机和过滤框二，所述驱动电机通过螺栓固定在过滤筒的底部，所述驱动电机的输出端焊接固定有驱动轴，驱动轴贯穿过滤筒的底板，并延伸至过滤筒内，驱动轴的顶部焊接固定有安装座，所述安装座的表面通过螺栓固定有过滤框二，所述过滤框二的顶部焊接固定有安装板，所述安装板靠近过滤筒内壁的一侧开设有安装槽，安装槽内通过转动轴转动连接有滚轮，所述滚轮在过滤筒的内壁上滚动。
优选的，所述搅拌电机的输出端焊接固定有搅拌轴，搅拌轴延伸至处理筒内且搅拌轴两侧的外壁上焊接固定有多组搅拌叶片，所述搅拌电机的搅拌轴的下半部的外壁上焊接固定有螺旋叶片。
优选的，所述旋转电机的输出端焊接固定有旋转轴，旋转轴贯穿过滤筒的顶板，并延伸至过滤筒内，所述旋转电机的旋转轴的外壁上焊接固定有多组搅拌桨，所述搅拌桨位于过滤框一内，所述搅拌桨靠近过滤框一内壁的一侧焊接固定有刮板。
优选的，所述处理筒的左侧外壁的上半部焊接固定有注水管，所述水泵的进水端通过进水管与处理筒相连通，所述水泵的出水端螺纹连接出水管，所述出水管延伸至过滤筒内的过滤框一的上方，所述过滤筒一右侧外壁的下半部焊接固定有排水管。
本实用新型的技术效果和优点：该研磨废水处理回收系统，通过向处理筒内加入中和剂，同时通过加热棒对研磨废水进行加热，使得废水在高温状态下，废水中的酸碱物质完全的被中和，提高了装置的中和效果；通过搅拌叶片、螺旋叶片和紫外线消毒灯的设置，使得处理筒底部的废水抽取上来，增加了有效搅拌面积，增加了紫外线消毒灯的有效照射范围，使得装置搅拌更加充分，灭菌更加彻底；通过过滤框一能够对废水进行一次过滤，通过驱动电机转动带动过滤框二转动，将一次过滤后的废水进行二次过滤，能够有效的提高废水中杂质分离的效果，通过离心运动还能够加快废水的过滤效率，该研磨废水处理回收系统，不仅能够对废水中的酸碱物质进行中和，还能够对废水中的杂质进行有效的过滤。
发明人 （李军）
