申请日 2020.02.27
公开（公告）日 2020.12.08
IPC分类号 B01D29/50; B01D29/01; B01D29/05; B01D29/64; B01D29/94; C02F1/00
摘要
本实用新型提供一种废水处理设备，包括筒体、滤网以及清理装置，筒体上端设有进水管，筒体下端设有出水管，滤网横设于筒体内将筒体分为上下两部分，筒体侧壁上设有与筒体内部连通的集渣腔，滤网对应集渣腔中间位置，集渣腔设于滤网下方的开口处封设有纱布，清理装置包括上清理组件和下清理组件，上清理组件包括毛刷，毛刷设于滤网上端，毛刷上设有驱动毛刷靠近或远离集渣腔的驱动装置，下清理组件包括设于滤网下方的水泵，水泵输出端从下向上向集渣腔方向倾斜。本实用新型提供的一种废水处理设备，采用上清理组件和下清理组件对滤网进行清理，防止废渣堵塞滤网，影响废水过滤效率，有利于污水过滤的持续进行，提高了污水处理效果。
权利要求书

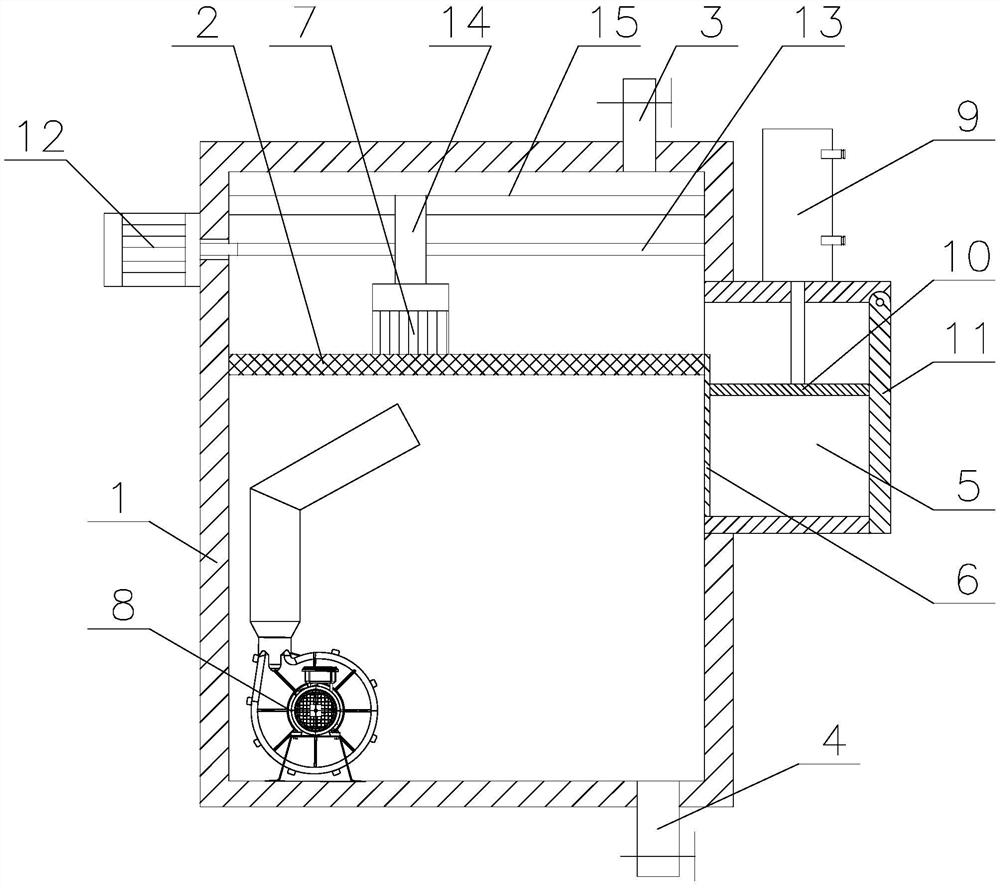

1.一种废水处理设备，其特征在于：包括筒体(1)、滤网(2)以及对滤网(2)进行清理的清理装置，所述筒体(1)上端设有进水管(3)，所述筒体(1)下端设有出水管(4)，所述滤网(2)横设于所述筒体(1)内将所述筒体(1)分为上下两部分，所述筒体(1)侧壁上设有与所述筒体(1)内部连通的集渣腔(5)，所述滤网(2)对应所述集渣腔(5)中间位置，所述集渣腔(5)设于滤网(2)下方的开口处封设有纱布(6)，所述清理装置包括上清理组件和下清理组件，所述上清理组件包括毛刷(7)，所述毛刷(7)设于所述滤网(2)上端，所述毛刷(7)上设有驱动所述毛刷(7)靠近或远离所述集渣腔(5)的驱动装置，所述下清理组件包括设于所述滤网(2)下方的水泵(8)，所述水泵(8)输出端从下向上向所述集渣腔(5)方向倾斜。
2.如权利要求1所述的废水处理设备，其特征在于：所述集渣腔(5)上端设有气缸(9)，所述气缸(9)输出端穿过所述集渣腔(5)上端与压板(10)连接。
3.如权利要求1所述的废水处理设备，其特征在于：所述集渣腔(5)远离筒体(1)的一侧铰接有封板(11)，所述封板(11)与所述集渣腔(5)侧壁密闭连接。
4.如权利要求1所述的废水处理设备，其特征在于：所述驱动装置包括电机(12)、螺杆(13)、滑块(14)和滑轨(15)，所述滑轨(15)横设于所述筒体(1)内侧顶端，所述滑块(14)与所述滑轨(15)滑动连接靠近或远离所述集渣腔(5)，所述螺杆(13)穿过所述滑块(14)与所述滑块(14)螺纹连接，所述螺杆(13)与滑轨(15)轴线平行，所述螺杆(13)一端与所述筒体(1)转动连接，所述螺杆(13)另一端与所述电机(12)输出端传动连接，所述电机(12)壳体设于所述筒体(1)外壁面上，所述滑块(14)下端连接有所述毛刷(7)。
说明书
废水处理设备
技术领域
本实用新型涉及废水处理设备技术领域，特别是涉及一种废水处理设备。
背景技术
人们在日常生活活动中会对水造成污染，需要通过废水处理设备对污水进行废水处理；废水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源。
现有的废水处理设备常对污水进行过滤、加药等方式对废水处理，但现有的废水处理设备结构较为简单，在通过滤网对污水进行过滤时，污水中的大颗粒物质容易堵塞滤网，影响后期过滤的正常进行。
实用新型内容
本实用新型所要解决的技术问题是：为了克服现有技术中的不足，本实用新型提供一种废水处理设备。
本实用新型解决其技术问题所要采用的技术方案是：一种废水处理设备，包括筒体、滤网以及对滤网进行清理的清理装置，所述筒体上端设有进水管，所述筒体下端设有出水管，所述滤网横设于所述筒体内将所述筒体分为上下两部分，所述筒体侧壁上设有与所述筒体内部连通的集渣腔，所述滤网对应所述集渣腔中间位置，所述集渣腔设于滤网下方的开口处封设有纱布，所述清理装置包括上清理组件和下清理组件，所述上清理组件包括毛刷，所述毛刷设于所述滤网上端，所述毛刷上设有驱动所述毛刷靠近或远离所述集渣腔的驱动装置，所述下清理组件包括设于所述滤网下方的水泵，所述水泵输出端从下向上向所述集渣腔方向倾斜。
将废水从进水口注入筒体内，废水经过滤网，废渣被截留在滤网上，过滤后的废水从出水口排出筒体；为了防止废渣将滤网上小孔堵住，影响废水处理效率，一方面采用水泵利用过滤后的废水从下向上冲刷滤网，并将废渣冲向集渣腔的方向，另一方面采用毛刷将滤网上端的沙粒等固体刷进集渣腔内，进行废渣收集；废渣落入集渣腔内后，废水部分从纱布处，渗透回筒体内。
进一步，为了将集渣腔里废渣含有的水分挤出，并从纱布处渗透回筒体内，所述集渣腔上端设有气缸，所述气缸输出端穿过所述集渣腔上端与压板连接。
气缸通过压板
进一步，所述集渣腔远离筒体的一侧铰接有封板，所述封板与所述集渣腔侧壁密闭连接。当集渣腔内装满废渣后，沿铰接点打开封板，工作人员将集渣腔内的废渣清理出来。封板与集渣腔密闭连接用于防止废水从封板与集渣腔之间的间隙漏出。
进一步，为了控制毛刷将滤网上表面的废渣刷至集渣腔内，所述驱动装置包括电机、螺杆、滑块和滑轨，所述滑轨横设于所述筒体内侧顶端，所述滑块与所述滑轨滑动连接靠近或远离所述集渣腔，所述螺杆穿过所述滑块与所述滑块螺纹连接，所述螺杆与滑轨轴线平行，所述螺杆一端与所述筒体转动连接，所述螺杆另一端与所述电机输出端传动连接，所述电机壳体设于所述筒体外壁面上，所述滑块下端连接有所述毛刷。通过电机正转和反转控制滑块在滑轨上前进或后退，从而控制毛刷对滤网的清理工作。
本实用新型的有益效果是：本实用新型提供的一种废水处理设备，采用上清理组件和下清理组件对滤网进行清理，防止废渣堵塞滤网，影响废水过滤效率，有利于污水过滤的持续进行，提高了污水处理效果。
