申请日 20200512
公开（公告）日 20210129
IPC分类号 C02F1/02; C02F1/20; B01D53/26; B01D53/28; C02F101/38; C02F103/36
摘要
一种处理碳五萃取装置中含二甲胺废水的系统属于污水处理技术领域，尤其涉及一种处理碳五萃取装置中含二甲胺废水的系统。本实用新型提供一种处理碳五萃取装置中含二甲胺废水的系统。本实用新型包括废水生成罐，废水生成罐出口通过第一阀接污水输送泵的进口，污水输送泵的出口通过第二阀接废水收集罐的污水进口，废水收集罐内加热管进口接第三阀一端，第三阀另一端通过第四阀接第五阀一端；第六阀一端接第五阀的外端，第六阀另一端接接第三阀外端；第六阀作为第三阀和第五阀的旁路。
权利要求书
1.一种处理碳五萃取装置中含二甲胺废水的系统，包括废水生成罐，废水生成罐出口通过第一阀接污水输送泵的进口，污水输送泵的出口通过第二阀接废水收集罐的污水进口，废水收集罐内加热管进口接第三阀一端，第三阀另一端通过第四阀接第五阀一端；第六阀一端接第五阀的外端，第六阀另一端接第三阀外端；第六阀作为第三阀和第五阀的旁路；
废水收集罐内加热管出口通过疏水器与热水罐进口相连；
废水收集罐的尾气出口通过第十四阀接尾气干燥罐的进口，尾气干燥罐的出口接阻火器；
废水收集罐的氮气进口依次通过第七阀、第八阀、第九阀、第十阀接氮气输送管道，第十一阀一端接第八阀的外端，第十一阀另一端接第十阀的外端；第十一阀作为第八阀和第十阀的旁路；
废水收集罐的污水出口通过第十二阀接污水采出泵进口，污水采出泵出口接第十三阀。
2.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述第一阀、第二阀、第三阀、第五阀、第六阀、第七阀、第八阀、第十阀、第十一阀、第十二阀、第十三阀采用闸式阀。
3.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述废水收集罐上设置有检测废水收集罐内温度的温度表。
4.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述废水收集罐上设置有检测废水收集罐内压力的压力表。
5.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述废水收集罐的尾气出口处设置有除沫网。
6.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述废水收集罐为横向罐体，废水收集罐的氮气进口与废水收集罐内的横向氮气进料分布器相连。
7.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述废水收集罐为横向罐体，加热管为横向M形。
8.根据权利要求6所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述氮气进料分布器设置在加热管的上方。
9.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述第五阀外端和第十阀外端的管道上设置有流量计F。
10.根据权利要求1所述一种处理碳五萃取装置中含二甲胺废水的系统，其特征在于所述尾气干燥罐内填充氯化钙干燥剂。
说明书
一种处理碳五萃取装置中含二甲胺废水的系统
技术领域
本实用新型属于污水处理技术领域，尤其涉及一种处理碳五萃取装置中含二甲胺废水的系统。
背景技术
碳五萃取装置采用DMF萃取法制取聚合级异戊二烯工艺中，采用DMF作为萃取剂，具有分离效果好、生产成本低等特点。但在DMF溶剂精制塔共沸工艺中，因采用无氧热水作为共沸剂，因其理化性质，DMF在高温的环境下会有水解产生，生成二甲胺和甲酸，二甲胺溶于水中。当二甲胺溶解一定程度后，热水的共沸效率逐渐降低，必须进行置换。置换出的废水具有强烈氨味，且不具备直排污水处理系统条件。
在国家绿色环保大环境下，DMF污水处理问题愈加突出，亟待解决。因此，研究一种有效脱除DMF废水中二甲胺，并能规模投入使用的工艺装置，势在必行。
现有碳五萃取装置中产生含二甲胺的废水在排放至生化污水池过程中大量二甲胺气体能杀死活化生物细菌，严重影响生化池污水处理能力。
发明内容
本实用新型就是针对上述问题，提供一种处理碳五萃取装置中含二甲胺废水的系统。

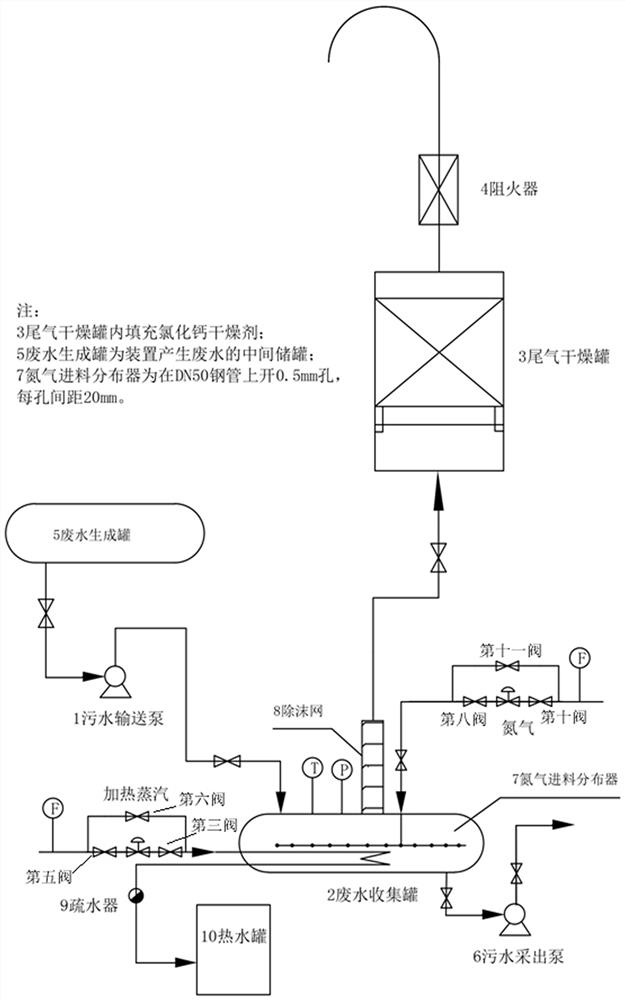

为实现上述目的，本实用新型采用如下技术方案，本实用新型包括废水生成罐，废水生成罐出口通过第一阀接污水输送泵的进口，污水输送泵的出口通过第二阀接废水收集罐的污水进口，废水收集罐内加热管进口接第三阀一端，第三阀另一端通过第四阀接第五阀一端；第六阀一端接第五阀的外端，第六阀另一端接接第三阀外端；第六阀作为第三阀和第五阀的旁路；
废水收集罐内加热管出口通过疏水器与热水罐进口相连；
废水收集罐的尾气出口通过第十四阀接尾气干燥罐的进口，尾气干燥罐的出口接阻火器；
废水收集罐的氮气进口依次通过第七阀、第八阀、第九阀、第十阀接氮气输送管道，第十一阀一端接第八阀的外端，第十一阀另一端接第十阀的外端；第十一阀作为第八阀和第十阀的旁路；
废水收集罐的污水出口通过第十二阀接污水采出泵进口，污水采出泵出口接第十三阀。
作为一种优选方案，本实用新型所述第一阀、第二阀、第三阀、第五阀、第六阀、第七阀、第八阀、第十阀、第十一阀、第十二阀、第十三阀采用闸式阀
作为另一种优选方案，本实用新型所述第四阀和第九阀采用控制阀。
作为另一种优选方案，本实用新型所述废水收集罐上设置有检测废水收集罐内温度的温度表。
作为另一种优选方案，本实用新型所述废水收集罐上设置有检测废水收集罐内压力的压力表。
作为另一种优选方案，本实用新型所述废水收集罐的尾气出口处设置有除沫网。
作为另一种优选方案，本实用新型所述废水收集罐为横向罐体，废水收集罐的氮气进口与废水收集罐内的横向氮气进料分布器相连。
作为另一种优选方案，本实用新型所述废水收集罐为横向罐体，加热管为横向M形。
作为另一种优选方案，本实用新型所述氮气进料分布器设置在加热管的上方。
作为另一种优选方案，本实用新型所述第五阀外端和第十阀外端的管道上设置有流量计F。
其次，本实用新型所述尾气干燥罐内填充氯化钙干燥剂。
另外，本实用新型所述氮气进料分布器采用DN50钢管，沿DN50钢管长度方向均布多个直径为0.5mm的孔，相邻孔间距20mm。
本实用新型有益效果。
本实用新型可以有效处理掉废水中二甲胺气体，从而提高生化池污水处理能力。
本实用新型投用后可明显改善萃取剂质量，进而提高产品质量。
本实用新型将碳五萃取装置产生的废水收集至废水收集罐，经过加热吹脱处理后，除去废水中大部分二甲胺，排出的二甲胺气体通过干燥罐进行吸附干燥。
发明人 （张念波;齐小勇;杨明健;刘俊;刘春友;）
