申请日2020.10.23
公开（公告）日2021.02.19
IPC分类号C02F1/52; B01F7/24; B01F7/04
摘要
本发明公开了一种污水处理用循环紊流混药装置，涉及污水处理技术领域，包括混合箱，循环弯管内设有循环输送机构，循环弯管中部的底端开设有回流排出口并固定连接排出外套，排除外套的底部设有升降排料装置，电机罩的顶端固定连接转动座，转动座的外侧设有搅拌混合机构，转动座的顶部设有与升降排料装置相对应的升降驱动装置，本发明通过设置循环弯管和循环输送机构能够对混合箱内的污水进行循环流动，从而加腔混合箱内的污水和药剂的均匀性，通过设置升降排料装置和升降驱动装置能够使循环弯管内的污水产生压力波动并形成间歇性的逆流，产生紊流，从而能够进一步的加快混合速度，对污水和药剂的混合效果极强，混合速度快。
权利要求书
1.一种污水处理用循环紊流混药装置，包括混合箱（1），混合箱（1）一侧的下部连接排出管，排出管上设有控制阀，其特征在于，混合箱（1）的上方设有预混箱（2），预混箱（2）的上方设有储料箱（3），储料箱（3）的顶端固定连接多个进料斗（4），储料箱（3）内设有药剂定量释放装置，预混箱（2）的顶部与储料箱（3）之间固定连接分料管（5），预混箱（2）的底端与混合箱（1）之间固定连接下料主管（8），混合箱（1）内的底端固定连接传动底罩（10），传动底罩（10）的顶端固定连接循环弯管（9），循环弯管（9）内设有循环输送机构，循环弯管（9）中部的底端开设有回流排出口并固定连接排出外套（13），排除外套的底部设有升降排料装置（14），传动底罩（10）的顶端中部固定连接电机罩（16），电机罩（16）的顶端固定连接转动座（17），转动座（17）的外侧设有搅拌混合机构，转动座（17）的顶部设有与升降排料装置（14）相对应的升降驱动装置（15）。
2.根据权利要求1所述的污水处理用循环紊流混药装置，其特征在于，所述循环输送机构包括同轴设置于循环弯管（9）内的提升轴（11），提升轴（11）的外侧固定连接螺旋提升板（12），螺旋提升板（12）上开设有逆流孔，电机罩（16）内固定连接第二驱动电机，第二驱动电机为双轴电机，第二驱动电机的输出轴与提升轴（11）传动连接。
3.根据权利要求1所述的污水处理用循环紊流混药装置，其特征在于，所述升降排料装置（14）包括设置于排出外套（13）内的排出内套（28），排出内套（28）与排出外套（13）滑动连接，排出内套（28）上开设有密集的排出孔（29），排出内套（28）的底端固定连接底盘（27）。
4.根据权利要求3所述的污水处理用循环紊流混药装置，其特征在于，所述排出内套（28）的外侧开设有多个定位侧槽（30），定位侧槽（30）的底端固定连接弹簧（31），排出外套（13）的内壁上固定设有与定位侧槽（30）相对应的内部凸块，内部凸块置于定位侧槽（30）内并与之滑动连接。
5.根据权利要求4所述的污水处理用循环紊流混药装置，其特征在于，所述升降驱动装置（15）包括固定连接于转动座（17）顶端的转动套（20），转动套（20）的顶部曲形设置，转动套（20）的顶部开设有曲形槽（21），底盘（27）的底端中央固定连接第二固定杆（26），第二固定杆（26）的底端固定连接连杆（25），连杆（25）远离第二固定杆（26）一端的底部固定连接第一固定杆（24），第一固定杆（24）的底端转动连接滑动球（22），滑动球（22）与转动套（20）的顶端滑动连接，滑动球（22）的底端固定连接定位插杆（23），定位插杆（23）位于曲形槽（21）内。
6.根据权利要求1所述的污水处理用循环紊流混药装置，其特征在于，所述药剂定量释放装置包括开设于储料箱（3）内的储料腔，储料腔内的底端转动连接分料柱（33），分料柱（33）的外侧开设有多个分料槽（34），分料柱（33）的一端同轴固定连接分料轴（35），分料轴（35）穿过储料箱（3）并固定连接放料手轮（6）。
7.根据权利要求1所述的污水处理用循环紊流混药装置，其特征在于，所述预混箱（2）的一端固定连接第一驱动电机（7），第一驱动电机（7）的输出轴固定连接搅拌桨，搅拌桨位于预混箱（2）内，预混箱（2）的另一端固定连接进水管。
8.根据权利要求1所述的污水处理用循环紊流混药装置，其特征在于，所述搅拌混合机构包括固定连接于转动座（17）外侧的转动杆（18），转动杆（18）固定连接多个搅拌杆（19）。
说明书
一种污水处理用循环紊流混药装置
技术领域
本发明涉及污水处理技术领域，具体是一种污水处理用循环紊流混药装置。
背景技术
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程，随着经济与科技的快速发展，在人们的生活和工作中也会产生大量的污水，在污水处理站中污水处理用药剂添加混合装置是常见的设备，通过向污水中添加药物添加剂，药物与污水充分混合发生反应使杂质成为絮状物，从而达到污水净化的目的。
公开号为CN110790429A的中国实用新型专利文件中，公开了一种混合污水处理装置，该装置通过离心搅拌装置于混合箱内产生离心旋转，使得药物与污水充分混合，并通过设置气动混合装置，使混合箱内产生气流，增加混合箱内水流的流动性，实现混合，但是混合手段较为简单，对污水与药剂的混合效果不够强，有待于进一步的改进。
发明内容
本发明提供一种污水处理用循环紊流混药装置，解决了上述背景技术中所提出的问题。
为实现上述目的，本发明提供如下技术方案：

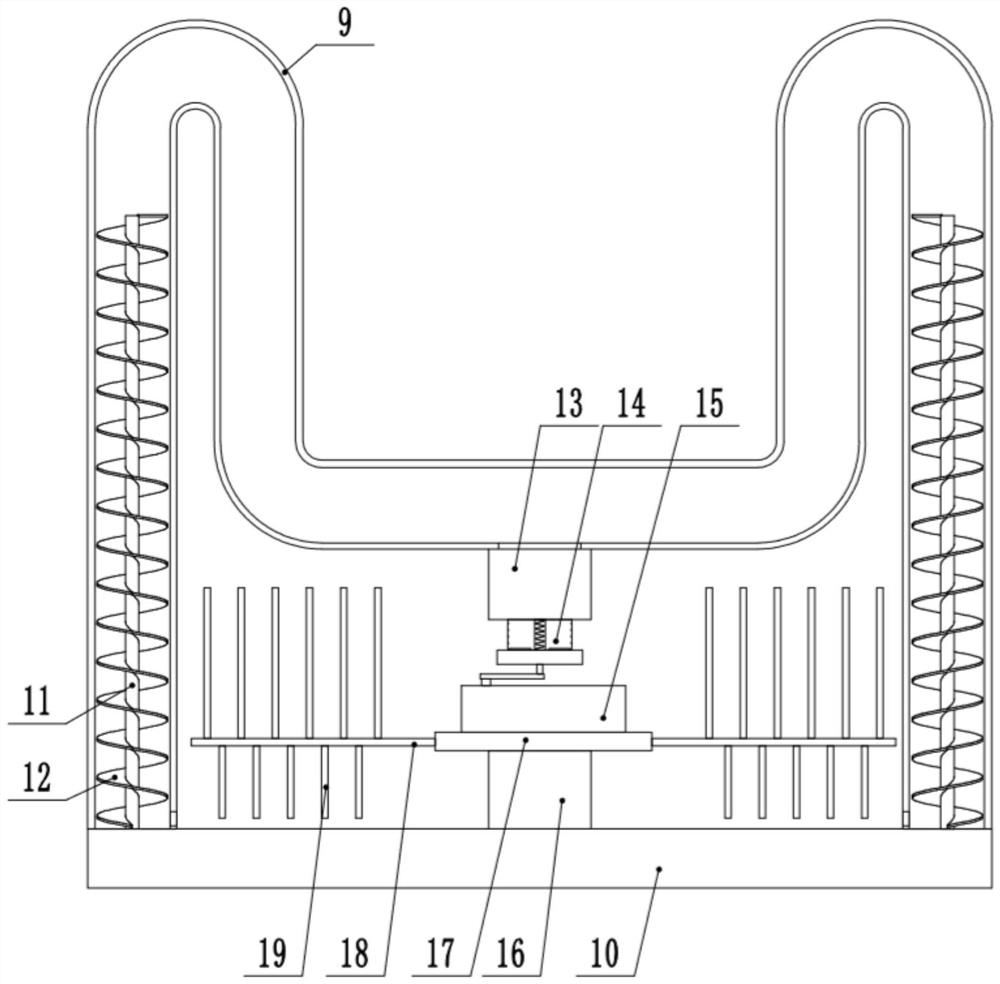

一种污水处理用循环紊流混药装置，包括混合箱，混合箱一侧的下部连接排出管，排出管上设有控制阀，混合箱的上方设有预混箱，预混箱的上方设有储料箱，储料箱的顶端固定连接多个进料斗，储料箱内设有药剂定量释放装置，预混箱的顶部与储料箱之间固定连接分料管，预混箱的底端与混合箱之间固定连接下料主管，混合箱内的底端固定连接传动底罩，传动底罩的顶端固定连接循环弯管，循环弯管内设有循环输送机构，循环弯管中部的底端开设有回流排出口并固定连接排出外套，排除外套的底部设有升降排料装置，传动底罩的顶端中部固定连接电机罩，电机罩的顶端固定连接转动座，转动座的外侧设有搅拌混合机构，转动座的顶部设有与升降排料装置相对应的升降驱动装置。
作为本发明的一种优选技术方案，所述循环输送机构包括同轴设置于循环弯管内的提升轴，提升轴的外侧固定连接螺旋提升板，螺旋提升板上开设有逆流孔，电机罩内固定连接第二驱动电机，第二驱动电机为双轴电机，第二驱动电机的输出轴与提升轴传动连接。
作为本发明的一种优选技术方案，所述升降排料装置包括设置于排出外套内的排出内套，排出内套与排出外套滑动连接，排出内套上开设有密集的排出孔，排出内套的底端固定连接底盘。
作为本发明的一种优选技术方案，所述排出内套的外侧开设有多个定位侧槽，定位侧槽的底端固定连接弹簧，排出外套的内壁上固定设有与定位侧槽相对应的内部凸块，内部凸块置于定位侧槽内并与之滑动连接。
作为本发明的一种优选技术方案，所述升降驱动装置包括固定连接于转动座顶端的转动套，转动套的顶部曲形设置，转动套的顶部开设有曲形槽，底盘的底端中央固定连接第二固定杆，第二固定杆的底端固定连接连杆，连杆远离第二固定杆一端的底部固定连接第一固定杆，第一固定杆的底端转动连接滑动球，滑动球与转动套的顶端滑动连接，滑动球的底端固定连接定位插杆，定位插杆位于曲形槽内。
作为本发明的一种优选技术方案，所述药剂定量释放装置包括开设于储料箱内的储料腔，储料腔内的底端转动连接分料柱，分料柱的外侧开设有多个分料槽，分料柱的一端同轴固定连接分料轴，分料轴穿过储料箱并固定连接放料手轮。
作为本发明的一种优选技术方案，所述预混箱的一端固定连接第一驱动电机，第一驱动电机的输出轴固定连接搅拌桨，搅拌桨位于预混箱内，预混箱的另一端固定连接进水管。
作为本发明的一种优选技术方案，所述搅拌混合机构包括固定连接于转动座外侧的转动杆，转动杆固定连接多个搅拌杆。
本发明具有以下有益之处：本发明通过设置药剂定量释放装置能够对污水处理所需药剂进行定量释放，从而能够保证对污水进行最佳化的处理，通过在混合箱内设置搅拌混合机构能够对药剂和污水进行混合搅拌使其结合反应，通过设置循环弯管和循环输送机构能够对混合箱内的污水进行循环流动，从而加腔混合箱内的污水和药剂的均匀性，通过设置升降排料装置和升降驱动装置能够使循环弯管内的污水产生压力波动并形成间歇性的逆流，产生紊流，从而能够进一步的加快混合速度，对污水和药剂的混合效果极强，混合速度快。
（发明人：丁窒）
