申请日2020.07.04
公开（公告）日2021.02.19
IPC分类号B01D29/58; B01D29/05; B01D29/35; B01D35/16
摘要
本实用新型公开了一种用于工业废水的节能环保型处理设备，包括第一水箱，所述第一水箱上方设置有进水口，且进水口上方设置有水盖，同时进水口与水盖表面均贯穿设置有第一旋转螺栓，所述第一水箱上端设置有盖板，且第一水箱与盖板表面均贯穿设置有第二旋转螺栓，所述第一水箱内部上端设置有固定条，且固定条的下方设置有过滤袋，同时固定条与过滤袋表面均贯穿设置有第一螺纹轴，所述第一水箱内部设置有过滤网，且过滤网两侧均设置有卡块，同时卡块一侧设置有卡槽。该用于工业废水的节能环保型处理设备，通过设置有过滤袋与过滤网，可以对污水进行过滤，并且可以将过滤网与过滤袋进行拆卸清理，从而大大增加了该装置的使用寿命。
权利要求书

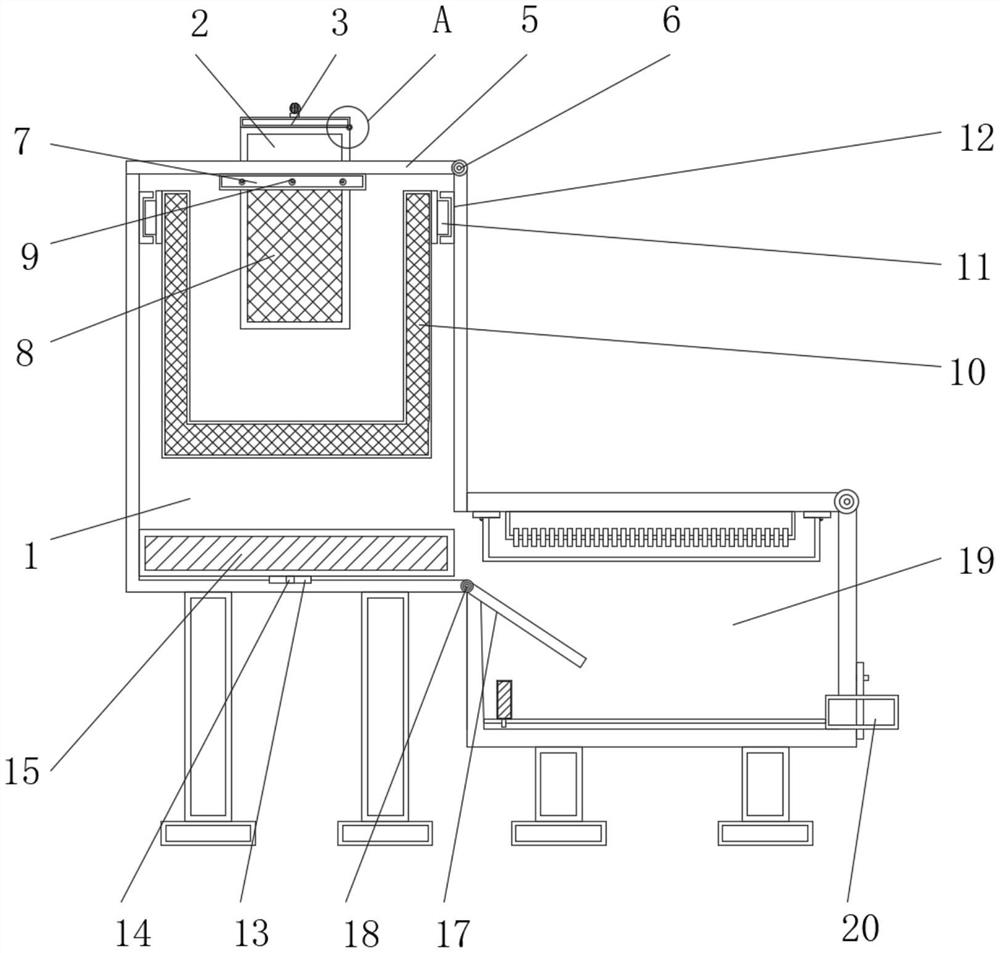

1.一种用于工业废水的节能环保型处理设备，其特征在于：包括第一水箱(1)，所述第一水箱(1)上方设置有进水口(2)，且进水口(2)上方设置有水盖(3)，同时进水口(2)与水盖(3)表面均贯穿设置有第一旋转螺栓(4)，所述第一水箱(1)上端设置有盖板(5)，且第一水箱(1)与盖板(5)表面均贯穿设置有第二旋转螺栓(6)，所述第一水箱(1)内部上端设置有固定条(7)，且固定条(7)的下方设置有过滤袋(8)，同时固定条(7)与过滤袋(8)表面均贯穿设置有第一螺纹轴(9)，所述第一水箱(1)内部设置有过滤网(10)，且过滤网(10)两侧均设置有卡块(11)，同时卡块(11)一侧设置有卡槽(12)，所述第一水箱(1)底部设置有滑槽(13)，且滑槽(13)内部设置有滑块(14)，同时滑块(14)上方设置有刮板(15)，所述第一水箱(1)末端外壁设置有清理口(16)，且第一水箱(1)末端一侧设置有缓冲板(17)，同时第一水箱(1)与缓冲板(17)表面均贯穿设置有第二螺纹轴(18)，所述第一水箱(1)一侧设置有第二水箱(19)，且第二水箱(19)末端一侧设置有出水口(20)。
2.根据权利要求1所述的一种用于工业废水的节能环保型处理设备，其特征在于：所述水盖(3)通过第一旋转螺栓(4)与进水口(2)构成旋转结构，且进水口(2)的尺寸与水盖(3)的尺寸相吻合。
3.根据权利要求1所述的一种用于工业废水的节能环保型处理设备，其特征在于：所述盖板(5)通过第二旋转螺栓(6)与第一水箱(1)构成旋转结构，且第一水箱(1)与盖板(5)平行分布。
4.根据权利要求1所述的一种用于工业废水的节能环保型处理设备，其特征在于：所述过滤袋(8)通过第一螺纹轴(9)与固定条(7)螺纹连接，且固定条(7)与过滤袋(8)平行分布。
5.根据权利要求1所述的一种用于工业废水的节能环保型处理设备，其特征在于：所述卡块(11)与卡槽(12)活动连接，且卡块(11)与卡槽(12)均以过滤网(10)的中心线对称设置。
6.根据权利要求1所述的一种用于工业废水的节能环保型处理设备，其特征在于：所述刮板(15)通过滑块(14)与第一水箱(1)构成滑动结构，且第一水箱(1)的长度与刮板(15)的长度相吻合。
7.根据权利要求1所述的一种用于工业废水的节能环保型处理设备，其特征在于：所述缓冲板(17)通过第二螺纹轴(18)与第一水箱(1)螺纹连接，且缓冲板(17)为倾斜状设置。
说明书
一种用于工业废水的节能环保型处理设备
技术领域
本实用新型涉及工业废水相关技术领域，具体为一种用于工业废水的节能环保型处理设备。
背景技术
工业废水包括生产废水、生产污水及冷却水，是指工业生产过程中产生的废水和废液，其中含有随水流失的工业生产用料、中间产物、副产品以及生产过程中产生的污染物，工业废水种类繁多，成分复杂。
但是目前使用的用于工业废水的节能环保型处理设备，不具备有清理的功效，也不具备有缓冲的功效，从而大大降低了该装置使用的问题。
实用新型内容
本实用新型的目的在于提供一种用于工业废水的节能环保型处理设备，以解决上述背景技术提出的目前使用的用于工业废水的节能环保型处理设备，具备有清理的功效，也具备有缓冲的功效，从而大大提高了该装置使用的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于工业废水的节能环保型处理设备，包括第一水箱，所述第一水箱上方设置有进水口，且进水口上方设置有水盖，同时进水口与水盖表面均贯穿设置有第一旋转螺栓，所述第一水箱上端设置有盖板，且第一水箱与盖板表面均贯穿设置有第二旋转螺栓，所述第一水箱内部上端设置有固定条，且固定条的下方设置有过滤袋，同时固定条与过滤袋表面均贯穿设置有第一螺纹轴，所述第一水箱内部设置有过滤网，且过滤网两侧均设置有卡块，同时卡块一侧设置有卡槽，所述第一水箱底部设置有滑槽，且滑槽内部设置有滑块，同时滑块上方设置有刮板，所述第一水箱末端外壁设置有清理口，且第一水箱末端一侧设置有缓冲板，同时第一水箱与缓冲板表面均贯穿设置有第二螺纹轴，所述第一水箱一侧设置有第二水箱，且第二水箱末端一侧设置有出水口。
优选的，所述水盖通过第一旋转螺栓与进水口构成旋转结构，且进水口的尺寸与水盖的尺寸相吻合。
优选的，所述盖板通过第二旋转螺栓与第一水箱构成旋转结构，且第一水箱与盖板平行分布。
优选的，所述过滤袋通过第一螺纹轴与固定条螺纹连接，且固定条与过滤袋平行分布。
优选的，所述卡块与卡槽活动连接，且卡块与卡槽均以过滤网的中心线对称设置。
优选的，所述刮板通过滑块与第一水箱构成滑动结构，且第一水箱的长度与刮板的长度相吻合。
优选的，所述缓冲板通过第二螺纹轴与第一水箱螺纹连接，且缓冲板为倾斜状设置。
与现有技术相比，本实用新型的有益效果是：
1、该用于工业废水的节能环保型处理设备，通过设置有过滤袋与过滤网，可以对污水进行过滤，并且可以将过滤网与过滤袋进行拆卸清理，从而大大增加了该装置的使用寿命。
2、该用于工业废水的节能环保型处理设备，通过设置有刮板，可以对水箱底部沉淀的脏污进行清理，防止对该装置造成损坏，从而大大提高了该装置的使用效果。
3、该用于工业废水的节能环保型处理设备，通过设置有缓冲板，可以在液体进入第二水箱时，有一个缓冲，防止液体飞溅，从而大大提高了该装置的使用效果。
（发明人：金兴龙）
