申请日2020.05.12
公开（公告）日2021.02.19
IPC分类号C02F3/02; C02F3/10
摘要
本实用新型属于污水处理技术领域，具体公开了一种污水生物膜反应系统，包括处理池、生物膜板框和曝气风机；待处理的污水通过管道通入处理池内，最高水量线不超过生物膜板框顶端所在水平线位置，通过总控制按钮控制转动电机带动转动连接轴转动，从而使得生物膜板框在处理池中转动，使得污水与生物膜填料充分接触；转动过程中，曝气风机向曝气管内输送空气，通过曝气喷头向填料腔内补充空气，使得生物膜填料充分接触氧气，为微生物培养提供条件。当污水处理完毕时，可通过冲压水洗装置之间向内置管道内冲压清洁，方便易操作，且曝气管道不容易被堵塞。
权利要求书

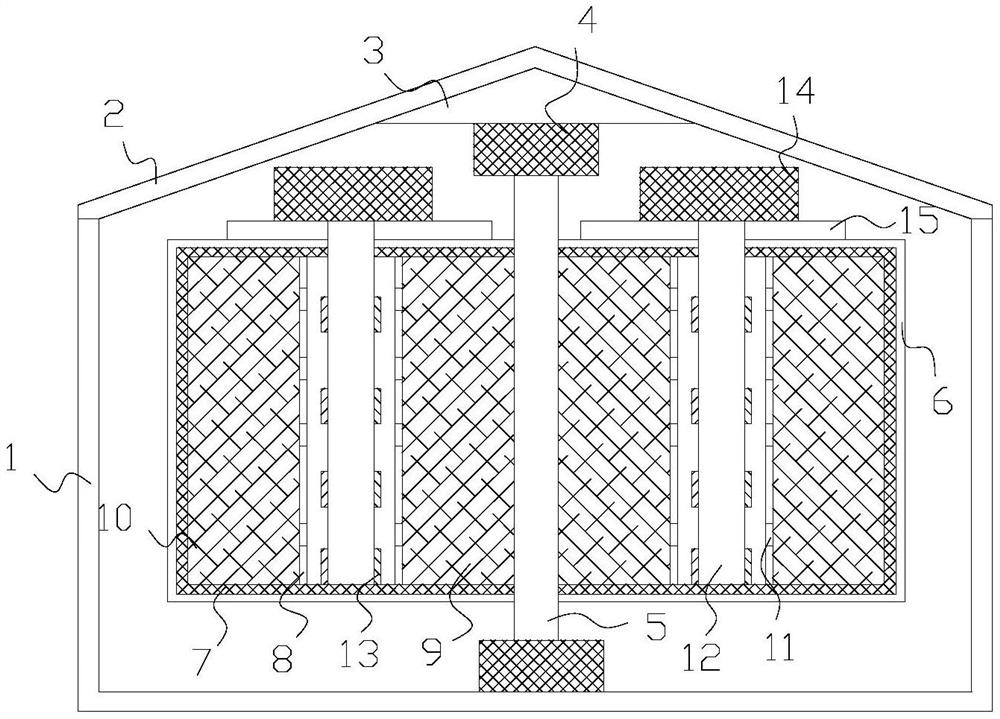

1.一种污水生物膜反应系统，其特征在于：包括处理池(1)、生物膜板框(7)和曝气风机(14)；所述处理池(1)上端设置有横跨支架(2)，横跨支架(2)下方设置有安装座(3)，安装座(3)上固定有转动电机(4)；所述转动电机(4)输出轴连接有转动连接轴(5)，转动连接轴(5)外侧设置有若干个均匀径向分布的安装框架(6)，安装框架(6)内固定有生物膜板框(7)；所述生物膜板框(7)内设置有内置管道(8)，内置管道(8)外侧为填料腔(9)，填料腔(9)内填充有生物膜填料(10)；所述内置管道(8)侧壁上设置有连续分布的溢气孔(11)，内置管道(8)内固定有曝气管(12)，曝气管(12)上设置有若干个均匀间隔的曝气喷头(13)；所述曝气管(12)末端连接至曝气风机(14)，安装框架(6)顶端设置有固定支架(15)，曝气风机(14)对应设置在固定支架(15)上。
2.根据权利要求1所述的一种污水生物膜反应系统，其特征在于：所述横跨支架(2)包括侧边连接轴和侧边支轴，两侧边连接轴分别倾斜连接在处理池(1)两侧端处，两侧边连接轴另一末端相互连接，形成倒置的“V”型结构框架。
3.根据权利要求1所述的一种污水生物膜反应系统，其特征在于：所述安装框架(6)为镂空的格网式框架结构，生物膜板框(7)采用陶瓷平板膜组件制成，生物膜板框(7)上设置有对应的填料补充口。
4.根据权利要求1所述的一种污水生物膜反应系统，其特征在于：所述转动连接轴(5)连接在另一转动电机(4)输出轴上，另一转动电机(4)固定在处理池(1)底部，转动电机(4)外侧设置有防水保护层。
5.根据权利要求1所述的一种污水生物膜反应系统，其特征在于：所述处理池(1)底部设置有旋流器。
说明书
一种污水生物膜反应系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种污水生物膜反应系统。
背景技术
污水的生物膜处理法是与活性污泥法并列的一种污水好氧生物处理技术。这种处理法的实质是使细菌和菌类一类的微生物和原生动物、后生动物一类的微型动物附着在滤料或某些载体上生长繁育，并在其上形成膜状生物污泥--生物膜。污水与生物膜的接触，污水中的有机污染物，作为营养物质，为生物膜上的微生物所摄取，污水得到净化，微生物自身也得到繁衍增殖。生物膜是由微生物及其表面分泌物，及其它杂质组成的膜状物质。生物膜法是污水处理的一种常规工艺，具有剩余污泥产生量少，水质适应能力强，特别适用于处理低浓度污水，如地表水、水产养殖养殖污水等。
现有生物膜处理装置的不足之处在于需要曝气装置为生物膜进行供氧，而反应池使用过程中会在反应池内积留由污水自带的固态污染物和填料表面脱落的上生物膜等固态杂物，导致位于池体底部的曝气装置易堵塞，由于其位于池体底部清理曝气装置时需要将池体内的所有填料取出，工作量大且不方便。
实用新型内容
本实用新型的目的在于提供一种污水生物膜反应系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水生物膜反应系统，包括处理池、生物膜板框和曝气风机；所述处理池上端设置有横跨支架，横跨支架下方设置有安装座，安装座上固定有转动电机；所述转动电机输出轴连接有转动连接轴，转动连接轴外侧设置有若干个均匀径向分布的安装框架，安装框架内固定有生物膜板框；所述生物膜板框内设置有内置管道，内置管道外侧为填料腔，填料腔内填充有生物膜填料；所述内置管道侧壁上设置有连续分布的溢气孔，内置管道内固定有曝气管，曝气管上设置有若干个均匀间隔的曝气喷头；所述曝气管末端连接至曝气风机，安装框架顶端设置有固定支架，曝气风机对应设置在固定支架上。
优选的，所述横跨支架包括侧边连接轴和侧边支轴，两侧边连接轴分别倾斜连接在处理池两侧端处，两侧边连接轴另一末端相互连接，形成倒置的“V”型结构框架。
优选的，所述安装框架为镂空的格网式框架结构，生物膜板框采用陶瓷平板膜组件制成，生物膜板框上设置有对应的填料补充口。
优选的，所述转动连接轴连接在另一转动电机输出轴上，另一转动电机固定在处理池底部，转动电机外侧设置有防水保护层。
优选的，所述处理池底部设置有旋流器。
与现有技术相比，本实用新型的有益效果是：本实用新型结构简单，提高了生物膜接触程度，从而使得污水处理效率得到提高，待处理的污水通过管道通入处理池内，最高水量线不超过生物膜板框顶端所在水平线位置，通过总控制按钮控制转动电机带动转动连接轴转动，从而使得生物膜板框在处理池中转动，使得污水与生物膜填料充分接触；转动过程中，曝气风机向曝气管内输送空气，通过曝气喷头向填料腔内补充空气，使得生物膜填料充分接触氧气，为微生物培养提供条件。当污水处理完毕时，可通过冲压水洗装置之间向内置管道内冲压清洁，方便易操作，且曝气管道不容易被堵塞。
（发明人：王璐;谭琳华;张盼盼;张攀;张翼飞;孙筝筝）
