申请日2020.05.15
公开（公告）日2021.02.23
IPC分类号B01D61/18; B01D61/20; B01D61/16; C02F1/44; C02F1/00; H02J7/35
摘要
本实用新型公开了一种新型超滤水处理设备，包括支撑架和多介质过滤器，本实用新型水体检测装置由水体传感器、探测杆、连接管和控制键组成，当设备发生故障时对原水的净化不合格，通过水体传感器对流过的净水检测，将检测的信息发送给水体传感器，并过显示屏显示水体物质含量，通过水体传感器将信息转换成电信号发送到控制端，提醒工作人员进行检修，本实用新型水体检测装置有益效果是通过将水体检测装置安装在过滤的净水流出管道上，使设备出现故障时，过滤不充分的净水通探测杆检测，将检测的信息发送给水体传感器，再通过水体传感器将信息转换成电信号发送到控制端，使工作人员及时对设备进行检修。
权利要求书

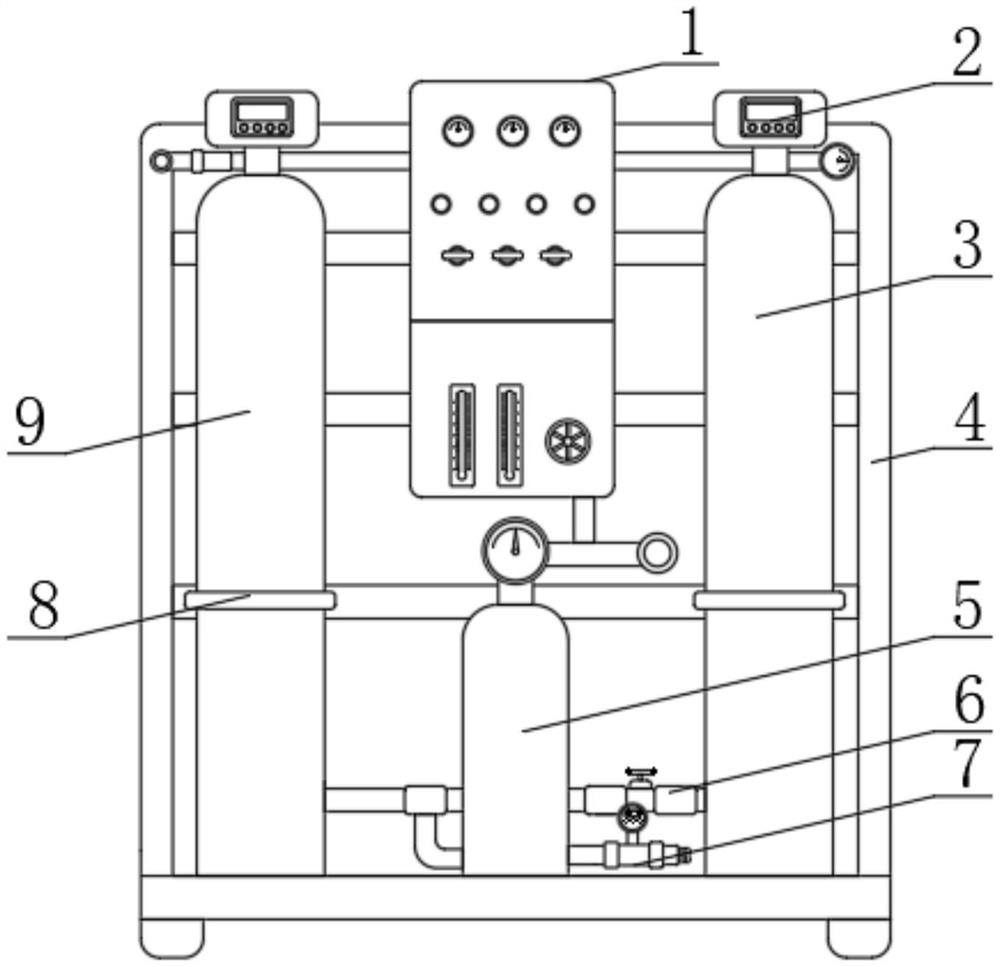

1.一种新型超滤水处理设备，包括支撑架(4)和多介质过滤器(9)，其特征在于：所述支撑架(4)的左侧设置有多介质过滤器(9)，所述多介质过滤器(9)的下侧套接有固定箍(8)，所述多介质过滤器(9)通过固定箍(8)螺栓固定在支撑架(4)上，所述支撑架(4)的上侧中部螺栓固定有控制电箱(1)，所述控制电箱(1)的右下方位于支撑架(4)的右侧通过固定箍(8)螺栓固定有活性炭过滤器(3)，所述活性炭过滤器(3)的上端螺纹连接有电子阀头(2)，所述控制电箱(1)与外部电源电性相连，所述控制电箱(1)的下方螺栓固定有精密过滤器(5)，所述精密过滤器(5)的右端下侧固定连接有控制阀(6)，所述控制阀(6)的左下方位于精密过滤器(5)的右端下侧管道连接有水体检测装置(7)，所述水体检测装置(7)包括水体传感器(71)、探测杆(72)、连接管(73)、控制键(74)和显示屏(75)，所述水体传感器(71)的上侧镶嵌有显示屏(75)，所述显示屏(75)的下方均匀镶嵌有控制键(74)，所述水体传感器(71)的下端焊接有探测杆(72)，所述探测杆(72)的下端焊接有连接管(73)。
2.根据权利要求1所述的一种新型超滤水处理设备，其特征在于：所述控制电箱(1)包括指示灯(11)、控制开关(12)、控制手轮(13)、流量计(14)和压力表(15)，所述压力表(15)的下方均匀镶嵌有指示灯(11)，所述指示灯(11)的下方均匀镶嵌有控制开关(12)，所述控制开关(12)的左下方镶嵌有流量计(14)，所述流量计(14)的右方螺纹连接有控制手轮(13)。
3.根据权利要求1所述的一种新型超滤水处理设备，其特征在于：所述精密过滤器(5)包括压力显示表(51)、过滤罐体(52)、出水口(53)和进水口(54)，所述过滤罐体(52)的上端螺纹固定有压力显示表(51)，所述过滤罐体(52)的右端下侧焊接有出水口(53)，所述过滤罐体(52)的左端下侧焊接有进水口(54)。
4.根据权利要求1所述的一种新型超滤水处理设备，其特征在于：所述多介质过滤器(9)、活性炭过滤器(3)和精密过滤器(5)通过管道相连接，所述控制电箱(1)内部滤芯由石英砂，无烟煤，锰砂组成，主要用于水处理除浊，软化水，纯水的前级预处理。
5.根据权利要求1所述的一种新型超滤水处理设备，其特征在于：所述探测杆(72)贯穿到连接管(73)内部与过滤的净水接触，所述连接管(73)通过左移动焊接的连接法兰安装在管道上固定。
6.根据权利要求2所述的一种新型超滤水处理设备，其特征在于：所述控制开关(12)共设置有三个，且三个所述控制开关(12)控制原水流入多介质过滤器(9)、活性炭过滤器(3)和精密过滤器(5)中进行过滤，所述流量计(14)共设置有两个，且两个所述流量计(14)用于监测多介质过滤器(9)和活性炭过滤器(3)内部原水流量。
7.根据权利要求3所述的一种新型超滤水处理设备，其特征在于：所述过滤罐体(52)安装有PP滤芯，在压力的作用下，使原液通过PP滤芯时，滤渣留在管壁上，滤液透过管壁流出，从而达到过滤的目的，因滤材的不同，过滤孔径也不相同。
8.根据权利要求1所述的一种新型超滤水处理设备，其特征在于：所述电子阀头(2)共设置有两个，且两个所述电子阀头(2)用于控制原水流入多介质过滤器(9)和活性炭过滤器(3)中进行过滤，所述控制阀(6)用于控制对精密过滤器(5)内部清洗排污，使污水从另一管道排出。
说明书
一种新型超滤水处理设备
技术领域
本实用新型属于水体过滤相关技术领域，具体涉及一种新型超滤水处理设备。
背景技术
工业水处理设备，电池行业用超纯水包括蓄电池生产用纯水，锂电池生产用纯水，太阳能电池生产用纯水，蓄电池格板用纯水。电池中电解液的配备对纯水要求十分严格，通常要求水的电导率在 0.1us/cm(电阻值在10兆欧姆)以上，随着膜分离技术的不断成熟，采用反渗透过滤工艺，或者是采用一级反渗透后面再经过离子交换混床(或电去离子EDI)工艺来制取超纯水。通过，通过超滤水处理设备对原水进行过滤。
现有的技术存在以下问题：通过超滤水处理设备对原水进行过滤，首先将原水通过多介质过滤器、活性炭过滤器和精密过滤器将原水过滤成净水，但随着长时间工作，设备容易出现故障，从而会导致对原水的过滤效果降低，导致不合格，需要工作人员及时进行更换。
实用新型内容
本实用新型的目的在于提供一种新型超滤水处理设备，以解决上述背景技术中提出通过超滤水处理设备对原水进行过滤，首先将原水通过多介质过滤器、活性炭过滤器和精密过滤器将原水过滤成净水，但随着长时间工作，设备容易出现故障，从而会导致对原水的过滤效果降低，导致不合格，需要工作人员及时进行更换的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种新型超滤水处理设备，包括支撑架和多介质过滤器，所述支撑架的左侧设置有多介质过滤器，所述多介质过滤器的下侧套接有固定箍，所述多介质过滤器通过固定箍螺栓固定在支撑架上，所述支撑架的上侧中部螺栓固定有控制电箱，所述控制电箱的右下方位于支撑架的右侧通过固定箍螺栓固定有活性炭过滤器，所述活性炭过滤器的上端螺纹连接有电子阀头所述控制电箱与外部电源电性相连，所述控制电箱的下方螺栓固定有精密过滤器，所述精密过滤器的右端下侧固定连接有控制阀，所述控制阀的左下方位于精密过滤器的右端下侧管道连接有水体检测装置，所述水体检测装置包括水体传感器、探测杆、连接管、控制键和显示屏，所述水体传感器的上侧镶嵌有显示屏，所述显示屏的下方均匀镶嵌有控制键，所述水体传感器的下端焊接有探测杆，所述探测杆的下端焊接有连接管。
优选的，所述控制电箱包括指示灯、控制开关、控制手轮、流量计和压力表，所述压力表的下方均匀镶嵌有指示灯，所述指示灯的下方均匀镶嵌有控制开关，所述控制开关的左下方镶嵌有流量计，所述流量计的右方螺纹连接有控制手轮。
优选的，所述精密过滤器包括压力显示表、过滤罐体、出水口和进水口，所述过滤罐体的上端螺纹固定有压力显示表，所述过滤罐体的右端下侧焊接有出水口，所述过滤罐体的左端下侧焊接有进水口。
优选的，所述多介质过滤器、活性炭过滤器和精密过滤器通过管道相连接，所述控制电箱内部滤芯由石英砂，无烟煤，锰砂组成，主要用于水处理除浊，软化水，纯水的前级预处理。
优选的，所述探测杆贯穿到连接管内部与过滤的净水接触，所述连接管通过左移动焊接的连接法兰安装在管道上固定。
优选的，所述控制开关共设置有三个，且三个所述控制开关控制原水流入多介质过滤器、活性炭过滤器和精密过滤器中进行过滤，所述流量计共设置有两个，且两个所述流量计用于监测多介质过滤器和活性炭过滤器内部原水流量。
优选的，所述过滤罐体安装有PP滤芯，在压力的作用下，使原液通过PP滤芯时，滤渣留在管壁上，滤液透过管壁流出，从而达到过滤的目的，因滤材的不同，过滤孔径也不相同。
优选的，所述电子阀头共设置有两个，且两个所述电子阀头用于控制原水流入多介质过滤器和活性炭过滤器中进行过滤，所述控制阀用于控制对精密过滤器内部清洗排污，使污水从另一管道排出。
与现有技术相比，本实用新型提供了一种新型超滤水处理设备，具备以下有益效果：
1.本实用新型水体检测装置由水体传感器、探测杆、连接管和控制键组成，水体传感器通过探测杆连接的连接管螺纹固定在管道上，探测杆贯穿到连接管内部与过滤的净水接触，按下控制键水体传感器开始工作，当设备发生故障时对原水的净化不合格，通过水体传感器对流过的净水检测，将检测的信息发送给水体传感器，并过显示屏显示水体物质含量，通过水体传感器将信息转换成电信号发送到控制端，提醒工作人员进行检修。
2.本实用新型水体检测装置有益效果是将原水通过多介质过滤器、活性炭过滤器和精密过滤器将原水过滤成净水，但随着长时间工作，设备容易出现故障，从而会导致对原水的过滤效果降低，导致不合格，需要工作人员及时进行更换，通过将水体检测装置安装在过滤的净水流出管道上，使设备出现故障时，过滤不充分的净水通探测杆检测，将检测的信息发送给水体传感器，再通过水体传感器将信息转换成电信号发送到控制端，使工作人员及时对设备进行检修，减少过滤不充分的净水流出。
（发明人：张彬;钟利民;张宇航;钱炜;阮鑫钢;赵兴城）
