申请日2020.11.09
公开（公告）日2021.02.23
IPC分类号C02F3/32
摘要
本发明公开了一种集水分流池、选矿工业废水循环利用处理系统及方法，旨在解决矿山选矿工业用水未能实现充分的循环利用的技术问题。该集水分流池水平横截面呈椭圆形，由上至下包括清水、废水、矿泥分流层及屋脊状池底，在池体椭圆长轴端设有废水进口，另一端由上至下设有清水溢出口、污水排放口和排泥口。利用集水分流池将工业废水进行有效分流，并与景观用水系统有机融合，既维持了工矿企业正常生产，避免工业废水排放污染环境，又节约了土地资源和水资源，更增加了景观美化环境的效果；有效解决了工业废水里循环途径长，循环途径占地面积的问题，同时解决了景观水的循环不充分和排水资源浪费问题，提高了水的利用率。
权利要求书
1.一种集水分流池，包括池本体，其特征在于，该池本体水平截面呈椭圆形，其池底沿椭圆长轴线隆起为屋脊状；所述池本体由上至下包括清水分流层、废水分流层及矿泥分流层；在所述池本体椭圆长轴一端的池壁中、上位置处设有废水进口，另一端部池壁上则由上至下设置有依次对应于清水分流层、废水分流层及矿泥分流层的清水溢出口、污水排放口和排泥口；所述清水溢出口至少有3个，呈放射状分布于池壁上。
2.根据权利要求1所述的集水分流池，其特征在于，所述清水溢出口包括4～5个，且位于正常水位线下方0.8～1.2m位置处。
3.根据权利要求1所述的集水分流池，其特征在于，在所述清水溢水口上设有对应的格栅和滤水网。
4.根据权利要求1所述的集水分流池，其特征在于，所述排泥口包括2个，分布于屋脊状池底两侧最低位置处。
5.一种选矿工业废水循环利用处理系统，包括串联或/和并联的：
权利要求1所述集水分流池，用以将选矿废水分流为清水、污水、矿泥；
景观式植物水处理设施，用于接收来自于所述集水分流池分流出的污水并进行一级净化处理；
景观式生物处理设施，用以接收来自于所述景观式植物水处理设施的排水并进行二级净化；
水造景观设施，以所述二级净化水为水源布造水景观；
回水分配管路，用以收集来自于所述集水分流池的分流清水、景观式生物处理设施或/和景观式生物处理设施的排水，并分配给回水利用设施。
6.根据权利要求5所述的选矿工业废水循环利用处理系统，其特征在于，所述景观式植物水处理设施为人工湿地、荷花池中的至少一种。
7.根据权利要求5所述的选矿工业废水循环利用处理系统，其特征在于，所述景观式生物处理设施为景观鱼塘、天鹅湖的至少一种。
8.根据权利要求5所述的选矿工业废水循环利用处理系统，其特征在于，所述水造景观设施为喷泉景观、跌水景观、雾化景观中的至少一种。
9.一种选矿工业废水循环利用处理方法，利用权利要求5所述的选矿工业废水循环利用处理系统进行处理，包括如下步骤：
（1）将选矿尾水引至所述集水分流池，经沉淀分流为清水、污水、矿泥；
（2）将上步所得污水引至所述景观式植物水处理设施进行初级净化；
（3）将步骤（3）中的排水引至景观式生物处理设施进行二级净化处理；
（4）经二级净化处理的净化水增压后送至所述水造景观设施布造对应的水景观；
（5）经所述回水分配管路汇集自于所述集水分流池的分流清水、景观式生物处理设施或/和景观式生物处理设施的排水，并分配给回水利用设施；
（6）由所述排泥口抽排沉淀矿泥，并回灌到采空区中的地下空间或进行集中处理。
说明书
集水分流池、选矿工业废水循环利用处理系统及方法
技术领域
本发明涉及废水处理技术领域，具体涉及一种集水分流池、选矿工业废水循环利用处理系统及方法。
背景技术
水是地球生物赖以存在的物质基础，水资源是维系地球生态环境可持续发展的首要条件。水资源是目前全世界最宝贵的资源，水资源不仅短缺而且地区分布极不平衡，我国也是一个严重缺水的国家。对于矿山企业来说，水是选矿工艺中的不可缺少的生产要素，也是美化矿区环境景观中的重要组成部分。当前，由于水资源利用的不科学，导致很多地区出现了水质污染、环境恶化、资源浪费等现象。尤其是工业废水的肆意排放，导致80%以上的地表水、地下水被污染。
随着我国经济和社会的快速发展，水资源日趋匮乏和水质污染的问题日渐突出，严重制约经济社会的可持续发展。提高水资源科学合理利用和环境保护、实现以水资源的可持续利用是支撑社会经济的可持续发展的迫切要求。
目前，矿山选矿工业用水一般多是使用后将废水向河流排放，或是兴建大型污水处理设施集中处理，部分实现了循环利用。
在当前人们越来越重视环境保护和清洁生产的情况下，急需要一种可以满足处理净化效果、循环利用水资源、提高水利用效率、实现工业废水零排放的综合利用设施及方法。
发明内容
本发明要解决的技术问题是提供一种选集水分流池、矿工业废水循环利用处理系统及方法，旨在解决矿山选矿工业用水未能实现充分的循环利用的技术问题。
发明人在长期的实践研究中发现，当前的人造水景观（如跌水、喷泉、荷花池、鱼塘等）的用水则是另外的系统（末端后要么直接排放进下水道或河流，造成浪费资源，要么缺少有效循环，形成一潭死水，环境美化效果差强人意），与工业用水循环系统相互独立；而另一方面，由于工业废水处理一般需要经过物理处理、生物处理等环节，导致工业用水的废水处理路径较长，循环耗时间长，且要不断地补充水，水资源利用率不高，废水处理设施占地面积大，浪费土地资源。
基于此，本发明采用如下技术方案将矿山选矿工业废水进行有效分流，并将废水处理循环系统与景观用水系统进行有效整合：

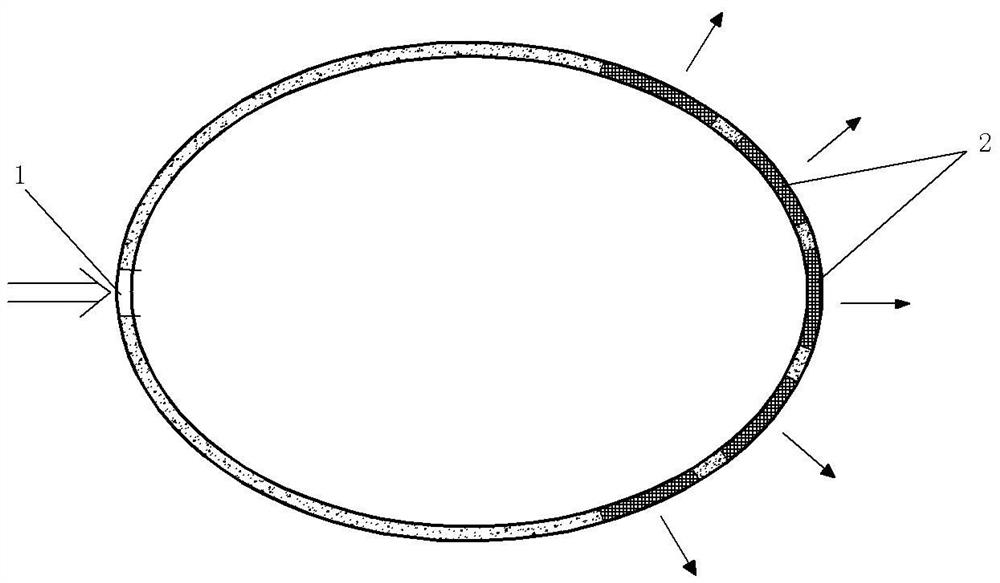

设计一种集水分流池，包括池本体，该池本体横截面呈椭圆形，其池底沿椭圆长轴线隆起为屋脊状；所述池本体由上至下包括清水分流层、废水分流层及矿泥分流层；在所述池本体椭圆长轴一端的池壁中、上位置处设有废水进口，另一端部池壁上则由上至下设置有依次对应于清水分流层、废水分流层及矿泥分流层的清水溢出口、污水排放口和排泥口；所述清水溢出口至少有3个，呈放射状分布于池壁上。
所述清水溢出口包括4～5个，呈放射状均匀布设于池本体出水端的池壁上，且位于正常水位线下方0.8～1.2m，保证清水以溢流方式排出。
在所述清水溢水口上设有格栅及滤水网，滤水网一般采用80～100目尼龙滤水网（根据需要可增加层数）。
所述排泥口包括两个，分布于屋脊状池底两侧最低位置处。
设计一种选矿工业废水循环利用处理系统，包括串联或/和并联的：
所述集水分流池，用以将选矿尾水分流为清水、污水、矿泥；
景观式植物水处理设施，用于接收来自于所述集水分流池的污水并进行一级净化处理；
景观式生物处理设施，用以接收来自于所述景观式植物水处理设施的排水并进行二级净化，每级水排放均采用中上层溢流方式；
水造景观设施，以所述二级净化水为水源布造水景观；
回水分配管路，用以收集来自于所述集水分流池的分流清水、景观式生物处理设施或/和景观式生物处理设施的排水，并分配给回水利用设施。
所述景观式植物水处理设施为人工湿地、荷花池中的至少一种。
所述景观式生物处理设施为景观鱼塘、天鹅湖的至少一种。
所述水造景观设施为喷泉景观、跌水景观、雾化景观中的至少一种。
设计一种选矿工业废水循环利用处理方法，利用所述选矿工业废水循环利用处理系统进行处理，包括如下步骤：
（1）将选矿尾水引至所述集水分流池，经沉淀分层分流为清水、污水、矿泥；
（2）将上步所得污水引至所述景观式植物水处理设施进行初级净化；
（3）将步骤（3）中的排水引至景观式生物处理设施进行二级净化处理；
（4）经二级净化处理的净化水增压后送至所述水造景观设施布造对应的水景观；
（5）经所述回水分配管路汇集自于所述集水分流池的分流清水、景观式生物处理设施或/和景观式生物处理设施的排水，并分配给回水利用设施；
（6）由所述排泥口抽排沉淀矿泥，并回灌到采空区中的地下空间或集中进行无害化处理。
与现有技术相比，本发明的主要有益技术效果在于：
1. 本发明方法既保证了工业废水处理效果，维持工矿企业正常生产，避免工业废水排放污染环境，提高了水利用效率，又节约了土地资源和水资源。
2. 有效解决了工业废水里循环途径长，循环途径占地面积的问题，同时解决了景观水的循环不充分和排水资源浪费问题，提高了水的利用率。
3. 增加了景观水的流动性，有效提高了景观美化环境的效果。
（发明人：王刚;薛国平;赵目军;吕洪彬;景兆凯;赵建粮;范志勇;程建强;杨战士;王盼盼;郭辰光;任胜伟;郝学峰;杜朝波;黄靖宇）
