申请日2020.11.30
公开（公告）日2021.02.23
IPC分类号B01D33/01; B01D33/48; B01D33/70; B01D33/80; C02F1/00
摘要
本发明涉及一种自清洁污水过滤装置，有效解决污水过滤时，清理不及时等问题；其解决的技术方案是包括支架，支架上安装有左右两个第一支撑杆和处于中间位置的多个第二支撑杆；多个第二支撑杆上安装有一个能沿第二支撑杆上下移动并向上复位的过滤体；过滤体的上方有固定在支架上的进水口；过滤体的下方经导杆连接有一个随过滤体一同上下移动的水箱，水箱内安装有虹吸管；水箱的上侧板中部开设有通孔，水箱的上侧板上方对称安装有左右两个滑板，滑板能左右移动并相互靠拢复位，左右两个滑板靠拢后能阻挡通孔；每个滑板的外侧均连接有绳索，绳索的另一端固定在第二支撑杆上；本发明自动清理，避免了滤网长时间的堵塞或高负载。
权利要求书
1.一种自清洁污水过滤装置，包括支架（1），其特征在于，支架（1）上安装有左右两个第一支撑杆（2）和处于中间位置的多个第二支撑杆（3）；多个第二支撑杆（3）上安装有一个能沿第二支撑杆（3）上下移动并向上复位的过滤体（4）；

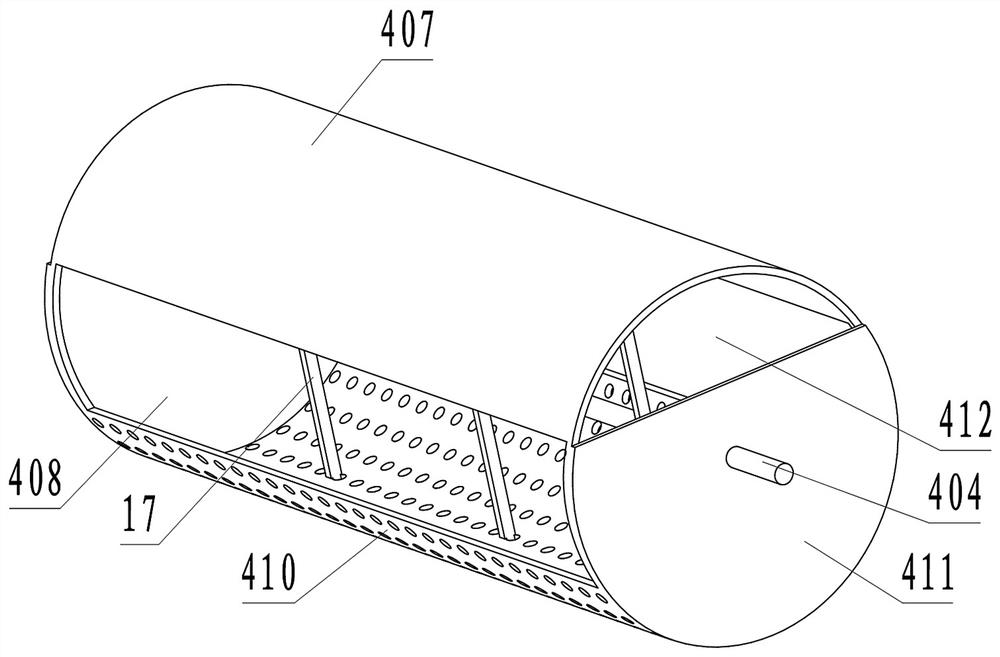

所述的过滤体（4）包括外壳（401），外壳（401）上端为进料口（402），下端为出料口（403）；外壳（401）上横向贯穿有转轴（404），转轴（404）的端部固定有齿轮（405）；左右两个第一支撑杆（2）上分别固定有一段能与同侧的齿轮（405）啮合的齿条（406）；过滤体（4）下降后，齿轮（405）与齿条（406）啮合，使转轴（404）转动180度；转轴（404）上固定有置于出料口（403）内的圆筒（407）；圆筒（407）的外缘面上前后对称开设有长度方向的开口（408）；每个开口（408）处均铰接有能摆动并复位的挡水板（409）；圆筒（407）的外缘面中处于下方的为滤网（410）；圆筒（407）的左右两侧设有侧板（411），侧板（411）的上半部分设有排渣口（412）；
所述的过滤体（4）的上方有固定在支架（1）上的进水口（5）；过滤体（4）的下方经导杆（8）连接有一个随过滤体（4）一同上下移动的水箱（6），水箱（6）内安装有虹吸管（7），
所述的水箱（6）的上侧板（411）中部开设有通孔（9），水箱（6）的上侧板（411）上方对称安装有左右两个滑板（10），滑板（10）能左右移动并相互靠拢复位，左右两个滑板（10）靠拢后能阻挡通孔（9）；每个滑板（10）的外侧均连接有绳索（11），绳索（11）的另一端固定在第二支撑杆（3）上；水箱（6）随过滤体（4）下降后，绳索（11）拉紧，左右两个滑板（10）能相背而行；使通孔（9）被打开。
2.根据权利要求1所述的一种自清洁污水过滤装置，其特征在于，所述的过滤体（4）的外壳（401）上安装有多个套筒（12），第二支撑杆（3）贯穿套筒（12），每个第二支撑杆（3）上均套装有拉簧（13），拉簧（13）的上端固定在支架（1）的顶部，拉簧（13）的下端固定在套筒（12）上。
3.根据权利要求1所述的一种自清洁污水过滤装置，其特征在于，所述的水箱（6）的上侧板（411）上设有导轨（15），滑板（10）能沿导轨（15）左右移动，滑板（10）的外侧面和第二支撑杆（3）之间连接有压簧（19）；水箱（6）的上侧板（411）上固定有套环（20），绳索（11）的中部闯过套环（20），并经套环（20）换向。
4.根据权利要求1所述的一种自清洁污水过滤装置，其特征在于，每个所述的第一支撑杆（2）上均固定有与齿条（406）下端对应的第二限位凸起（16）。
5.根据权利要求1所述的一种自清洁污水过滤装置，其特征在于，所述的转轴（404）上固定有多个横撑（17），横撑（17）的端部固定在圆筒（407）的内侧面上。
6.根据权利要求1所述的一种自清洁污水过滤装置，其特征在于，所述的挡水板（409）的上端与开口（408）处的上侧面铰接，铰接点处安装有扭簧，扭簧能使挡水板（409）保持处于阻挡开口（408）的状态。
7.根据权利要求1所述的一种自清洁污水过滤装置，其特征在于，每个所述的第一支撑杆（2）上均固定有倾斜布置的滑道（18）。
说明书
一种自清洁污水过滤装置
技术领域
本发明涉及污水处理技术领域，特别是一种自清洁污水过滤装置。
背景技术
污水一般需要经过初级的过滤，将内部含有的各种杂质过滤掉；之后在进行进一步的处理。在进行过滤时，由于污水中杂质的类型繁多，很容易造成滤网的堵塞；从而影响过滤的效果和速度。目前市面上的过滤装置大多数为定期进行清理的方式来对滤网进行疏通，并对滤网上堆积的杂物进行处理；在清理时不仅需要停机作业，还增加了工作量。也有部分的装置采用水或者气压来对滤网进行实时的冲洗，一方面会增加不必要的水泵或气泵，另一方面冲洗滤网所用的水和过滤后的杂物混合在一起，增加了污水量，也使杂物的含水量增加；不便于后续处理；尤其是部分类似塑料袋等轻薄类的杂物，容易粘附滤网，造成滤网大面积堵塞，采用传统方式清理频率慢，杂物不能及时去除；同时对于一些石块砖块类的杂物，即使滤网不堵塞，但滤网长时间的重负载和杂物的反复动态冲击，会加剧滤网的破损；因此目前需要解决上述问题。
发明内容
针对上述情况，为解决现有技术中存在的问题，本发明之目的就是提供一种自清洁污水过滤装置，可有效解决污水过滤时，清理不及时等问题。
其解决的技术方案是包括支架，支架上安装有左右两个第一支撑杆和处于中间位置的多个第二支撑杆；多个第二支撑杆上安装有一个能沿第二支撑杆上下移动并向上复位的过滤体；
所述的过滤体包括外壳，外壳上端为进料口，下端为出料口；外壳上横向贯穿有转轴，转轴的端部固定有齿轮；左右两个第一支撑杆上分别固定有一段能与同侧的齿轮啮合的齿条；过滤体下降后，齿轮与齿条啮合，使转轴转动度；转轴上固定有置于出料口内的圆筒；圆筒的外缘面上前后对称开设有长度方向的开口；每个开口处均铰接有能摆动并复位的挡水板；圆筒的外缘面中处于下方的为滤网；圆筒的左右两侧设有侧板，侧板的上半部分设有排渣口；
所述的过滤体的上方有固定在支架上的进水口；过滤体的下方经导杆连接有一个随过滤体一同上下移动的水箱，水箱内安装有虹吸管，
所述的水箱的上侧板中部开设有通孔，水箱的上侧板上方对称安装有左右两个滑板，滑板能左右移动并相互靠拢复位，左右两个滑板靠拢后能阻挡通孔；每个滑板的外侧均连接有绳索，绳索的另一端固定在第二支撑杆上；水箱随过滤体下降后，绳索拉紧，左右两个滑板能相背而行；使通孔被打开。
（发明人：李安稳）
