申请日2020.05.11
公开（公告）日2021.03.09
IPC分类号C02F3/32
摘要
本实用新型涉及污水处理技术领域，且公开了一种湖泊污染净化装置及湖泊污染净化系统，包括浮板，所述浮板的内壁开设有空腔，且浮板的下表面固定连接有挂钩，所述浮板的上表面开设有让位孔，且让位孔的内放置有花盆，所述花盆的侧壁开设有多个漏水口，且花盆的内壁嵌设有海绵垫，所述浮板为正六边形，且浮板的三个侧壁均开设有卡槽，所述浮板远离卡槽的三个侧壁均固定连接有挡片。该种湖泊污染净化装置及湖泊污染净化系统，通过设置卡槽配合卡条，可以在拼接多个浮板的同时，使多个浮板相对转动，从而避免因风浪导致拼接处受损，提高浮板的使用寿命，通过设置限位块对卡条进行限位，方便用华对浮板进行回收和再次利用。
权利要求书
1.一种湖泊污染净化装置及湖泊污染净化系统，包括浮板(1)；
其特征在于：

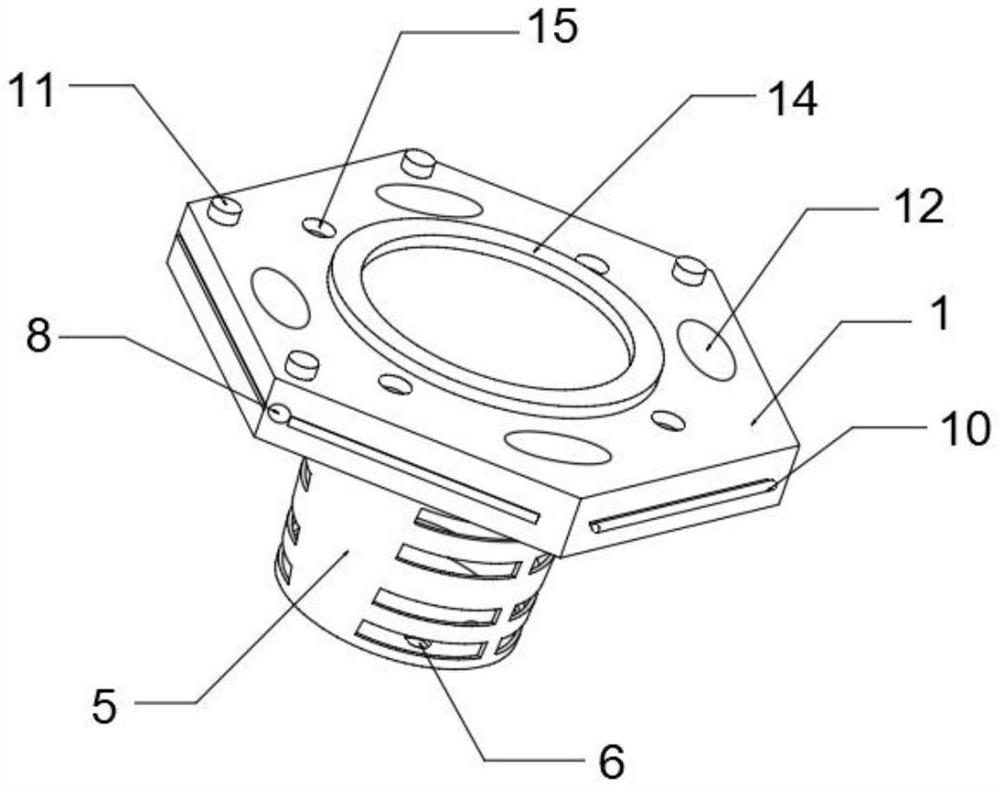

所述浮板(1)的内壁开设有空腔(2)，且浮板(1)的下表面固定连接有挂钩(3)，所述浮板(1)的上表面开设有让位孔(4)，且让位孔(4)的内放置有花盆(5)，所述花盆(5)的侧壁开设有多个漏水口(6)，且花盆(5)的内壁嵌设有海绵垫(7)，所述浮板(1)为正六边形，且浮板(1)的三个侧壁均开设有卡槽(8)，所述浮板(1)远离卡槽(8)的三个侧壁均固定连接有挡片(9)，所述挡片(9)远离浮板(1)的侧壁固定连接有卡条(10)，所述浮板(1)靠近卡槽(8)的上表面开设有多个通孔(19)，且通孔(19)内插设有限位块(11)。
2.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述浮板(1)的上表面开设有多个透气孔(12)，且浮板(1)的上表面固定连接有加强筋(16)。
3.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述卡槽(8)的横截面为圆形，所述卡条(10)的横截面为圆形，且卡条(10)的内径小于卡槽(8)的内径。
4.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述限位块(11)为橡胶材质，且限位块(11)的外径大于通孔(19)的内径。
5.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述花盆(5)的下表面固定连接有配重块(13)，且花盆(5)的上端侧壁固定连接有卡环(14)。
6.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述浮板(1)为PE材质，且浮板(1)的上表面开设有多个盲孔(15)。
7.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述空腔(2)的内壁固定连接有多个隔板(17)，且隔板(17)的形状为环形。
8.根据权利要求1所述的一种湖泊污染净化装置及湖泊污染净化系统，其特征在于：所述浮板(1)的下表面固定胶黏有防护膜(18)，且防护膜(18)为塑料材质。
说明书
一种湖泊污染净化装置及湖泊污染净化系统
技术领域
本实用新型涉及污水处理技术领域，具体为一种湖泊污染净化装置及湖泊污染净化系统。
背景技术
湖泊污染是指由于污水流入使湖泊受到污染的现象，当汇入湖泊的污水过多而超过湖水的自净能力时，湖水发生水质的变化，使湖泊环境严重恶化，出现了富营养化、有机污染、湖面萎缩、水量剧减、沼泽化等环境问题，湖泊污染净化普遍采用生态浮岛配合凤眼蓝等水生植物对污水进行生物净化。
在现有技术中，生态浮岛多采用多个较小水上浮床配合螺栓拼接制作，这种拼接方式，不仅容易因风浪导致拼接处受损，导致多个水上浮床脱离，并且螺栓长期在水中浸泡，容易生锈损坏，导致水上浮床难以回收再次利用为此，我们提出一种泊污染净化装置及湖泊污染净化系统解决上升问题。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种湖泊污染净化装置及湖泊污染净化系统，具备拼接方便，便于回收再利用，辅助水生植物对湖泊污染净化等优点，解决了背景技术提出的问题。
(二)技术方案
为实现上述拼接方便，便于回收再利用，辅助水生植物对湖泊污染净化的目的，本实用新型提供如下技术方案：一种湖泊污染净化装置及湖泊污染净化系统，包括浮板，所述浮板的内壁开设有空腔，且浮板的下表面固定连接有挂钩，所述浮板的上表面开设有让位孔，且让位孔的内放置有花盆，所述花盆的侧壁开设有多个漏水口，且花盆的内壁嵌设有海绵垫，所述浮板为正六边形，且浮板的三个侧壁均开设有卡槽，所述浮板远离卡槽的三个侧壁均固定连接有挡片，所述挡片远离浮板的侧壁固定连接有卡条，所述浮板靠近卡槽的上表面开设有多个通孔，且通孔内插设有限位块。
优选的，所述浮板的上表面开设有多个透气孔，且浮板的上表面固定连接有加强筋。
优选的，所述卡槽的横截面为圆形，所述卡条的横截面为圆形，且卡条的内径小于卡槽的内径。
优选的，所述限位块为橡胶材质，且限位块的外径大于通孔的内径。
优选的，所述花盆的下表面固定连接有配重块，且花盆的上端侧壁固定连接有卡环。
优选的，所述浮板为PE材质，且浮板的上表面开设有多个盲孔。
优选的，所述空腔的内壁固定连接有多个隔板，且隔板的形状为环形。
优选的，所述浮板的下表面固定胶黏有防护膜，且防护膜为塑料材质。
(三)有益效果
与现有技术对比，本实用新型具备以下有益效果：
1、该种湖泊污染净化装置及湖泊污染净化系统，通过设置卡槽配合卡条，可以在拼接多个浮板的同时，使多个浮板相对转动，从而避免因风浪导致拼接处受损，提高浮板的使用寿命，通过设置限位块对卡条进行限位，方便用华对浮板进行回收和再次利用。
2、该种湖泊污染净化装置及湖泊污染净化系统，通过设置透气孔可以提高浮板的透气性，避免浮板覆盖湖面后，导致湖水的含氧量过低，通过设置配重块配合卡环，可以对花盆进行限位，避免花盆与浮板脱离，方便用户回收浮板和水生植物。
3、该种湖泊污染净化装置及湖泊污染净化系统，通过设置橡胶材质的限位块，避免因长期在湖水中浸泡导致限位块生锈、腐化，使限位块可以重复使用，另一方面，可以利用橡胶材质的弹性，使限位块可以卡紧通孔的内壁，保证限位块可以对卡条进行限位
4、该种湖泊污染净化装置及湖泊污染净化系统，通过设置配重块，可以避免海绵垫、花盆等物品在水的浮力作用下与浮板脱离，并且可以使花盆无需其他配件即可稳定的卡在浮板的让位孔内，通过设置卡环可以避免花盆穿过让位孔沉入湖泊中。
5、该种湖泊污染净化装置及湖泊污染净化系统，通过设置隔板，可以将空腔分隔成多个空间，避免因浮板损坏导致空腔内渗入大量的水分，使浮板在损坏后仍然保持较强的浮力，提升浮板的稳定性，通过设置防护膜，可以在回收浮板时将防护膜撕去，比浮板下表面吸附大量的水生植物、浮藻等导致浮板难以回收、存储和清洗。
（发明人：陈小毛）
