申请日2020.07.13
公开（公告）日2021.03.23
IPC分类号C02F9/14; C02F11/122; C02F101/30
摘要

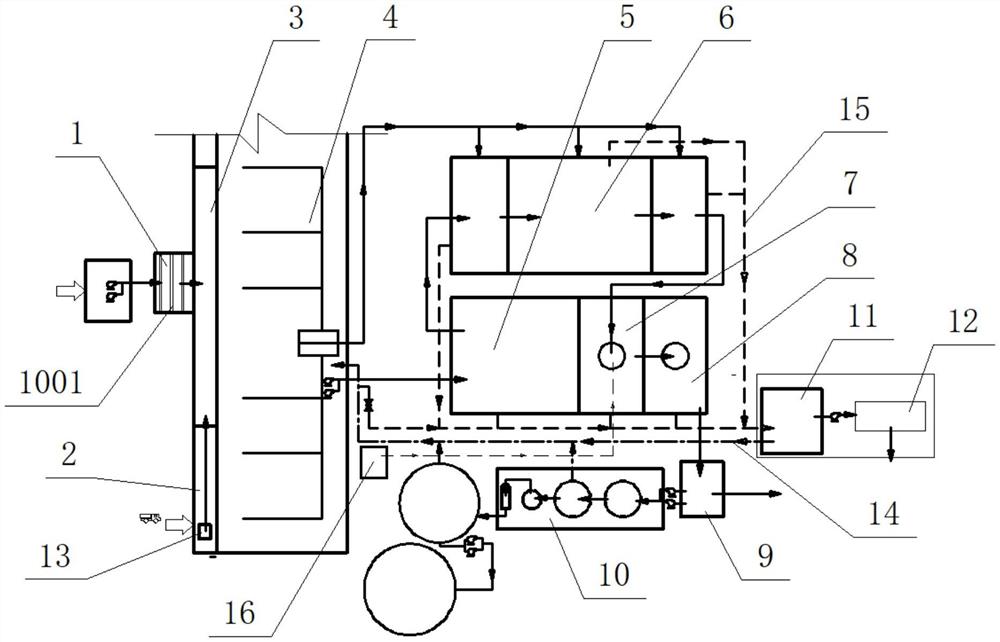

本实用新型公开了一种产业园用一体式污水综合处理装置，包括生活废水池、多个生产废水池和依次连接的有机废水调节池、曝气池、酸化池、多级氧化池、一级沉淀池、二级沉淀池、中水回用池、污泥处理池，生活废水池和多个生产废水池均与有机废水调节池连接，二级沉淀池与中水回用池连接，一级沉淀池和二级沉淀池均与污泥处理池连接，污泥处理池上还连接有压滤机。本实用新型通过将生活废水池和多个生产废水池并联后依次与有机废水调节池、曝气池、酸化池、多级氧化池、一级沉淀池、二级沉淀池、中水回用池和污泥处理池连接，可对生活废水和生产废水同时进行处理，减少了废水处理的设备成本和人工成本，保证了处理效率。
权利要求书
1.产业园用一体式污水综合处理装置，其特征在于：包括生活废水池、多个生产废水池、有机废水调节池、曝气池、酸化池、多级氧化池、一级沉淀池、二级沉淀池、中水回用池和污泥处理池，生活废水池和多个生产废水池均与有机废水调节池连接，有机废水调节池后侧依次设有曝气池、酸化池、多级氧化池、一级沉淀池和二级沉淀池，所述二级沉淀池与中水回用池连接，中水回用池连接有过滤机构，一级沉淀池和二级沉淀池均与污泥处理池连接，污泥处理池上还连接有压滤机。
2.根据权利要求1所述的产业园用一体式污水综合处理装置，其特征在于：所述生活废水池内设有多层与废水流动方向垂直的栅栏。
3.根据权利要求1所述的产业园用一体式污水综合处理装置，其特征在于：所述多个生产废水池内设有调节机构，所述调节机构包括配料仓、均质搅拌器和混料搅拌器，所述配料仓顶部设有加料口，配料仓上安装有置于配料仓内的均质搅拌器，配料仓底部设有排料口，所述混料搅拌器安装在配料仓的侧壁上，且混料搅拌器伸入排料口下方的生产废水池内。
4.根据权利要求1所述的产业园用一体式污水综合处理装置，其特征在于：所述多级氧化池包括依次连通的池体，相邻池体之间加工有多个过度口，且每个过度口上均安装有生物反应膜，每个池体底部均安装有曝气管道。
5.根据权利要求1所述的产业园用一体式污水综合处理装置，其特征在于：所述过滤机构包括与中水回用池连通的增压泵和增压泵出水口依次连通的石英砂过滤器、活性炭过滤器、精密过滤器、紫外消毒仪、储水箱和水塔，所述储水箱内安装有输送泵，输送泵的出水口通过回用水管道连接在水塔顶部。
6.根据权利要求1所述的产业园用一体式污水综合处理装置，其特征在于：所述污泥处理池和压滤机上均安装有与曝气池连通的清液回流管。
说明书
产业园用一体式污水综合处理装置
技术领域
本实用新型涉及污水处理领域，特别是涉及一种产业园用一体式污水综合处理装置。
背景技术
污水排放是生产型企业的产生污染的源头之一，使得企业污水处理对于环保尤为重要，而企业污水主要包括生活废水和生产废水，而生活废水的处理工艺与生产废水的处理工艺均有不同，为此现有的企业污水是采用两套处理设备分开处理，但是这种方法会为企业增加生产成本，而且两套处理设备不便于管理，为此需要一种适用于企业污水的综合处理装置。
发明内容
本实用新型的目的在于提供一种产业园用一体式污水综合处理装置。
本实用新型的目的是通过以下技术方案实现的：
产业园用一体式污水综合处理装置，包括生活废水池、多个生产废水池、有机废水调节池、曝气池、酸化池、多级氧化池、一级沉淀池、二级沉淀池、中水回用池和污泥处理池，生活废水池和多个生产废水池均与有机废水调节池连接，有机废水调节池后侧依次设有曝气池、酸化池、多级氧化池、一级沉淀池和二级沉淀池，所述二级沉淀池与中水回用池连接，中水回用池连接有过滤机构，一级沉淀池和二级沉淀池均与污泥处理池连接，污泥处理池上还连接有压滤机。
所述生活废水池内设有多层与废水流动方向垂直的栅栏。
所述多个生产废水池内设有调节机构，所述调节机构包括配料仓、均质搅拌器和混料搅拌器，所述配料仓顶部设有加料口，配料仓上安装有置于配料仓内的均质搅拌器，配料仓底部设有排料口，所述混料搅拌器安装在配料仓的侧壁上，且混料搅拌器伸入排料口下方的生产废水池内。
所述多级氧化池包括依次连通的池体，相邻池体之间加工有多个过度口，且每个过度口上均安装有生物反应膜，每个池体底部均安装有曝气管道。
所述过滤机构包括与中水回用池连通的增压泵和增压泵出水口依次连通的石英砂过滤器、活性炭过滤器、精密过滤器、紫外消毒仪、储水箱和水塔，所述储水箱内安装有输送泵，输送泵的出水口通过回用水管道连接在水塔顶部。
所述污泥处理池和压滤机上均安装有与曝气池连通的清液回流管。
本实用新型提供的产业园用一体式污水综合处理装置具的有益效果是：
(1)通过将生活废水池和多个生产废水池并联后依次与有机废水调节池、曝气池、酸化池、多级氧化池、一级沉淀池、二级沉淀池、中水回用池和污泥处理池连接，可对生活废水和生产废水同时进行处理，减少了废水处理的设备成本和人工成本，保证了处理效率；
(2)通过设置中水回用池，可将部分水资源进行循环利用，以提高水的利用效率。
（发明人：熊安维）
