理化实验室废水处理净化设备

发布时间:2022-2-18 9:20:33  中国污水处理工程网

申请日2020.08.25

公开(公告)日2021.04.13

IPC分类号C02F9/04

摘要

本实用新型公开了理化实验室废水处理净化设备,涉及理化实验室废水处理领域,针对现有的污水处理设备复杂能耗高和除污剂不能有效混合的问题,现提出如下方案,其包括净化室,所述净化室的内部转动安装有两个结构相同的转动杆,所述转动杆穿过净化室的内部延伸至净化室的内壁,所述净化室的内壁转动安装有第一皮带轮和第二皮带轮,两个所述转动杆的一端分别与第一皮带轮和第二皮带轮固定连接,另一所述转动杆的圆周侧壁上套设有两个结构相同的第一皮带轮,所述净化室的内壁转动安装有从动皮带轮。本实用新型结构新颖,且该装置能够对污水进行有效净化,且净化效率较高效率较高,装置简单,成本投入低,方便使用。


权利要求书

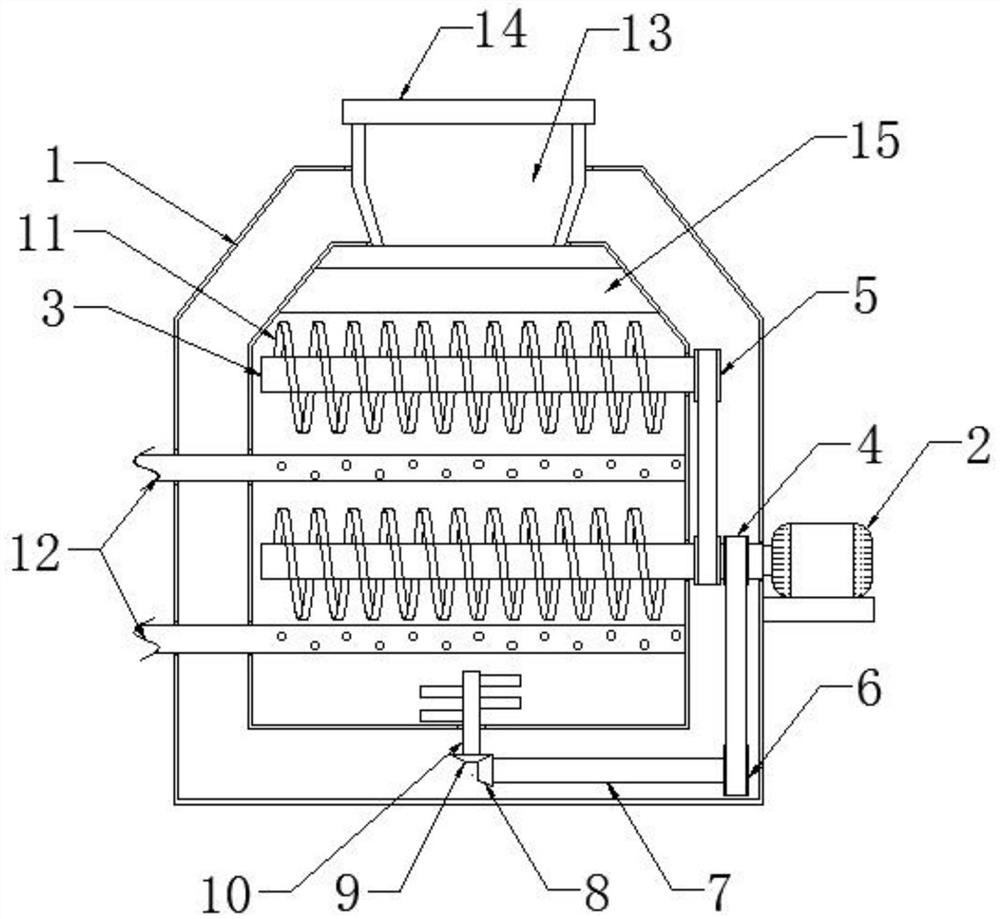

1.理化实验室废水处理净化设备,包括净化室(1),其特征在于,所述净化室(1)的内部转动安装有两个结构相同的转动杆(3),所述转动杆(3)穿过净化室(1)的内部延伸至净化室(1)的内壁,所述净化室(1)的内壁转动安装有第一皮带轮(4)和第二皮带轮(5),两个所述转动杆(3)的一端分别与第一皮带轮(4)和第二皮带轮(5)固定连接,另一所述转动杆(3)的圆周侧壁上套设有两个结构相同的第一皮带轮(4),所述净化室(1)的内壁转动安装有从动皮带轮(6),所述从动皮带轮(6)的一端固定安装有连接杆(7),所述连接杆(7)远离从动皮带轮(6)的一端固定安装有第一齿轮(8),所述净化室(1)的内壁转动安装有第二齿轮(9),所述第二齿轮(9)和第一齿轮(8)相啮合,所述第二齿轮(9)的顶端固定安装有旋转杆(10),所述旋转杆(10)穿过净化室(1)的内壁延伸至净化室(1)的内部,所述第二皮带轮(5)和从动皮带轮(6)与第一皮带轮(4)通过皮带相连接。

2.根据权利要求1所述的理化实验室废水处理净化设备,其特征在于,所述净化室(1)的一侧固定安装有输料管(12),所述输料管(12)以净化室(1)的中轴线呈对称设置,所述输料管(12)的一端穿过净化室(1)延伸至净化室(1)的内壁固定连接,且所述输料管(12)的圆周侧壁均设置有小孔。

3.根据权利要求1所述的理化实验室废水处理净化设备,其特征在于,所述转动杆(3)和旋转杆(10)的圆周侧壁均固定安装有搅拌块(11)。

4.根据权利要求1所述的理化实验室废水处理净化设备,其特征在于,所述净化室(1)的顶端设置有进料斗(13),所述进料斗(13)穿过净化室(1)延伸至净化室(1)的内部,所述进料斗(13)的顶端铰接安装有密封盖(14)。

5.根据权利要求1所述的理化实验室废水处理净化设备,其特征在于,所述净化室(1)的内部固定安装有活性炭吸附层(15)。

6.根据权利要求1所述的理化实验室废水处理净化设备,其特征在于,所述净化室(1)的一侧固定安装有驱动电机(2),所述驱动电机(2)的输出端穿过净化室(1)延伸至净化室(1)的内壁与转动杆(3)固定连接。

说明书

理化实验室废水处理净化设备

技术领域

本实用新型涉及理化实验室废水处理领域,尤其涉及理化实验室废水处理净化设备。

背景技术

现在理化实验室的污水处理设备结构较为复杂,并且污水处理的能耗也较高,且污水处理设备不能够对污水和化学除污剂进行有效的混合反应,因此,为了解决此类问题,我们提出了理化实验室废水处理净化设备。

实用新型内容

本实用新型提出的理化实验室废水处理净化设备,解决了污水处理设备复杂能耗高和除污剂不能有效混合的问题。

为了实现上述目的,本实用新型采用了如下技术方案:

理化实验室废水处理净化设备,包括净化室,所述净化室的内部转动安装有两个结构相同的转动杆,所述转动杆穿过净化室的内部延伸至净化室的内壁,所述净化室的内壁转动安装有第一皮带轮和第二皮带轮,两个所述转动杆的一端分别与第一皮带轮和第二皮带轮固定连接,另一所述转动杆的圆周侧壁上套设有两个结构相同的第一皮带轮,所述净化室的内壁转动安装有从动皮带轮,所述从动皮带轮的一端固定安装有连接杆,所述连接杆远离从动皮带轮的一端固定安装有第一齿轮,所述净化室的内壁转动安装有第二齿轮,所述第二齿轮和第一齿轮相啮合,所述第二齿轮的顶端固定安装有旋转杆,所述旋转杆穿过净化室的内壁延伸至净化室的内部,所述第二皮带轮和从动皮带轮与第一皮带轮通过皮带相连接。

优选的,所述净化室的一侧固定安装有输料管,所述输料管以净化室的中轴线呈对称设置,所述输料管的一端穿过净化室延伸至净化室的内壁固定连接,且所述输料管的圆周侧壁均设置有小孔。

优选的,所述转动杆和旋转杆的圆周侧壁均固定安装有搅拌块。

优选的,所述净化室的顶端设置有进料斗,所述进料斗穿过净化室延伸至净化室的内部,所述进料斗的顶端铰接安装有密封盖。

优选的,所述净化室的内部固定安装有活性炭吸附层。

优选的,所述净化室的一侧固定安装有驱动电机,所述驱动电机的输出端穿过净化室延伸至净化室的内壁与转动杆固定连接。

本实用新型的有益效果为:

1、通过打开密封盖,将需要处理的废水通过进料斗导入净化室中,然后通过活性炭吸附层将废水中的杂质和有害物质进行吸附,然后通过输料管上的小孔将化学化学反应剂导入至净化室中,然后启动驱动电机,驱动电机带动转动杆进行运动,转动杆带动第一皮带轮进行运动,第一皮带轮通过皮带带动第二皮带轮和从动皮带轮进行转动,从动皮带轮带动连接杆进行运动,连接杆带动第一齿轮进行运动,第一齿轮带动第二齿轮进行运动,第二齿轮带动旋转杆进行运动,然后旋转杆和转动杆带动搅拌块进行运动,从而将化学反应剂和污水进行有效混合,防止有反应不充分的情况发生。

2、通过一个驱动电机带动三个搅拌块进行转动,使得减少了能耗,并且该装置简单减少了成本投入,提高了反应速度。

综上所述,该装置能够对污水进行有效净化,且净化效率较高效率较高,装置简单,成本投入低,方便使用。

(发明人:蓝志达;朱勇抗;龚艳琴;苏仁剑;刘雨立)
