申请日2020.12.29
公开（公告）日2021.04.27
IPC分类号C02F9/02
摘要
本发明公开了一种多重过滤的污水处理装置，包括外壳，外壳一端配合连接设置有进水端盖，另一端贯穿设置有装配连接有出水接头的出水口，外壳内靠近进水端盖一侧装配连接设置有限位环槽，限位环槽中活动配合连接设置有多向活动倾斜式的初滤件，外壳内和出水接头相对的内壁上转动连接设置有清洁机构，外壳端部位于出水口上侧转动连接设置有和清洁机构配合传动的驱动机构。本发明中杂质附着会造成初滤件末端倾斜，继而水流对初滤件和杂质的冲击力不均会清理杂质并促进杂质集中，便于延长初滤件的连续过滤时间；水流通过出水接头多重过滤提高水处理效果，而配合多重的防堵塞清洁可以延长连续过滤工作时间，装置便于拆卸维护，方便重复利用。
权利要求书

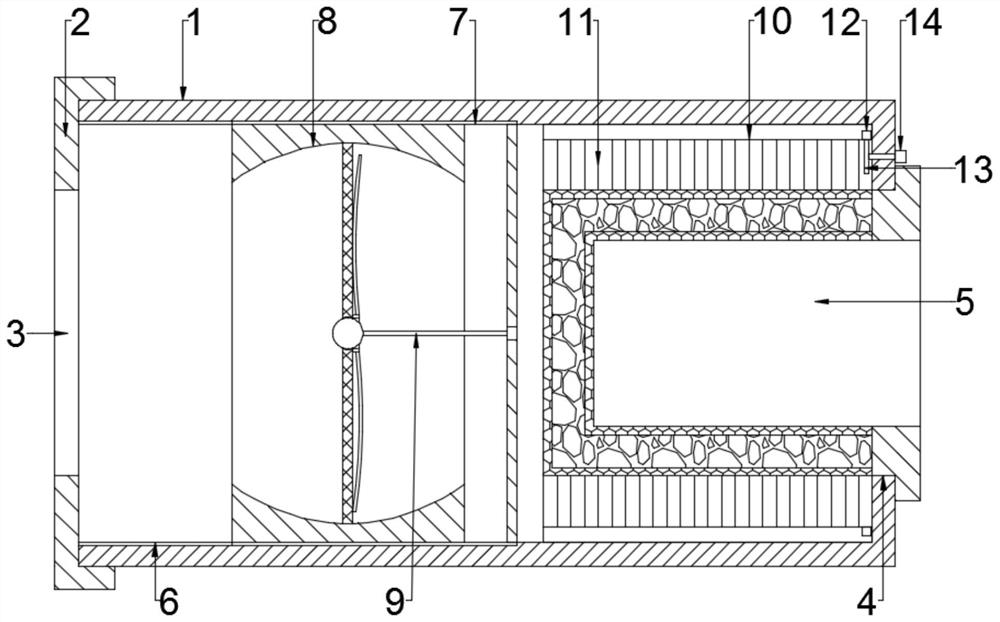

1.一种多重过滤的污水处理装置，包括外壳（1），其特征在于，所述外壳（1）一端配合连接设置有进水端盖（2），另一端贯穿设置有装配连接有出水接头（5）的出水口（4），所述进水端盖（2）中部贯穿设置有进水口（3），所述外壳（1）内靠近进水端盖（2）一侧装配连接设置有限位环槽（8），所述限位环槽（8）中活动配合连接设置有多向活动倾斜式的初滤件（9），所述外壳（1）内和所述出水接头（5）相对的内壁上转动连接设置有清洁机构，所述清洁机构和所述出水接头（5）活动贴合，所述外壳（1）端部位于出水口（4）上侧转动连接设置有和清洁机构配合传动的驱动机构。
2.根据权利要求1所述的一种多重过滤的污水处理装置，其特征在于，所述外壳（1）内靠近进水端盖（2）一端嵌入设置有螺纹槽（6），所述螺纹槽（6）上通过螺纹配合装配连接设置有螺纹环套（7），所述限位环槽（8）固定连接在所述螺纹环套（7）内一侧，所述初滤件（9）一端和所述限位环槽（8）活动装配连接，另一端固定安装在所述螺纹环套（7）内。
3.根据权利要求2所述的一种多重过滤的污水处理装置，其特征在于，所述限位环槽（8）内呈环形凹陷，且凹陷处截面为圆弧面，圆弧面的圆心位置和所述初滤件（9）配合连接在所述限位环槽（8）中的端部中心重合。
4.根据权利要求2或3所述的一种多重过滤的污水处理装置，其特征在于，所述初滤件（9）包括活动配合连接在所述限位环槽（8）内的滤网板（91），所述滤网板（91）边缘和所述限位环槽（8）内壁活动贴合，所述初滤件（9）中心位置活动嵌入设置有球头（93），所述球头（93）远离进水端盖（2）的一端固定连接设置有连杆（94），所述连杆（94）远离球头（93）的末端固定连接设置有十字支架（95），所述十字支架（95）固定连接在所述螺纹环套（7）内壁。
5.根据权利要求4所述的一种多重过滤的污水处理装置，其特征在于，所述球头（93）外围的滤网板（91）侧面上通过轴承转动连接设置有多组波轮扇叶（92），所述波轮扇叶（92）设置在所述滤网板（91）远离进水端盖（2）的侧面。
6.根据权利要求1所述的一种多重过滤的污水处理装置，其特征在于，所述清洁机构包括转动连接设置在外壳（1）内壁上的轴承圈（10），所述轴承圈（10）和出水接头（5）相对位置表面均布设置有多组刷毛（11），所述轴承圈（10）靠近出水接头（5）一端内侧嵌入设置有内齿轮（12），所述驱动机构和所述内齿轮（12）啮合传动。
7.根据权利要求1或6所述的一种多重过滤的污水处理装置，其特征在于，所述驱动机构包括转动连接在外壳（1）端部的把手杆轴（14），所述把手杆轴（14）一端伸入所述外壳（1）内，且固定连接设置有和内齿轮（12）内和传动的驱动齿轮（13），所述把手杆轴（14）远离驱动齿轮（13）的末端固定连接设置有把手凸起。
8.根据权利要求1或6所述的一种多重过滤的污水处理装置，其特征在于，所述出水接头（5）包括通过螺纹配合活动装配在出水口（4）上的出水端盖（51），所述出水端盖（51）中部贯通设置，所述出水端盖（51）中部贯通位置靠近外壳（1）内一侧装配罩接设置有内过滤罩（53），所述内过滤罩（53）表面包覆设置有滤布，所述内过滤罩（53）外围套设有外过滤罩（52），所述外过滤罩（52）开口一侧装配连接在所述出水端盖（51）端部，所述外过滤罩（52）和所述内过滤罩（53）之间设置有净化填充（54）。
说明书
一种多重过滤的污水处理装置
技术领域
本发明涉及污水处理技术领域，具体是一种多重过滤的污水处理装置。
背景技术
中国是一个缺水的国家，污水处理及回用是开发利用水资源的有效措施，污水回用是将城市污水、工业污水通过生物降解反应器等设备处理之后，将其用于绿化、冲洗、补充观赏水体等非饮用目的。近年经济发展较快，人们的生活水平不断提高，随着城镇建设的发展，居民生活用水、工厂、工业用水的污染在逐步加剧，对于污水的处理非常关键重要。
现有技术中，在对污水的固体颗粒过滤处理中，多利用滤网的截留过滤配合吸附过滤，有些也会利用反渗透水处理方式。而在常用的滤网配合吸附过滤装置中，普遍存在的问题就是杂质很容易在过滤中贴附在过滤结构表面而不断减小水流通过间隙，从而水处理效率不断下降，连续工作时间有限，需要经常性的进行清理，使用不够便利。
发明内容
本发明的目的在于提供一种多重过滤的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种多重过滤的污水处理装置，包括外壳，所述外壳一端配合连接设置有进水端盖，另一端贯穿设置有装配连接有出水接头的出水口，所述进水端盖中部贯穿设置有进水口，所述外壳内靠近进水端盖一侧装配连接设置有限位环槽，所述限位环槽中活动配合连接设置有多向活动倾斜式的初滤件，所述外壳内和所述出水接头相对的内壁上转动连接设置有清洁机构，所述清洁机构和所述出水接头活动贴合，所述外壳端部位于出水口上侧转动连接设置有和清洁机构配合传动的驱动机构。
进一步的，所述外壳内靠近进水端盖一端嵌入设置有螺纹槽，所述螺纹槽上通过螺纹配合装配连接设置有螺纹环套，所述限位环槽固定连接在所述螺纹环套内一侧，所述初滤件一端和所述限位环槽活动装配连接，另一端固定安装在所述螺纹环套内。
进一步的，所述限位环槽内呈环形凹陷，且凹陷处截面为圆弧面，圆弧面的圆心位置和所述初滤件配合连接在所述限位环槽中的端部中心重合。
进一步的，所述初滤件包括活动配合连接在所述限位环槽内的滤网板，所述滤网板边缘和所述限位环槽内壁活动贴合，所述初滤件中心位置活动嵌入设置有球头，所述球头远离进水端盖的一端固定连接设置有连杆，所述连杆远离球头的末端固定连接设置有十字支架，所述十字支架固定连接在所述螺纹环套内壁。
进一步的，所述球头外围的滤网板侧面上通过轴承转动连接设置有多组波轮扇叶，所述波轮扇叶设置在所述滤网板远离进水端盖的侧面。
进一步的，所述清洁机构包括转动连接设置在外壳内壁上的轴承圈，所述轴承圈和出水接头相对位置表面均布设置有多组刷毛，所述轴承圈靠近出水接头一端内侧嵌入设置有内齿轮，所述驱动机构和所述内齿轮啮合传动。
进一步的，所述驱动机构包括转动连接在外壳端部的把手杆轴，所述把手杆轴一端伸入所述外壳内，且固定连接设置有和内齿轮内和传动的驱动齿轮，所述把手杆轴远离驱动齿轮的末端固定连接设置有把手凸起。
进一步的，所述出水接头包括通过螺纹配合活动装配在出水口上的出水端盖，所述出水端盖中部贯通设置，所述出水端盖中部贯通位置靠近外壳内一侧装配罩接设置有内过滤罩，所述内过滤罩表面包覆设置有滤布，所述内过滤罩外围套设有外过滤罩，所述外过滤罩开口一侧装配连接在所述出水端盖端部，所述外过滤罩和所述内过滤罩之间设置有净化填充。
与现有技术相比，本发明的有益效果是：污水进入外壳内，首先通过初滤件的杂质过滤，在过滤时杂质附着会造成初滤件末端倾斜，继而水流对初滤件和杂质的冲击力不均会清理杂质并促进杂质集中，便于延长初滤件的连续过滤时间；水流通过出水接头进一步的过滤杂质，多重过滤提高水处理效果，而配合多重的防堵塞清洁可以延长连续过滤工作时间，装置整体结构便于拆卸维护，方便重复利用，提高使用的便利性和实用性。
