申请日2020.08.20
公开（公告）日2021.04.27
IPC分类号C02F9/14; C02F103/30
摘要
本实用新型公开了一种应用于水刺无纺布生产线的水循环处理系统，包括第一砂滤装置、第一清洗装置及污水处理站，污水处理站包括依次连通的调节池、水解酸化池、缺氧池、好氧池、絮凝沉淀池、中间水池、第二砂滤装置及清水池，絮凝沉淀池的底部连通有污泥浓缩池，污泥浓缩池连接有污泥脱水机，第二砂滤装置连接有对其进行清洗的第二清洗装置，第一清洗装置对第一砂滤装置进行清洗产生的污水和第二清洗装置对第二砂滤装置进行清洗产生的污水均流入调节池。本实用新型解决了对第一砂滤罐进行冲洗的水无法再循环利用到水循环处理系统中，造成了大量水资源浪费的技术问题。
权利要求书
1.一种应用于水刺无纺布生产线的水循环处理系统，包括第一砂滤装置和用于清洗第一砂滤装置的第一清洗装置，其特征在于，所述应用于水刺无纺布生产线的水循环处理系统还包括污水处理站，所述污水处理站包括依次连通的调节池、水解酸化池、缺氧池、好氧池、絮凝沉淀池、中间水池、第二砂滤装置及清水池，所述絮凝沉淀池的底部连通有污泥浓缩池，所述污泥浓缩池连接有污泥脱水机，所述第二砂滤装置连接有对其进行清洗的第二清洗装置，所述第一清洗装置对第一砂滤装置进行清洗产生的污水和第二清洗装置对第二砂滤装置进行清洗产生的污水均流入调节池，所述水刺无纺布生产线包括补水口，所述清水池和补水口通过管道相连通，所述清水池和补水口之间的管道上设有回水泵。
2.根据权利要求1所述的一种应用于水刺无纺布生产线的水循环处理系统，其特征在于，所述第一清洗装置包括第一清洗泵、第一清洗阀门及第一储水箱，所述第一清洗阀门安装于第一清洗泵的出水端，所述第一清洗泵的进水端与第一储水箱相连通，所述第二清洗装置包括第二清洗泵、第二清洗阀门及第二储水箱，所述第二清洗阀门安装于第二清洗泵的出水端，所述第二清洗泵的进水端与第二储水箱相连通。
3.根据权利要求2所述的一种应用于水刺无纺布生产线的水循环处理系统，其特征在于，所述第一砂滤装置包括并联的至少两个第一砂滤罐，所述第一砂滤罐上设有过滤用的第一进水管和第一出水管，所述第一砂滤罐上还设有清洗用的第二进水管和第二出水管，所述第一进水管、第一出水管、第二进水管及第二出水管上均设有第一阀门，至少两个所述第一进水管相连通，至少两个所述第一出水管相连通后与补水口相连通，至少两个所述第二进水管均与第一清洗泵相连接，至少两个所述第二出水管相连通后与调节池相连通。
4.根据权利要求3所述的一种应用于水刺无纺布生产线的水循环处理系统，其特征在于，所述第二砂滤装置包括并联的至少两个第二砂滤罐，所述第二砂滤罐上设有过滤用的第三进水管和第三出水管，所述第二砂滤罐上还设有清洗用的第四进水管和第四出水管，所述第三进水管、第三出水管、第四进水管及第四出水管上均设有第二阀门，至少两个所述第三进水管均与中间水池相连通，至少两个所述第三出水管相连通后与清水池相连通，至少两个所述第四进水管均与第二清洗泵相连接，至少两个所述第四出水管相连通后与调节池相连通。
5.根据权利要求4所述的一种应用于水刺无纺布生产线的水循环处理系统，其特征在于，所述补水口连接有补水装置，所述补水装置包括补水箱，所述补水箱的出水端通过管道与补水口相连接，所述补水箱和补水口之间的管道上设有补水泵，所述补水箱的进水端通过管道与自来水管网相连接，所述补水箱与自来水管网之间的管道上设有补水阀。
说明书
一种应用于水刺无纺布生产线的水循环处理系统
技术领域
本实用新型涉及水刺无纺布生产技术领域，特别涉及一种应用于水刺无纺布生产线的水循环处理系统。
背景技术
水刺无纺布的加工原理是采用高压产生的多股微细水射流喷射纤网，水射流穿过纤网后，受托持网的反弹，再次穿插纤网，由此，纤网中纤维在不同方向高速水射流穿插的水力作用下，产生位移、穿插、缠结和抱合，从而使纤网得到加固，由此纤网变成无纺布。此时的无纺布水分含量非常高，无纺布再通过抽吸风机将水分抽走大部分，剩余的少部分水分通过烘干机加热烘干，最后产生干燥合格的无纺布。
由抽吸风机吸走的水分，会进入水循环处理系统，经过水循环处理系统的净化过滤，这部分水会重新进行使用，达到节水之目的。但是在水循环处理系统的净化设备中，砂滤罐需要用清水定期冲洗，但是由于沙滤罐长时间使用后，砂滤罐内的滤料上会附着大量的短纤维和污泥，而这些短纤维均为生物纤维，因此，滤料上会附着大量细菌，在水循环系统正常使用时，大部分的细菌仍会附着在滤料上，但是在对砂滤罐进行冲洗时，滤料上的大部分细菌会被冲走，导致完成砂滤罐冲洗工作的水中含有大量细菌，而水处理循环系统中的杀菌装置，远远不能杀死这些细菌，导致对砂滤罐进行冲洗的水无法再循环利用到水循环处理系统中，造成了大量水资源的浪费。
实用新型内容
本实用新型的目的是克服现有技术中的不足，提供一种应用于水刺无纺布生产线的水循环处理系统，水解酸化池、缺氧池及好氧池配合能够对由于清洗第一砂滤装置产生的污水进行杀菌处理，絮凝沉淀池、中间水池及第二砂滤装置配合能够将污泥和水分离并对污水进行再次过滤，使其满足生产线的使用标准，经过污水处理站处理的水重新回到生产线的补水口，节省了大量的水资源；通过设置污泥浓缩池和污泥脱水机，能够对污泥进行处理；第二清洗装置对第二砂滤装置进行清洗产生的污水又流入调节池，进一步的节省了水资源。
为了实现上述目的，本实用新型采用的技术方案是：

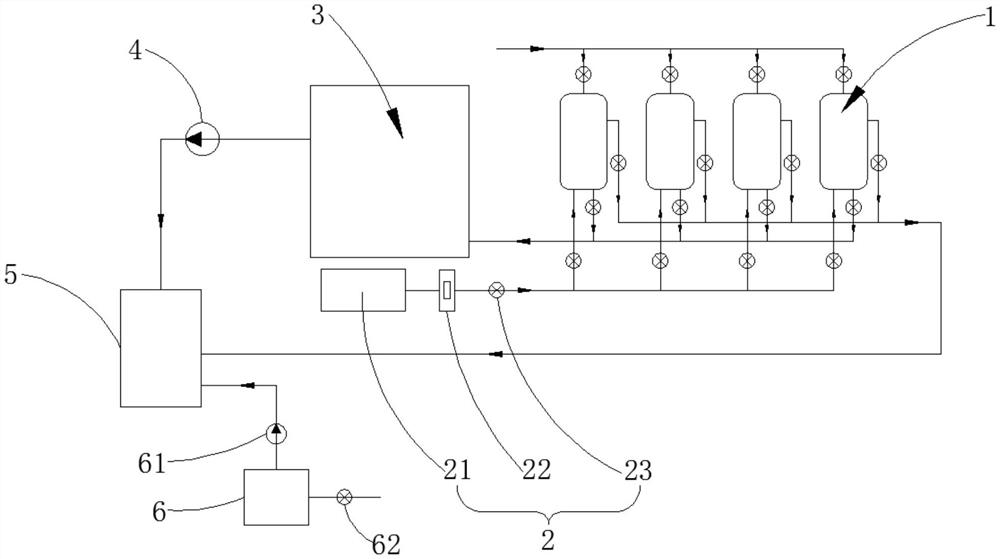

一种应用于水刺无纺布生产线的水循环处理系统，包括第一砂滤装置和用于清洗第一砂滤装置的第一清洗装置，所述应用于水刺无纺布生产线的水循环处理系统还包括污水处理站，所述污水处理站包括依次连通的调节池、水解酸化池、缺氧池、好氧池、絮凝沉淀池、中间水池、第二砂滤装置及清水池，所述絮凝沉淀池的底部连通有污泥浓缩池，所述污泥浓缩池连接有污泥脱水机，所述第二砂滤装置连接有对其进行清洗的第二清洗装置，所述第一清洗装置对第一砂滤装置进行清洗产生的污水和第二清洗装置对第二砂滤装置进行清洗产生的污水均流入调节池，所述水刺无纺布生产线包括补水口，所述清水池和补水口通过管道相连通，所述清水池和补水口之间的管道上设有回水泵。
优选的，所述第一清洗装置包括第一清洗泵、第一清洗阀门及第一储水箱，所述第一清洗阀门安装于第一清洗泵的出水端，所述第一清洗泵的进水端与第一储水箱相连通，所述第二清洗装置包括第二清洗泵、第二清洗阀门及第二储水箱，所述第二清洗阀门安装于第二清洗泵的出水端，所述第二清洗泵的进水端与第二储水箱相连通。
优选的，所述第一砂滤装置包括并联的至少两个第一砂滤罐，所述第一砂滤罐上设有过滤用的第一进水管和第一出水管，所述第一砂滤罐上还设有清洗用的第二进水管和第二出水管，所述第一进水管、第一出水管、第二进水管及第二出水管上均设有第一阀门，至少两个所述第一进水管相连通，至少两个所述第一出水管相连通后与补水口相连通，至少两个所述第二进水管均与第一清洗泵相连接，至少两个所述第二出水管相连通后与调节池相连通。
优选的，所述第二砂滤装置包括并联的至少两个第二砂滤罐，所述第二砂滤罐上设有过滤用的第三进水管和第三出水管，所述第二砂滤罐上还设有清洗用的第四进水管和第四出水管，所述第三进水管、第三出水管、第四进水管及第四出水管上均设有第二阀门，至少两个所述第三进水管均与中间水池相连通，至少两个所述第三出水管相连通后与清水池相连通，至少两个所述第四进水管均与第二清洗泵相连接，至少两个所述第四出水管相连通后与调节池相连通。
优选的，所述补水口连接有补水装置，所述补水装置包括补水箱，所述补水箱的出水端通过管道与补水口相连接，所述补水箱和补水口之间的管道上设有补水泵，所述补水箱的进水端通过管道与自来水管网相连接，所述补水箱与自来水管网之间的管道上设有补水阀。
本实用新型的有益效果是：
1)水解酸化池、缺氧池及好氧池配合能够对由于清洗第一砂滤装置产生的污水进行杀菌处理，絮凝沉淀池、中间水池及第二砂滤装置配合能够将污泥和水分离并对污水进行再次过滤，使其满足生产线的使用标准，经过污水处理站处理的水重新回到生产线的补水口，节省了大量的水资源；通过设置污泥浓缩池和污泥脱水机，能够对污泥进行处理；第二清洗装置对第二砂滤装置进行清洗产生的污水又流入调节池，进一步的节省了水资源。
2)通过设置第一进水管、第一出水管、第二进水管及第二出水管，并在第一进水管、第一出水管、第二进水管及第二出水管上均安装第一阀门，使得第一清洗装置在对任一第一砂滤罐进行清洗的时候，其余第一砂滤罐能够正常进行工作，提高了工作效率。
3)通过设置第三进水管、第三出水管、第四进水管及第四出水管，并在第三进水管、第三出水管、第四进水管及第四出水管上均安装第二阀门，使得第二清洗装置在对任一第二砂滤罐进行清洗的时候，其余第二砂滤罐能够正常进行工作，提高了工作效率。
4)通过设置补水装置，能够补充水循环处理系统工作过程中缺失的水分。
（发明人：史成玉;宋东鹏;史明友;张沛凯）
