申请日2020.07.30
公开（公告）日2021.05.14
IPC分类号C02F9/04
摘要
本实用新型涉及污水处理技术领域，且公开了一种机械加工污水处理装置，包括箱体，所述箱体的上表面插接有进料管，所述箱体正面的中部插接有吸附装置，所述吸附装置包括第一把手，所述第一把手的背面固定连接有第一挡板，所述第一挡板的背面固定连接有第一过滤板。该机械加工污水处理装置，通过设置的第二过滤板，能够将污水中携带的体积较大的杂质进行过滤，吸附层和第一过滤板对污水再进行处理，使污水内部携带的体积较小的杂质和部分有害杂质进行过滤，最后由搅拌扇叶将污水处理剂和污水进行充分融合后使污水进行排放，使该装置的污水处理效果得到提高，便于工作人员使用，从而提高了该装置的实用性。
权利要求书

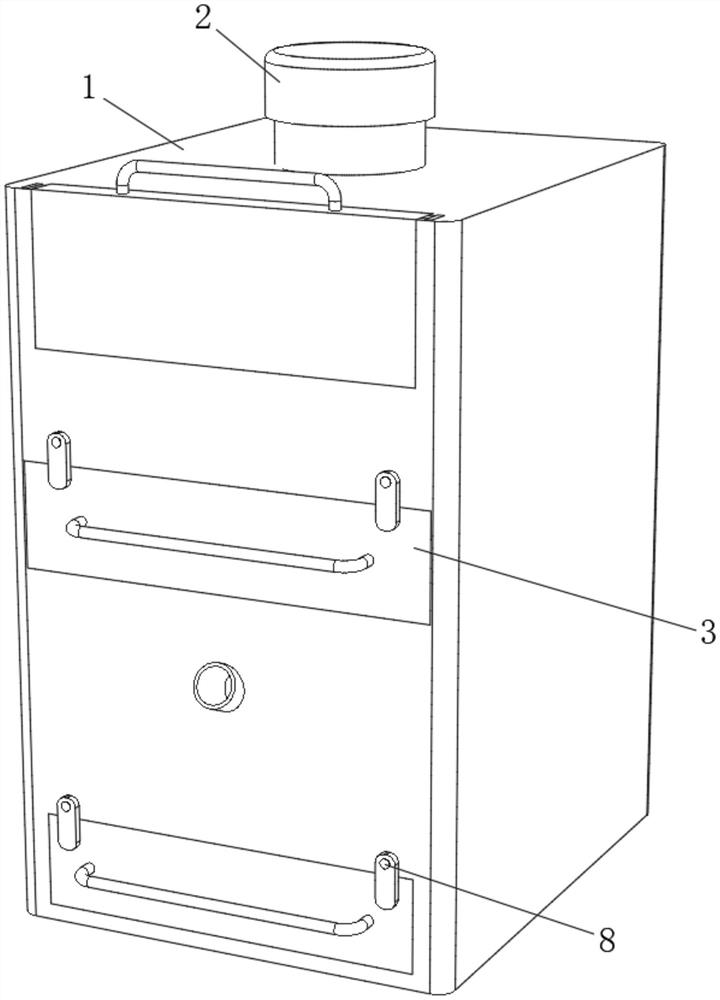

1.一种机械加工污水处理装置，包括箱体(1)，其特征在于：所述箱体(1)的上表面插接有进料管(2)，所述箱体(1)正面的中部插接有吸附装置(3)，所述吸附装置(3)包括第一把手(301)，所述第一把手(301)的背面固定连接有第一挡板(302)，所述第一挡板(302)的背面固定连接有第一过滤板(303)，所述第一过滤板(303)的内底侧壁设置有吸附层(304)，所述第一过滤板(303)上表面的四角均开设有矩形槽(305)，所述矩形槽(305)的内部设置有夹紧块(306)，所述夹紧块(306)的外表面套接有弹簧(307)，所述箱体(1)上表面的左侧和右侧均开设有稳定滑槽(4)，所述稳定滑槽(4)的内部设置有稳定滑块(5)，所述稳定滑块(5)的内侧面固定连接有第二挡板(6)，所述第二挡板(6)的上表面固定连接有第二把手(7)，所述箱体(1)正面顶部和底部的左侧和右侧均插接有稳定杆(8)，所述稳定杆(8)的外表面套接有锁止板(9)，所述箱体(1)的正面插接有药剂管(10)，所述箱体(1)的内底侧壁固定连接有倾斜板(11)，所述箱体(1)正面的底部插接有第三挡板(12)，所述第三挡板(12)的正面固定连接有第三把手(13)，所述倾斜板(11)的上表面设置有搅拌装置(14)，所述搅拌装置(14)包括支板(1401)，所述支板(1401)的上表面固定连接有驱动电机(1402)，所述倾斜板(11)的上表面插接有转杆(1403)，所述驱动电机(1402)的输出端固定连接有主动齿轮(1404)，所述转杆(1403)外表面的顶部套接有从动齿轮(1405)，所述转杆(1403)的顶端固定连接有防护板(1406)，所述转杆(1403)的外表面固定连接有搅拌扇叶(1407)，所述箱体(1)内壁的顶部固定连接有第二过滤板(15)。
2.根据权利要求1所述的一种机械加工污水处理装置，其特征在于：所述倾斜板(11)从后至前向下倾斜二十五度，倾斜板(11)上表面的最低边与第三挡板(12)的下表面位于同一水平面上。
3.根据权利要求1所述的一种机械加工污水处理装置，其特征在于：所述稳定滑槽(4)为T形槽，稳定滑块(5)为T形块，稳定滑块(5)与稳定滑槽(4)滑动连接。
4.根据权利要求1所述的一种机械加工污水处理装置，其特征在于：所述箱体(1)外表面的四边均做倒圆角处理，箱体(1)外表面四边倒圆角的半径为十五毫米。
5.根据权利要求1所述的一种机械加工污水处理装置，其特征在于：所述第一把手(301)、第二把手(7)和第三把手(13)的外表面设置有防滑层，防滑层的外表面设置有防滑纹路。
6.根据权利要求1所述的一种机械加工污水处理装置，其特征在于：所述箱体(1)内底侧壁的内部设置有加重块，加重块的形状与箱体(1)内底侧壁的形状相适配。
说明书
一种机械加工污水处理装置
技术领域
本实用新型涉及污水处理技术领域，具体为一种机械加工污水处理装置。
背景技术
随着工业的发展，所产生的工业废水量巨大，工业废水是指在工业生产的过程中产生的废水、污水和废液，其中含有随水流失的工业生产用料、中间产物和产品以及生产过程中产生的污染物，由于工业废水中含有大量的不溶于水的颗粒物和溶于水的化学污染物，如果这些工业废水直接排放到外界，势必污染环境，影响人类健康，因此，为了环保要求，工业废水必须经处理后才能排放，现有的工业废水一般通过建设废水处理池对废水进行处理后再排放，但是现有技术中的废水处理池对于工业废水中的固体颗粒物通常不作处理，这样一方面会影响废水池的清理，另一方面容易堵塞排水管道。
例如，中国专利公告号为CN207738553U中提供的一种机械加工中用污水处理装置，其基本描述为：包括处理室、进水口、水管、喷管、喷嘴、转轴、吸附毛、驱动电机、上过滤网、下过滤网、气管、气嘴、开关阀、底座、出水口、万向轮、凹字架、T字架、螺母和弹簧，所述处理室的腔室内部上端固定连接有一个水管，该实用新型通过金属网对污水过滤大颗粒杂质，通过吸附毛吸附污水中的杂质，通过在中和室加入中和酸碱度的药剂对污水进行中和，使得污水的处理效果得到提高，但是该装置的实用性依旧较差，该装置在转杆外表面设置的吸附毛不便于更换，使得吸附毛长时间使用后沾满杂质，再对污水内部杂质吸附时难以达到较好的效果，甚至还会加剧污水的危害，从而降低了该装置的实用性。
实用新型内容
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了一种机械加工污水处理装置，解决了上述背景技术中提出的问题。
(二)技术方案
为实现上述目的，本实用新型提供如下技术方案：一种机械加工污水处理装置，包括箱体，所述箱体的上表面插接有进料管，所述箱体正面的中部插接有吸附装置，所述吸附装置包括第一把手，所述第一把手的背面固定连接有第一挡板，所述第一挡板的背面固定连接有第一过滤板，所述第一过滤板的内底侧壁设置有吸附层，所述第一过滤板上表面的四角均开设有矩形槽，所述矩形槽的内部设置有夹紧块，所述夹紧块的外表面套接有弹簧，所述箱体上表面的左侧和右侧均开设有稳定滑槽，所述稳定滑槽的内部设置有稳定滑块，所述稳定滑块的内侧面固定连接有第二挡板，所述第二挡板的上表面固定连接有第二把手，所述箱体正面顶部和底部的左侧和右侧均插接有稳定杆，所述稳定杆的外表面套接有锁止板，所述箱体的正面插接有药剂管，所述箱体的内底侧壁固定连接有倾斜板，所述箱体正面的底部插接有第三挡板，所述第三挡板的正面固定连接有第三把手，所述倾斜板的上表面设置有搅拌装置，所述搅拌装置包括支板，所述支板的上表面固定连接有驱动电机，所述倾斜板的上表面插接有转杆，所述驱动电机的输出端固定连接有主动齿轮，所述转杆外表面的顶部套接有从动齿轮，所述转杆的顶端固定连接有防护板，所述转杆的外表面固定连接有搅拌扇叶，所述箱体内壁的顶部固定连接有第二过滤板。
优选的，所述倾斜板从后至前向下倾斜二十五度，倾斜板上表面的最低边与第三挡板的下表面位于同一水平面上。
优选的，所述稳定滑槽为T形槽，稳定滑块为T形块，稳定滑块与稳定滑槽滑动连接。
优选的，所述箱体外表面的四边均做倒圆角处理，箱体外表面四边倒圆角的半径为十五毫米。
优选的，所述第一把手、第二把手和第三把手的外表面设置有防滑层，防滑层的外表面设置有防滑纹路。
优选的，所述箱体内底侧壁的内部设置有加重块，加重块的形状与箱体内底侧壁的形状相适配。
(三)有益效果
与现有技术相比，本实用新型提供了一种机械加工污水处理装置，具备以下有益效果：
1、该机械加工污水处理装置，通过设置的第二过滤板，能够将污水中携带的体积较大的杂质进行过滤，吸附层和第一过滤板对污水再进行处理，使污水内部携带的体积较小的杂质和部分有害杂质进行过滤，最后由搅拌扇叶将污水处理剂和污水进行充分融合后使污水进行排放，使该装置的污水处理效果得到提高，便于工作人员使用，从而提高了该装置的实用性。
2、该机械加工污水处理装置，通过设置的四组夹紧块抵紧吸附层的上表面，使吸附层便于更换，不会出现吸附层使用时间过长导致过滤效果变差的情况，保证了该装置的过滤质量，通过锁止板与第二挡板和第三挡板卡接，使得该装置过滤时的稳定性得到提高，不会出现污水从缝隙中流出的情况，从而保证了该装置的过滤质量。
（发明人：周耀楷）
