申请日2020.08.31
公开（公告）日2021.04.27
IPC分类号C02F3/08
摘要
本实用新型公开了MBBR污水处理一体化设备，包括底座，底座的顶部活动穿插连接有反应筒，反应筒内腔的内壁上设有缓冲套，缓冲套的内腔中设有清污筒，清污筒的底部设有卡板，卡板与底座活动穿插连接，卡板的中部设有插销，清污筒的顶部活动穿插连接有顶盖，顶盖的上表面设有储物箱，储物箱的顶部设有防护罩，储物箱的一侧开设有第一凹槽，第一凹槽的两侧内壁之间设有折叠挡板，折叠挡板的底部对称设有固定环，固定环上设有挂钩。本实用新型利用反应筒、缓冲套、清污筒、卡板、插销、顶盖、储物箱、防护罩、第一凹槽、折叠挡板、固定环和挂钩的配合，提高了反应筒底部的稳固性和高速风机的防护性，从而提高了整体的实用性
权利要求书

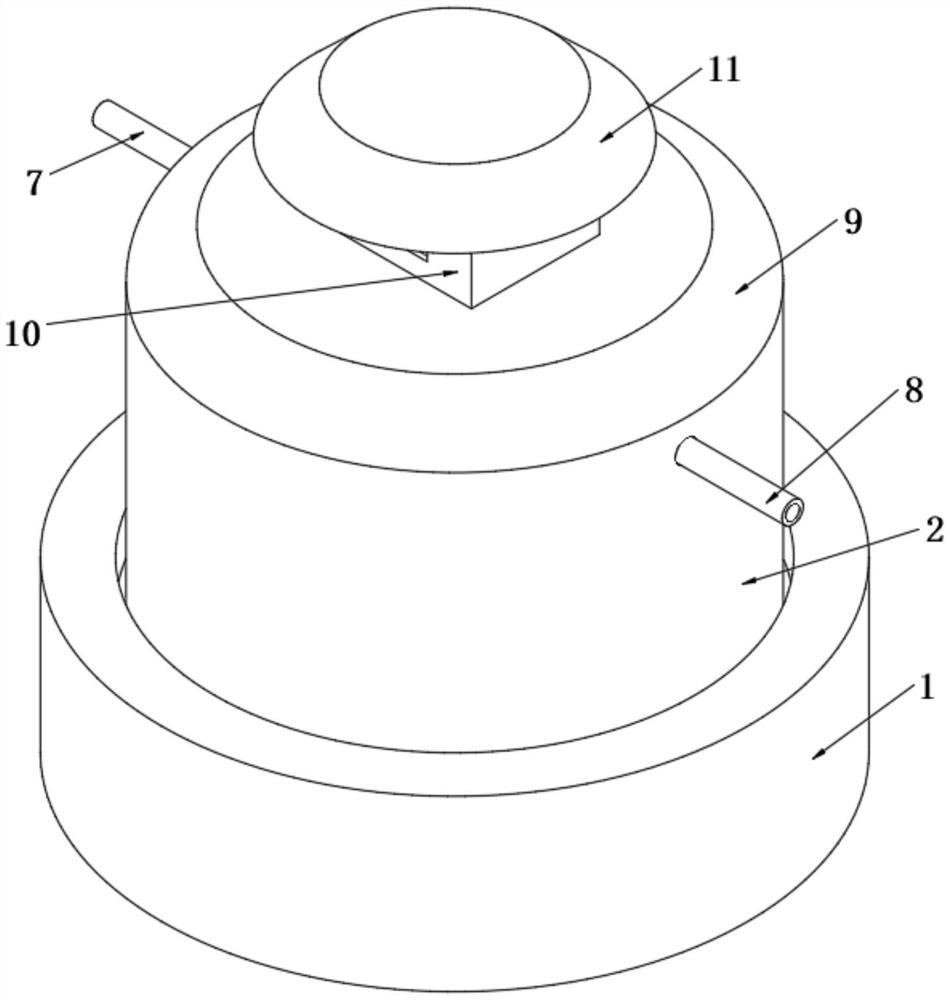

1.MBBR污水处理一体化设备，包括底座(1)，其特征在于，所述底座(1)的顶部活动穿插连接有反应筒(2)，所述反应筒(2)内腔的内壁上固定穿插连接有缓冲套(3)，所述缓冲套(3)的内腔中固定套接有清污筒(4)，所述清污筒(4)的底部固定连接有卡板(5)，所述卡板(5)与底座(1)活动穿插连接，所述卡板(5)的中部活动穿插连接有插销(6)，所述清污筒(4)的顶部活动穿插连接有顶盖(9)，所述顶盖(9)的上表面固定连接有储物箱(10)，所述储物箱(10)的顶部固定连接有防护罩(11)，所述储物箱(10)的一侧开设有第一凹槽，所述第一凹槽的两侧内壁之间固定穿插连接有折叠挡板(14)，所述折叠挡板(14)的底部对称固定连接有固定环(15)，所述固定环(15)上固定穿插连接有挂钩(16)。
2.根据权利要求1所述的MBBR污水处理一体化设备，其特征在于，所述第一凹槽的底部对称开设有与挂钩(16)相配合的第二凹槽，所述第二凹槽内腔的底部固定连接有卡座(17)，所述卡座(17)和挂钩(16)活动穿插连接。
3.根据权利要求1所述的MBBR污水处理一体化设备，其特征在于，所述反应筒(2)顶部的一侧固定穿插连接有进水管(7)，所述反应筒(2)顶部的另一侧固定穿插连接有出水管(8)。
4.根据权利要求1所述的MBBR污水处理一体化设备，其特征在于，所述储物箱(10)内腔的底部固定连接有高速风机(12)，高速风机(12)的输入端固定连接有软管(13)。
5.根据权利要求4所述的MBBR污水处理一体化设备，其特征在于，所述软管(13)和清污筒(4)活动穿插连接，所述软管(13)的底部固定连接有提升式曝气器。
6.根据权利要求1所述的MBBR污水处理一体化设备，其特征在于，所述折叠挡板(14)上等距间隔开设有多个散热孔，所述顶盖(9)和清污筒(4)之间活动穿插连接有密封垫。
说明书
MBBR污水处理一体化设备
技术领域
本实用新型涉及污水处理设备领域，特别涉及MBBR污水处理一体化设备。
背景技术
MBBR填料是应用在MBBR工艺中的微生物载体，主要是为微生物提供适合生长的环境，MBBR填料是一种新型生物活性载体，它采用科学配方，根据污水性质不同，在高分子材料中融合多种有利于微生物快速附着生长的微量元素，经过特殊工艺改性构造而成，具有比表面积大、亲水性好、生物活性高、挂膜快、处理效果好、使用寿命长等优点，常用于难降解废水清理。
现有的污水处理装置采用的固定放置时直接放置于挖好的深坑中，容易造成清污筒的晃动，从而影响清理效果，且现有的处理装置是将电器固定放置于污水清理筒的顶部，长时间的使用容易导致电器顶部积累灰尘，从而影响清理装置的使用寿命，从而降低了整体的实用性。
实用新型内容
本实用新型的目的在于提供MBBR污水处理一体化设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：MBBR污水处理一体化设备，包括底座，所述底座的顶部活动穿插连接有反应筒，所述反应筒内腔的内壁上固定穿插连接有缓冲套，所述缓冲套的内腔中固定套接有清污筒，所述清污筒的底部固定连接有卡板，所述卡板与底座活动穿插连接，所述卡板的中部活动穿插连接有插销，所述清污筒的顶部活动穿插连接有顶盖，所述顶盖的上表面固定连接有储物箱，所述储物箱的顶部固定连接有防护罩，所述储物箱的一侧开设有第一凹槽，所述第一凹槽的两侧内壁之间固定穿插连接有折叠挡板，所述折叠挡板的底部对称固定连接有固定环，所述固定环上固定穿插连接有挂钩。
优选的，所述第一凹槽的底部对称开设有与挂钩相配合的第二凹槽，所述第二凹槽内腔的底部固定连接有卡座，所述卡座和挂钩活动穿插连接。
优选的，所述反应筒顶部的一侧固定穿插连接有进水管，所述反应筒顶部的另一侧固定穿插连接有出水管。
优选的，所述储物箱内腔的底部固定连接有高速风机，高速风机的输入端固定连接有软管。
优选的，所述软管和清污筒活动穿插连接，所述软管的底部固定连接有提升式曝气器。
优选的，所述折叠挡板上等距间隔开设有多个散热孔，所述顶盖和清污筒之间活动穿插连接有密封垫。
本实用新型的技术效果和优点：
(1)本实用新型利用反应筒、缓冲套、清污筒、卡板、插销、顶盖、储物箱、防护罩、第一凹槽、折叠挡板、固定环和挂钩的配合，提高了反应筒底部的稳固性和高速风机的防护性，从而提高了整体的实用性；
(2)本实用新型利用第二凹槽、卡座、进水管、出水管、高速风机、软管和提升式曝气器的配合，提高了清理装置的使用顺畅性，利用散热孔和密封垫的配合，提高了高速风机的散热性和清理装置的密封性。
（发明人：赵倩;黄园;王春平;温伟平;杜卫）
