申请日2020.08.18
公开（公告）日2021.06.04
IPC分类号C02F1/44
摘要
本实用新型涉及一种采用DTRO工艺的污水处理装置，包括：高压泵、循环泵、DTRO膜、调节阀，进口管道，出口管道；所述高压泵、循环泵、DTRO膜通过所述进口管道连接；所述进口管道上设有进水自动阀；所述调节阀通过所述出口管道与所述DTRO膜连接；所述DTRO膜在所述进口管道上呈阵列布置；所述DTRO膜的上端设有产水管道；所述产水管道上设有产水电磁流量计。本实用新型通过定时进行进水和浓水的换向交替运行，使得DTRO膜进口膜片和出口膜片均能发挥作用，延长了DTRO膜的整体使用寿命。减缓了污染趋势，清洗周期延长，清洗频率减小，综合产水率得以提高，并能更好的去除DTRO膜表面的污染物质，清洗和冲洗过程较为彻底，DTRO膜性能更容易恢复。
权利要求书

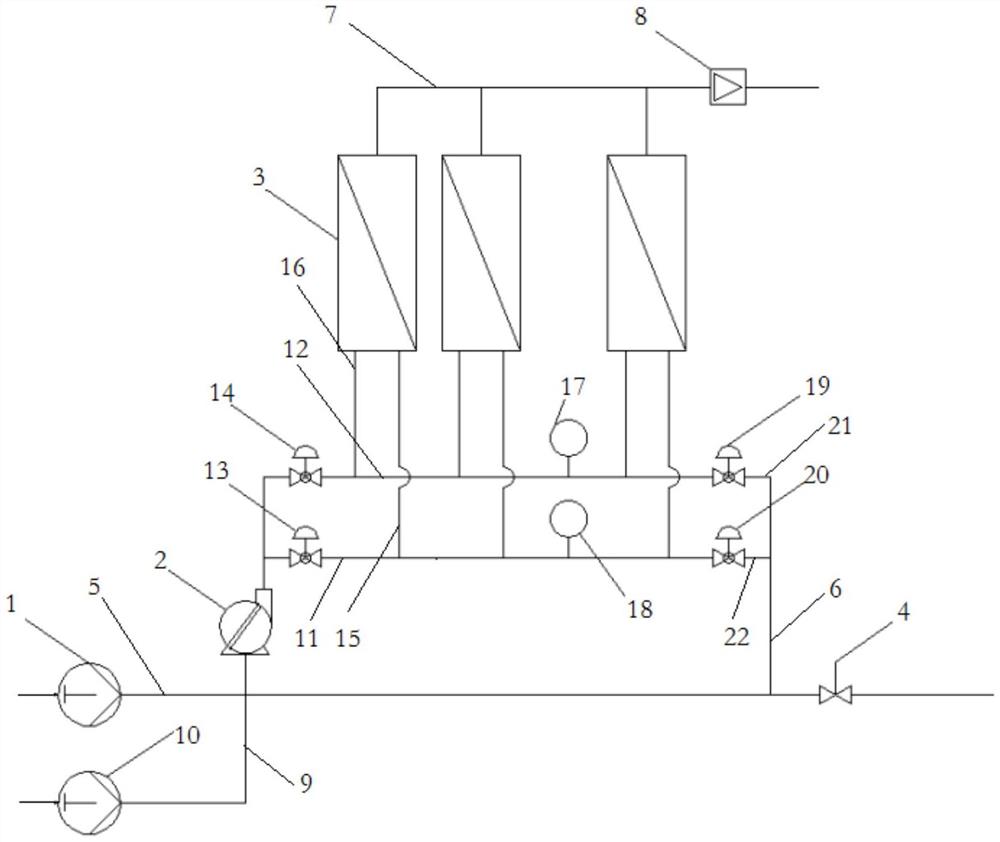

1.一种采用DTRO工艺的污水处理装置，其特征在于，包括:高压泵、循环泵、DTRO膜、调节阀，进口管道，出口管道；
所述高压泵、循环泵、DTRO膜通过所述进口管道连接；所述进口管道上设有进水自动阀；所述调节阀通过所述出口管道与所述DTRO膜连接；所述DTRO膜在所述进口管道上呈阵列布置；所述DTRO膜的上端设有产水管道；所述产水管道上设有产水电磁流量计。
2.根据权利要求1所述的采用DTRO工艺的污水处理装置，其特征在于：所述循环泵上设有清洗管道；所述清洗管道的末端设有化学清洗泵。
3.根据权利要求1所述的采用DTRO工艺的污水处理装置，其特征在于：所述进口管道包括第一进口管道，第二进口管道；所述进水自动阀分别设置在所述第一进口管道，第二进口管道上。
4.根据权利要求3所述的采用DTRO工艺的污水处理装置，其特征在于：所述DTRO膜上设有第一进水出水管道，第二进水出水管道；所述第一进水出水管道，第二进水出水管道分别与所述第一进口管道，第二进口管道连接。
5.根据权利要求3所述的采用DTRO工艺的污水处理装置，其特征在于：所述第一进口管道，第二进口管道上都设有压力变送器。
6.根据权利要求3所述的采用DTRO工艺的污水处理装置，其特征在于：所述出口管道上设有第一出口管道，第二出口管道；所述第一出口管道，第二出口管道分别与所述第一进口管道，第二进口管道连接。
7.根据权利要求6所述的采用DTRO工艺的污水处理装置，其特征在于：所述第一出口管道，第二出口管道上都设有浓水自动阀。
说明书
一种采用DTRO工艺的污水处理装置
技术领域
本实用新型涉及工业污水处理领域，尤其涉及一种采用DTRO工艺的污水处理装置。
背景技术
随着环保要求的日益提高，DTRO工艺不仅在各地的填埋场和焚烧厂渗滤液处理中大量使用，在煤化工、电力等行业的高盐污水零排放领域也广泛应用。目前很多采用DTRO工艺的项目，由于处理的污水大多含有大量有机物、钙离子、镁离子等，所以DTRO膜污堵严重，清洗频繁且清洗恢复较差，使用寿命大为短，造成综合运行成本居高不下。由于DTRO膜中有约210片膜，在使用过程中位于末端的膜片接触浓度较高的污水而污染严重，处于进水端的污染轻微。而在清洗时，清洗液却最后才流经严重污染的膜片，造成清洗效果不佳。因此，需要一种延长DTRO膜的整体使用寿命，提高综合产水率的采用DTRO工艺的污水处理装置。
实用新型内容
本实用新型要解决的问题在于提供一种延长DTRO膜的整体使用寿命，提高综合产水率的采用DTRO工艺的污水处理装置。
为了保证在使用过程中，能够保证工作寿命长，工作效率高，本实用新型涉及了一种采用DTRO工艺的污水处理装置，包括：
高压泵、循环泵、DTRO膜、调节阀，进口管道，出口管道；
所述高压泵、循环泵、DTRO膜通过所述进口管道连接；所述进口管道上设有进水自动阀；所述调节阀通过所述出口管道与所述DTRO膜连接；所述DTRO膜在所述进口管道上呈阵列布置；所述DTRO膜的上端设有产水管道；所述产水管道上设有产水电磁流量计。
本实用新型的有益效果是，通过定时进行进水和浓水的换向交替运行，使得DTRO膜进口膜片和出口膜片均能发挥作用，延长了DTRO膜的整体使用寿命。减缓了污染趋势，清洗周期延长，清洗频率减小，综合产水率得以提高，并能更好的去除DTRO膜表面的污染物质，清洗和冲洗过程较为彻底，DTRO膜性能更容易恢复。
进一步的，所述循环泵上设有清洗管道；所述清洗管道的末端设有化学清洗泵。通过化学清洗泵的设计，对DTRO膜进行冲洗或者化学清洗，保证其工作的稳定。
进一步的，所述进口管道包括第一进口管道，第二进口管道；所述进水自动阀分别设置在所述第一进口管道，第二进口管道上。进水自动阀分别为第一进水自动阀，第二进水自动阀，与第一浓水自动阀，第二浓水自动阀配合控制进口管道的进水作用。
进一步的，所述DTRO膜上设有第一进水出水管道，第二进水出水管道；所述第一进水出水管道，第二进水出水管道分别与所述第一进口管道，第二进口管道连接。通过第一进水出水管道，第二进水出水管道的设计，保证DTRO膜实现进出水口的切换的效果。
进一步的，所述第一进口管道，第二进口管道上都设有压力变送器。压力变送器分为第一压力变送器，第二压力变送器，通过其上感应的压力数值，从而调节不同进水自动阀和浓水自动阀的开关。
进一步的，所述出口管道上设有第一出口管道，第二出口管道；所述第一出口管道，第二出口管道分别与所述第一进口管道，第二进口管道连接。通过此设计，可以保证进出水口的切换，对原来浓差极化部分进行冲刷，达到膜的均衡使用，从而增加DTRO膜的抗污染能力、延长其使用寿命。
进一步的，所述第一出口管道，第二出口管道上都设有浓水自动阀。浓水自动阀分别为第一浓水自动阀，第二浓水自动阀，用来控制进出水口的切换。
（发明人：杨波;李鹏;吴成;李正鑫）
