申请日2021.02.23
公开（公告）日2021.06.18
IPC分类号C02F9/14; C02F7/00
摘要
本发明公开了一种多层次高效处理污水曝气装置，包括曝气池，所述曝气池的顶端开设有梁架，且所述梁架的顶端安装有电机，所述电机的输出端贯穿梁架并延伸至曝气池的内部连接有固定盘，固定盘的底端连接有吸水管，吸水管的外侧设置有多组过滤骨架，吸水管的底端位于曝气池的内部连接有抽水口。本发明提供的曝气装置能够使污水与空气充分接触，利于有机污染物的分解，提高污水处理效果和处理效率，且方便对淤泥进行清理及方便检查维修。
权利要求书
1.一种多层次高效处理污水曝气装置，其特征在于：包括曝气池，所述曝气池的顶端开设有梁架，且所述梁架的顶端安装有电机，所述电机的输出端贯穿梁架并延伸至曝气池的内部连接有固定盘，所述固定盘的底端连接有吸水管，吸水管的外侧设置有多组过滤骨架，过滤骨架的外壁开设有多组过滤膜，吸水管的底端位于曝气池的内部连接有抽水口；所述曝气池的一侧开设有进水口，曝气池的底端开设有多组存污盒，曝气池的外侧位于进水口的下方开设有多组曝气分压管；多组所述曝气分压管的一侧皆开设有进气口，且进气口与外界供气设备接通，所述曝气分压管的内侧开设有多组曝气管，且曝气管贯穿曝气池的外壁并延伸至曝气池的内部连接有内环管，曝气管与内环管的顶端皆开设有多组单向气阀；所述固定盘的外壁设置有多组浮沫扫板，浮沫扫板的一侧开设有安装插块，浮沫扫板通过安装插块与固定盘卡合连接，且浮沫扫板的内部开设有泡沫填充层，曝气池的外壁开设有浮沫排出口，且浮沫排出口的顶端与浮沫扫板的高度位于同一水平线；所述抽水口的上方位于曝气池的内部开设有压板，所述吸水管通过压板与抽水口卡合连接；吸水管的外壁开设有多组支撑架，且每组支撑架的底端与曝气池的内壁卡合，支撑架的外壁开设有多组淤泥扫板，且每组淤泥扫板的外壁皆开设有多组淤泥附着槽。
2.根据权利要求1所述多层次高效处理污水曝气装置，其特征在于：所述电机的外壁开设有缓冲板，电机通过缓冲板与梁架固定连接，电机的输出端外侧开设有连接环，连接环的外壁开设有固定板，电机的输出端通过连接环与固定盘固定连接。
3.根据权利要求1所述多层次高效处理污水曝气装置，其特征在于：所述吸水管的外壁开设有多组第一连接管，吸水管的外壁位于第一连接管的顶端与底端皆开设有连接块，吸水管的底端开设有滚珠，吸水管通过滚珠与抽水口转动连接。
4.根据权利要求1所述多层次高效处理污水曝气装置，其特征在于：所述曝气池的外壁开设有登高梯。
5.根据权利要求1所述多层次高效处理污水曝气装置，其特征在于：所述存污盒的顶端开口贯穿曝气池的底端并延伸至曝气池的内部，存污盒的开口位于淤泥扫板的下方，存污盒的一侧开设有排污口，且排污口贯穿曝气池的外壁并延伸至曝气池的外侧，排污口的内部安装有阀门。
6.根据权利要求1所述多层次高效处理污水曝气装置，其特征在于：所述过滤骨架的一侧开设有第二连接管，第二连接管的外壁开设有卡环，第二连接管的外侧套接有转环，所述转环通过卡环与第二连接管转动连接，所述过滤骨架的一侧位于第二连接管的顶端与底端皆开设有限位接脚。
7.根据权利要求6所述多层次高效处理污水曝气装置，其特征在于：所述第二连接管通过转环与第一连接管固定连接，所述限位接脚的内部安装有螺栓，限位接脚通过螺栓与连接块卡合连接，所述第一连接管的一侧开设有密封环，第一连接管通过密封环与第二连接管卡合连接。
说明书
一种多层次高效处理污水曝气装置
技术领域
本发明属于环保设备技术领域，具体是一种多层次高效处理污水曝气装置。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，按污水来源分类，污水处理一般分为生产污水处理和生活污水处理，生产污水包括工业污水、农业污水以及医疗污水等，而生活污水就是日常生活产生的污水，是指各种形式的无机物和有机物的复杂混合物，包括：①漂浮和悬浮的大小固体颗粒；②胶状和凝胶状扩散物；③纯溶液；污水处理方法一般有物理法、化学法以及生物法三种，其中生物法效率较高，且二次污染较低被普遍使用，其中曝气池是最为常见的使用设备。
如今污水处理技术尚未成熟，还具有很多缺陷，如现有的曝气池一般采用立式搅拌叶对污水进行搅拌曝气，无法使空气充分与污水接触，从而降低了污水处理效率，在曝气过程中气体带动液体流动，不便淤泥沉淀，使曝气池不便对淤泥进行处理，影响污水处理质量，而且在曝气池体积较大，内部结构复杂不便曝气池的检修与更换。
发明内容
本发明为了解决污水过滤效率低、淤泥不便清除、结构复杂不便检修的问题问题，提供了一种多层次高效处理污水曝气装置。本发明提供的曝气装置能够使污水与空气充分接触，利于有机污染物的分解，提高污水处理效果和处理效率，且方便对淤泥进行清理及方便检查维修。
为了实现以上目的，本发明采用的技术方案如下：

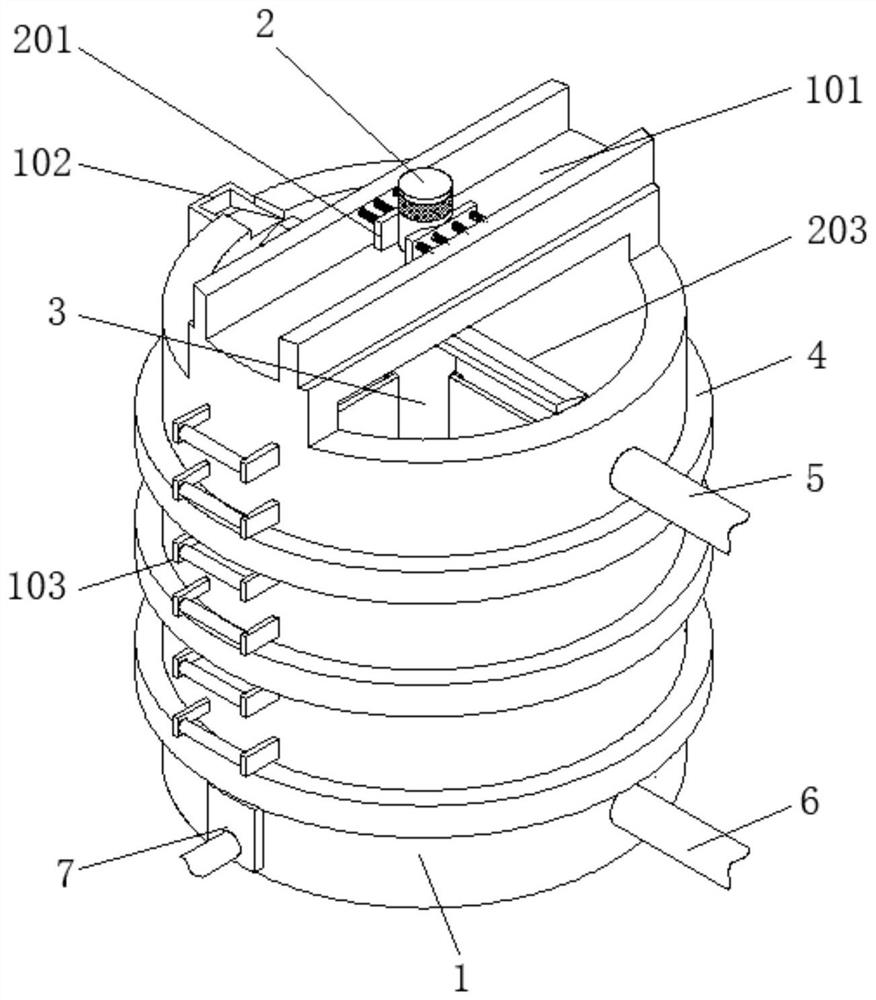

一种多层次高效处理污水曝气装置，包括曝气池，所述曝气池的顶端开设有梁架，且所述梁架的顶端安装有电机，所述电机的输出端贯穿梁架并延伸至曝气池的内部连接有固定盘，所述固定盘的底端连接有吸水管，吸水管的外侧设置有多组过滤骨架，过滤骨架的外壁开设有多组过滤膜，吸水管的底端位于曝气池的内部连接有抽水口；所述曝气池的一侧开设有进水口，曝气池的底端开设有多组存污盒，曝气池的外侧位于进水口的下方开设有多组曝气分压管；多组所述曝气分压管的一侧皆开设有进气口，且进气口与外界供气设备接通，所述曝气分压管的内侧开设有多组曝气管，且曝气管贯穿曝气池的外壁并延伸至曝气池的内部连接有内环管，曝气管与内环管的顶端皆开设有多组单向气阀；所述固定盘的外壁设置有多组浮沫扫板，浮沫扫板的一侧开设有安装插块，浮沫扫板通过安装插块与固定盘卡合连接，且浮沫扫板的内部开设有泡沫填充层，曝气池的外壁开设有浮沫排出口，且浮沫排出口的顶端与浮沫扫板的高度位于同一水平线；所述抽水口的上方位于曝气池的内部开设有压板，所述吸水管通过压板与抽水口卡合连接；吸水管的外壁开设有多组支撑架，且每组支撑架的底端与曝气池的内壁卡合，支撑架的外壁开设有多组淤泥扫板，且每组淤泥扫板的外壁皆开设有多组淤泥附着槽。
优选的，所述电机的外壁开设有缓冲板，电机通过缓冲板与梁架固定连接，电机的输出端外侧开设有连接环，连接环的外壁开设有固定板，电机的输出端通过连接环与固定盘固定连接。
优选的，所述吸水管的外壁开设有多组第一连接管，吸水管的外壁位于第一连接管的顶端与底端皆开设有连接块，吸水管的底端开设有滚珠，吸水管通过滚珠与抽水口转动连接。
优选的，所述曝气池的外壁开设有登高梯。
优选的，所述存污盒的顶端开口贯穿曝气池的底端并延伸至曝气池的内部，存污盒的开口位于淤泥扫板的下方，存污盒的一侧开设有排污口，且排污口贯穿曝气池的外壁并延伸至曝气池的外侧，排污口的内部安装有阀门。
优选的，所述过滤骨架的一侧开设有第二连接管，第二连接管的外壁开设有卡环，第二连接管的外侧套接有转环，所述转环通过卡环与第二连接管转动连接，所述过滤骨架的一侧位于第二连接管的顶端与底端皆开设有限位接脚。
优选的，所述第二连接管通过转环与第一连接管固定连接，所述限位接脚的内部安装有螺栓，限位接脚通过螺栓与连接块卡合连接，所述第一连接管的一侧开设有密封环，第一连接管通过密封环与第二连接管卡合连接。
与现有技术相比，本发明的优点及有益效果为：
1、本发明提供的曝气装置通过设置的电机、吸水管、多组过滤膜、抽水口、曝气管、气阀、浮沫排出口以及浮沫扫板，首先通过进水口向曝气池内填入足量的污水，启动电机，电机的输出端带动固定盘转动，固定盘带动底端的吸水管转动，吸水管带动多组过滤骨架转动，使污水与过滤膜表面形成一定的压力，使水压入过滤膜内使污水与空气充分接触，提高污水的含氧量，吸水管通过底端开设的滚珠在抽水口上转动，吸水管外侧开设的多组支撑架能够减少吸水管与抽水口之间的摩擦，提高吸水管的使用寿命，通过外界的抽水设备对抽水口进行抽水，使吸水管内形成负压，从而将曝气池内的污水抽入到过滤骨架内，污水在穿过过滤膜时，大部分的有机污物与活性细菌会附着在过滤膜上，剩余的水会进入到吸水管并通过抽水口到达外界，压板能够压紧抽水口与吸水管之间的连接处，防止污水进入到抽水口内，防止污水污染抽水口，随后通过进气口向曝气分压管内充入足量的空气，空气在曝气分压管的分配下进入到多组曝气管内，随后空气穿过单向气阀排入到污水中，在空气中氧气与活性细菌的作用下对过滤膜上附着的有机污物进行分解，能够有效的提高污水的处理效率，有效解决了污水过滤效率低的问题；
2、本曝气装置通过设置的存污盒、排污口、淤泥扫板、淤泥附着槽以及支撑架，当吸水管转动时会带动支撑架进行转动，从而带动支撑架外侧开设的多组淤泥扫板转动，淤泥扫板会将曝气池底端部分沉淀的淤泥扫入到淤泥附着槽内，使淤泥不会随着水流移动，当淤泥扫板移动到存污盒上方后，在重力的影响下淤泥会下落到存污盒内，使淤泥堆积在在存污盒内，且存污盒远离上方曝气位置，能够有效的避免淤泥与气流、水流接触，使淤泥能够保持在存污盒内，当需要清淤时，打开排污口内的阀门，使淤泥随着部分污水排出，提高方便对淤泥进行清理，有效解决了淤泥不便清除的问题；
3、本曝气装置通过设置的过滤骨架、转环、限位接脚、第一连接管、第二连接管、梁架以及登高梯，当需要对曝气池进行检修时，首先将曝气池内的污水排出，通过登高梯爬上梁架，对电机进行检查维护，随后进入到曝气池内，对多组曝气管进行检查单向气阀是否损坏，随后对过滤膜与过滤骨架进行检查，检查过滤膜是否损坏，如果发现有损坏，转动转环使第一连接管、第二连接管分离，随后将限位接脚内的螺栓拆卸，使过滤骨架与吸水管分离，将损坏的过滤膜拆卸下来，更换新的过滤膜，通过过滤骨架将过滤膜与吸水管进行固定，通过转环将第一连接管与第二连接管接通，能够方便的对曝气池内部进行检查维修，提高了检修的效率，有效解决了结构复杂不便检修的问题。
（发明人：凌雪木）
