申请日2020.08.27
公开（公告）日2021.07.09
IPC分类号C02F9/14
摘要
本实用新型涉及自动化MBR污水处理装置，它包括处理平台和主控室，处理平台上方设置有主控室，处理平台左右两侧上方均设置有检修台，处理平台前面下方中部设置有自动进水装置，自动进水装置上方中部设置有进水管，处理平台右侧的检修台下方设置有回转鼓风机，回转鼓风机下方设置有底座，回转鼓风机右侧下方设置有理线盒，理线盒上方设置有控制箱，控制箱右侧设置有机架，机架前面下方右侧设置有滤液出水口，机架上方中部设置有在线冲洗装置，在线冲洗装置右侧设置有控制装置，在线冲洗装置左侧设置有冲洗泵，冲洗泵上方左侧设置有冲洗管；本实用新型具有结构合理、自动化程度高、处理效率高、使用方便、出水水质好的优点。
权利要求书
1.自动化MBR污水处理装置，它包括处理平台和主控室，其特征在于：所述的处理平台上方设置有主控室，所述的处理平台左右两侧上方均设置有检修台，所述的检修台下方均设置有加强筋，所述的检修台后面中部均设置有扶梯，所述的处理平台前面下方中部设置有自动进水装置，所述的自动进水装置前面下方中部设置有进水口，所述的自动进水装置上方中部设置有进水管，所述的自动进水装置通过进水管与处理平台连通，所述的处理平台右侧的检修台下方设置有回转鼓风机，所述的回转鼓风机下方设置有底座，所述的回转鼓风机通过底座与处理平台固定连接，所述的回转鼓风机右侧下方设置有理线盒，所述的理线盒上方设置有控制箱，所述的控制箱右侧设置有机架，所述的机架前面下方右侧设置有滤液出水口，所述的机架上方中部设置有在线冲洗装置，所述的在线冲洗装置右侧设置有控制装置，所述的在线冲洗装置左侧设置有冲洗泵，所述的冲洗泵上方左侧设置有冲洗管，所述的冲洗管上方设置有出水管，所述的处理平台内部左侧上方设置有第一自动格栅，所述的第一自动格栅右侧设置有调节池，所述的调节池内部下方设置有潜污泵，所述的潜污泵右侧设置有提升管，所述的调节池右侧设置有缺氧池，所述的缺氧池内部下方设置有第一曝气矩阵，所述的缺氧池右侧设置有好氧池，所述的好氧池内部下方设置有第二曝气矩阵，所述的好氧池右侧设置有第二自动格栅，所述的第二自动格栅下方设置有回流泵，所述的回流泵分别与缺氧池和好氧池连通，所述的第二自动格栅右侧设置有MBR池，所述的MBR池内部中部设置有MBR反应器组块，所述的MBR反应器组块从左至右均匀设置有若干个MBR反应器，所述的MBR反应器上下两侧中部均设置有管道，所述的MBR反应器右侧上方设置有快速冲洗管道，所述的快速冲洗管道与冲洗管连通，所述的MBR反应器内部均设置有中空纤维膜丝，所述的MBR反应器组块右侧设置有超声波清洗装置，所述的MBR反应器组块下方设置有曝气盘，所述的MBR池右侧设置有消毒池，所述的消毒池右侧设置有RO膜反渗透池，所述的RO膜反渗透池内部下方设置有抽吸泵，所述的抽吸泵与出水管连通。
2.根据权利要求1所述的自动化MBR污水处理装置，其特征在于：所述的回转鼓风机为JGR350型变频罗茨鼓风机。
3.根据权利要求1所述的自动化MBR污水处理装置，其特征在于：所述的第一自动格栅为栅间距为10-15mm的细格栅。
4.根据权利要求1所述的自动化MBR污水处理装置，其特征在于：所述的第二自动格栅为栅间距为3-10mm的精细格栅。
5.根据权利要求1所述的自动化MBR污水处理装置，其特征在于：所述的消毒池采用紫外线进行消毒处理。
说明书
自动化MBR污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及自动化MBR污水处理装置。
背景技术
在污水处理，水资源再利用领域，MBR又称膜生物反应器（Membrane Bio-Reactor），是一种由膜分离单元与生物处理单元相结合的新型水处理技术，MBR可运用于市政和工业污水处理行业，包含水源回收利用，住宅小区未来发展，生态观光园景区水源回收利用等，作为一种新兴的污水处理技术，MBR现已被普遍地运用于世界各国的污水处理站，但是目前的MBR污水处理装置存在需要手动控制设备运行过程，智能化程度不高，污水处理效率不高等问题；因此，提供一种结构合理、自动化程度高、处理效率高、使用方便、出水水质好的自动化MBR污水处理装置是非常有必要的。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种结构合理、自动化程度高、处理效率高、使用方便、出水水质好的自动化MBR污水处理装置。

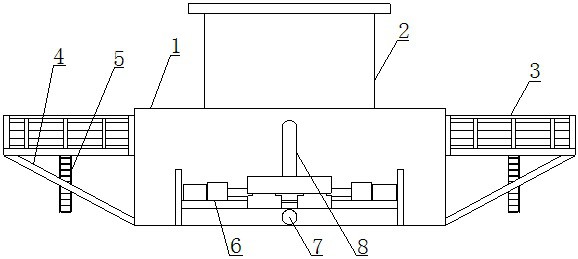

本实用新型的目的是这样实现的：自动化MBR污水处理装置，它包括处理平台和主控室，所述的处理平台上方设置有主控室，所述的处理平台左右两侧上方均设置有检修台，所述的检修台下方均设置有加强筋，所述的检修台后面中部均设置有扶梯，所述的处理平台前面下方中部设置有自动进水装置，所述的自动进水装置前面下方中部设置有进水口，所述的自动进水装置上方中部设置有进水管，所述的自动进水装置通过进水管与处理平台连通，所述的处理平台右侧的检修台下方设置有回转鼓风机，所述的回转鼓风机下方设置有底座，所述的回转鼓风机通过底座与处理平台固定连接，所述的回转鼓风机右侧下方设置有理线盒，所述的理线盒上方设置有控制箱，所述的控制箱右侧设置有机架，所述的机架前面下方右侧设置有滤液出水口，所述的机架上方中部设置有在线冲洗装置，所述的在线冲洗装置右侧设置有控制装置，所述的在线冲洗装置左侧设置有冲洗泵，所述的冲洗泵上方左侧设置有冲洗管，所述的冲洗管上方设置有出水管，所述的处理平台内部左侧上方设置有第一自动格栅，所述的第一自动格栅右侧设置有调节池，所述的调节池内部下方设置有潜污泵，所述的潜污泵右侧设置有提升管，所述的调节池右侧设置有缺氧池，所述的缺氧池内部下方设置有第一曝气矩阵，所述的缺氧池右侧设置有好氧池，所述的好氧池内部下方设置有第二曝气矩阵，所述的好氧池右侧设置有第二自动格栅，所述的第二自动格栅下方设置有回流泵，所述的回流泵分别与缺氧池和好氧池连通，所述的第二自动格栅右侧设置有MBR池，所述的MBR池内部中部设置有MBR反应器组块，所述的MBR反应器组块从左至右均匀设置有若干个MBR反应器，所述的MBR反应器上下两侧中部均设置有管道，所述的MBR反应器右侧上方设置有快速冲洗管道，所述的快速冲洗管道与冲洗管连通，所述的MBR反应器内部均设置有中空纤维膜丝，所述的MBR反应器组块右侧设置有超声波清洗装置，所述的MBR反应器组块下方设置有曝气盘，所述的MBR池右侧设置有消毒池，所述的消毒池右侧设置有RO膜反渗透池，所述的RO膜反渗透池内部下方设置有抽吸泵，所述的抽吸泵与出水管连通。
所述的回转鼓风机为JGR350型变频罗茨鼓风机。
所述的第一自动格栅为栅间距为10-15mm的细格栅。
所述的第二自动格栅为栅间距为3-10mm的精细格栅。
所述的消毒池采用紫外线进行消毒处理。
本实用新型的有益效果：本实用新型为对污水处理的MBR自动化装置，在使用中，将进水口与污水排放管连通后，自动进水装置将污水通过进水管送入处理平台内部的第一自动格栅，第一自动格栅拦截渣滓，除去水中的大颗粒杂质，然后进入到调节池中，调节池能够调节水量、均和水质，同时可作为应急池，之后通过潜污泵和提升管送入缺氧池和好氧池中，缺氧池以污水中的有机物为碳源，利用反硝化细菌将回流泵回流至该池泥混合物的硝酸盐、亚硝酸盐转化为氮气，实现废水脱氮，好氧池在第二曝气矩阵的曝气状态下，活性污泥中大量的微生物降解或吸附水中含碳、氨氮、磷有机污染物质，达到净化水质的目的，然后经过第二自动格栅后进入MBR池中，第二自动格栅对微小杂质进行进一步处理，MBR池中的MBR反应器组块进行深度过滤处理，MBR反应器利用中空纤维膜丝实现泥水分离，并且截留了反应池中的微生物，使池中的活性污泥浓度大大增加，污染物得到了最大限度的降解，MBR反应器组块由多个MBR反应器组成，处理效果更好，出水水质得到保障，而且大大提高了处理效率，最终通过消毒池中的紫外线进行消毒处理后，流入RO膜反渗透池，进行RO膜反渗透处理后作为回用水使用，主控室和控制箱控制本装置的整体工作过程，无需操作人员手动控制设备运行过程，智能化程度高，使用简单方便；本实用新型具有结构合理、自动化程度高、处理效率高、使用方便、出水水质好的优点。
（发明人：朱宝磊）
