申请日2021.05.29
公开（公告）日2021.08.10
IPC分类号B01D29/56; B01D29/82; B01D29/94; B02C19/00
摘要
本发明公开了一种可对污水过滤的矿用固液分离机，包括底座、过滤机构、液压缸和卸料机构，所述底座的右侧固定有第一固定架，所述挡板固定在进料仓的内壁表面，所述液压缸固定在固定板的左侧，且液压缸的左侧固定有固定块，所述活动块滑动连接在竖板的外侧表面。该可对污水过滤的矿用固液分离机设置有挡板和转动板，挡板可以对污水中较大碳渣以及碎石进行过滤，避免造成堵塞，同时还可通过第二电机带动转动板转动，使转动板通过其底部两端的第二破碎块配合挡板表面的第一破碎块对较大的碳渣以及碎石进行破碎，方便对挡板所过滤出的碳渣以及碎石进行处理，使其能够落入固液分离罐内，避免了人工清理碳渣及碎石所带来的不方便，提高其实用性。
权利要求书

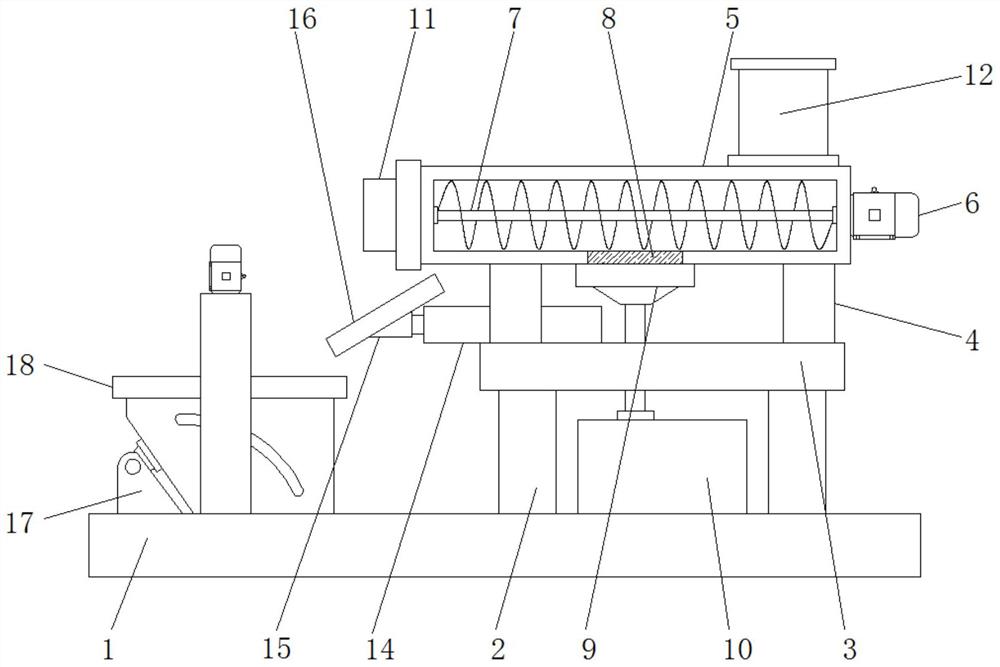

1.一种可对污水过滤的矿用固液分离机，包括底座(1)、过滤机构(13)、液压缸(14)和卸料机构(23)，其特征在于：
底座(1)，所述底座(1)的右侧固定有第一固定架(2)，且第一固定架(2)的顶部固定有固定板(3)，同时固定板(3)的两端固定有第二固定架(4)，所述第二固定架(4)的顶部固定有固液分离罐(5)，且固液分离罐(5)的右侧固定有第一电机(6)，同时第一电机(6)的输出端与绞龙(7)相连接，所述绞龙(7)转动连接在固液分离罐(5)的内部，且固液分离罐(5)的内侧底部设置有滤网(8)，同时固液分离罐(5)的外侧底部设置有污水出料口(9)，所述污水出料口(9)与固液分离罐(5)相贯通，且污水出料口(9)通过输送管与收集箱(10)相连接，同时收集箱(10)固定在底座(1)的右侧，所述固液分离罐(5)的左侧开设有碳渣出料口(11)，且固液分离罐(5)的右侧顶部设置有进料仓(12)，同时进料仓(12)与固液分离罐(5)相贯通；
过滤机构(13)，用于过滤较大杂质的所述过滤机构(13)安装在进料仓(12)的内侧；
液压缸(14)，所述液压缸(14)固定在固定板(3)的左侧，且液压缸(14)的左侧固定有固定块(15)，同时固定块(15)上固定有导流板(16)，所述底座(1)的左侧固定有安装座(17)，且安装座(17)的右侧转动连接有料斗(18)，同时底座(1)的左侧前后两端固定有竖板(19)，所述竖板(19)的顶部固定有第三电机(20)，且第三电机(20)的输出端与丝杆(21)相连接，所述丝杆(21)转动连接在竖板(19)的内部，且丝杆(21)的表面螺纹连接有螺纹块(22)，同时螺纹块(22)滑动连接在竖板(19)的内部；
卸料机构(23)，用于料斗卸料的所述卸料机构(23)安装在竖板(19)的外侧表面。
2.根据权利要求1所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述过滤机构(13)包括挡板(1301)、第一破碎块(1302)、第二电机(1303)、转动板(1304)和第二破碎块(1305)，所述挡板(1301)固定在进料仓(12)的内壁表面，且挡板(1301)的顶部表面固定有第一破碎块(1302)，同时挡板(1301)的底部固定有第二电机(1303)，所述第二电机(1303)的输出端与转动板(1304)相连接，且转动板(1304)转动连接在挡板(1301)的顶部，同时转动板(1304)底部两端固定有第二破碎块(1305)。
3.根据权利要求1所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述卸料机构(23)包括活动块(2301)、滑块(2302)、滑轮(2303)和滑槽(2304)，所述活动块(2301)滑动连接在竖板(19)的外侧表面，且活动块(2301)与螺纹块(22)相连接，所述活动块(2301)的表面固定有滑块(2302)，且滑块(2302)的外侧转动连接有滑轮(2303)，所述滑轮(2303)滑动连接在滑槽(2304)的内侧，且滑槽(2304)开设在料斗(18)的前后表面。
4.根据权利要求1所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述第一电机(6)和绞龙(7)之间构成转动机构。
5.根据权利要求1所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述导流板(16)呈倾斜状，且导流板(16)与碳渣出料口(11)垂直设置。
6.根据权利要求1所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述第三电机(20)、丝杆(21)和螺纹块(22)之间构成升降机构。
7.根据权利要求2所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述挡板(1301)的表面开设有通孔，且通孔设置有多组。
8.根据权利要求2所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述第一破碎块(1302)呈环形，且第一破碎块(1302)设置有多组。
9.根据权利要求3所述的一种可对污水过滤的矿用固液分离机，其特征在于：所述滑轮(2303)、滑槽(2304)和料斗(18)之间构成转动机构。
说明书
一种可对污水过滤的矿用固液分离机
技术领域
本发明涉及煤矿开采相关技术领域，具体为一种可对污水过滤的矿用固液分离机。
背景技术
煤矿井下钻孔时，需要用到大量的水来对矿井内进行降温以及降尘，由于用水量较大，为降低对用水源的浪费，需要用到矿用固液分离机来对煤矿井下巷道打钻、高压水射流切割等施工后所用的污水进行收集并分离，由于污水中含有较多的碳渣以及碎石，现有的固液分离机不便于对污水中较大的碳渣以及碎石进行过滤，容易因较大的碳渣以及碎石而导致堵塞设备内部，从而影响对污水固液分离的效率，且现有的固液分离机碳渣的出料口容易堆积碳渣，需要人工对堆积的碳渣进行铲平，使用较为麻烦，并且现有的固液分离机对脱水后的碳渣通常是直接排放的，不便于对分离出的碳渣进行计量，功能性较低，实用性较差。
发明内容
本发明的目的在于提供一种可对污水过滤的矿用固液分离机，以解决上述背景技术中提出的现有的固液分离机容易因较大的碳渣以及碎石而导致堵塞设备内部，且碳渣的出料口容易堆积碳渣，需要人工对堆积的碳渣进行铲平，并且不便于对分离出的碳渣进行计量，功能性较低的问题。
为实现上述目的，本发明提供如下技术方案：一种可对污水过滤的矿用固液分离机，包括底座、过滤机构、液压缸和卸料机构，
底座，所述底座的右侧固定有第一固定架，且第一固定架的顶部固定有固定板，同时固定板的两端固定有第二固定架，所述第二固定架的顶部固定有固液分离罐，且固液分离罐的右侧固定有第一电机，同时第一电机的输出端与绞龙相连接，所述绞龙转动连接在固液分离罐的内部，且固液分离罐的内侧底部设置有滤网，同时固液分离罐的外侧底部设置有污水出料口，所述污水出料口与固液分离罐相贯通，且污水出料口通过输送管与收集箱相连接，同时收集箱固定在底座的右侧，所述固液分离罐的左侧开设有碳渣出料口，且固液分离罐的右侧顶部设置有进料仓，同时进料仓与固液分离罐相贯通；
过滤机构，用于过滤较大杂质的所述过滤机构安装在进料仓的内侧；
液压缸，所述液压缸固定在固定板的左侧，且液压缸的左侧固定有固定块，同时固定块上固定有导流板，所述底座的左侧固定有安装座，且安装座的右侧转动连接有料斗，同时底座的左侧前后两端固定有竖板，所述竖板的顶部固定有第三电机，且第三电机的输出端与丝杆相连接，所述丝杆转动连接在竖板的内部，且丝杆的表面螺纹连接有螺纹块，同时螺纹块滑动连接在竖板的内部；
卸料机构，用于料斗卸料的所述卸料机构安装在竖板的外侧表面。
优选的，所述过滤机构包括挡板、第一破碎块、第二电机、转动板和第二破碎块，所述挡板固定在进料仓的内壁表面，且挡板的顶部表面固定有第一破碎块，同时挡板的底部固定有第二电机，所述第二电机的输出端与转动板相连接，且转动板转动连接在挡板的顶部，同时转动板底部两端固定有第二破碎块。
优选的，所述卸料机构包括活动块、滑块、滑轮和滑槽，所述活动块滑动连接在竖板的外侧表面，且活动块与螺纹块相连接，所述活动块的表面固定有滑块，且滑块的外侧转动连接有滑轮，所述滑轮滑动连接在滑槽的内侧，且滑槽开设在料斗的前后表面。
优选的，所述第一电机和绞龙之间构成转动机构。
优选的，所述导流板呈倾斜状，且导流板与碳渣出料口垂直设置。
优选的，所述第三电机、丝杆和螺纹块之间构成升降机构。
优选的，所述挡板的表面开设有通孔，且通孔设置有多组。
优选的，所述第一破碎块呈环形，且第一破碎块设置有多组。
优选的，所述滑轮、滑槽和料斗之间构成转动机构。
与现有技术相比，本发明的有益效果是：该可对污水过滤的矿用固液分离机，
(1)设置有绞龙和滤网，污水导入固液分离罐内后通过其底部的滤网可以对污水中的碳渣进行过滤，配合绞龙转动带动过滤出的碳渣向左移动并挤压并脱水，使碳渣从固液分离罐左侧的碳渣出料口处排出，从而对污水进行固液分离；
(2)设置有挡板和转动板，挡板可以对污水中较大碳渣以及碎石进行过滤，避免造成堵塞，同时还可通过第二电机带动转动板转动，使转动板通过其底部两端的第二破碎块配合挡板表面的第一破碎块对较大的碳渣以及碎石进行破碎，方便对挡板所过滤出的碳渣以及碎石进行处理，使其能够落入固液分离罐内，避免了人工清理碳渣及碎石所带来的不方便，提高其实用性；
(3)设置有导流板和料斗，通过料斗可以对碳渣出料口排出的碳渣进行收集并计量，方便工作人员统计脱水后的碳渣量，配合液压缸延伸带动导流板向左滑动可对碳渣出料口排出的碳渣进行导流，避免碳渣堆积，同时还可使碳渣均匀的落入料斗内，提高计量的准确性；
(4)设置有活动块和滑槽，第三电机带动丝杆转动，丝杆转动带动螺纹块在竖板内部向上滑动，螺纹块向上滑动带动竖板表面的活动块向上滑动，使活动块带动滑块以及滑轮向上移动，从而使滑轮向上滑动的同时在料斗前后表面的滑槽中滑动，从而带动料斗在安装座上转动，方便对碳渣进行卸料，避免了人工卸料所带来的不便，提高其自动化性能；
（发明人：张连军;张海宾）
